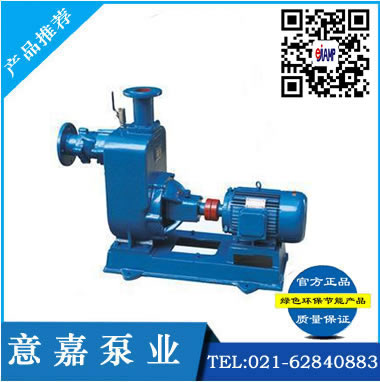

一、ZW型自吸無堵塞排污泵--產品概述：
ejiamp牌ZW型自吸無堵塞排污泵，是意嘉泵業根據ZX型自吸離心泵及QW型潛水排污泵的結構及性能，借鑒國外同類產品之優點，研制而成的集自吸及排污于一身的新型泵種。既可象一般清水自吸泵那樣不需安裝底閥，不需灌引水，又可抽吸含有大顆粒固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處理及一切工程污水物和膠質液體，完全減輕人力的勞動強度，而且安裝使用方便，極少維修，性能達到國際先進水平，具有廣闊的應用市場和發展前景，意嘉自吸泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
二、ZW型自吸無堵塞排污泵--技術參數：
流量：5-800m3/h；
揚程：12-60m；
電機功率：2.2-55KW；
轉速：1450-2900r/min；
口徑：φ25-φ300；
介質溫度：≤100℃；
自吸高度：4.5-6.0m。
三、ZW型自吸無堵塞排污泵--產品優點：
1、排污能力強：特殊的葉輪防堵設計，確保了泵高效且無堵塞。
2、高效節能：采用優秀水力模型，效率比一般自吸泵高3～5%。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間更短。

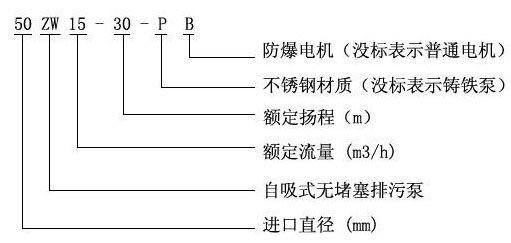

四、ZW型自吸無堵塞排污泵--型號定義:

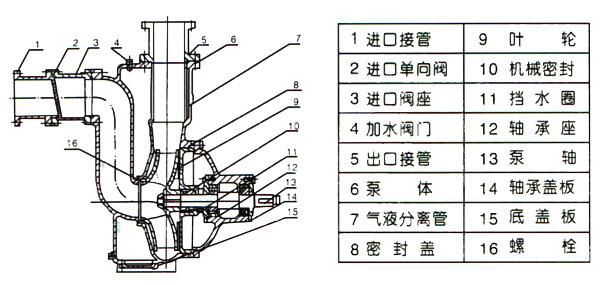

五、ZW型自吸無堵塞排污泵--原理：（結構圖）
ZW系列自吸無堵塞排污泵，主要由泵體、葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見下圖。
泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，泵內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。
第二次工作時泵吸入口處裝有單向逆止閥，因此不需再加儲水即可起動。
型 號 | 口徑 | 流量(m3/h) | 揚程 | 功率 (kw) | 轉速 (r/min) | 自吸時間 (min/5m) | 效率 (%) | 汽蝕余量 (m) | 揚程 使用范圍 | 重量 (kg) | |
進口 | 出口 | ||||||||||
25ZW8-15 | 25 | 25 | 8 | 15 | 1.5 | 2900 | 3 | 45 | 2.0 | 10-15 | 100 |
25ZW8-30 | 25 | 25 | 8 | 30 | 3 | 2900 | 3 | 45 | 2.0 | 24-30 | 120 |
32ZW5-20 | 32 | 32 | 5 | 20 | 2.2 | 2900 | 3 | 45 | 2.5 | 15-20 | 100 |
32ZW10-20 | 32 | 32 | 10 | 20 | 2.2 | 2900 | 3 | 45 | 2.5 | 15-20 | 100 |
32ZW9-30 | 32 | 32 | 9 | 30 | 3 | 2900 | 3 | 48 | 2.5 | 24-30 | 120 |
40ZW10-20 | 40 | 40 | 10 | 30 | 2.2 | 2900 | 3 | 45 | 2.5 | 15-20 | 100 |
40ZW20-15 | 40 | 40 | 20 | 15 | 2.2 | 2900 | 3 | 45 | 2.5 | 10-18 | 100 |
40ZW15-30 | 40 | 40 | 15 | 30 | 3 | 2900 | 3 | 48 | 2.5 | 24-30 | 120 |
50ZW10-20 | 50 | 50 | 10 | 20 | 2.2 | 2900 | 3 | 45 | 2.5 | 15-20 | 100 |
50ZW20-12 | 50 | 50 | 20 | 12 | 2.2 | 2900 | 3 | 45 | 2.5 | 10-18 | 100 |
50ZW18-20 | 50 | 50 | 18 | 20 | 3 | 2900 | 3 | 45 | 2.5 | 18-22 | 120 |
50ZW15-30 | 50 | 50 | 15 | 30 | 3 | 2900 | 3 | 48 | 2.5 | 24-30 | 120 |
50ZW20-35 | 50 | 50 | 20 | 35 | 5.5 | 2900 | 3 | 48 | 2.5 | 25-35 | 150 |
50ZW25-30 | 50 | 50 | 25 | 30 | 5.5 | 2900 | 3 | 48 | 2.5 | 25-30 | 150 |
50ZW20-40 | 50 | 50 | 20 | 40 | 7.5 | 2900 | 3 | 48 | 2.5 | 32-40 | 200 |
50ZW20-50 | 50 | 50 | 20 | 50 | 11 | 2900 | 3 | 48 | 2.5 | 40-50 | 250 |
65ZW30-18 | 65 | 65 | 30 | 18 | 4 | 2900 | 3 | 45 | 2.5 | 13-18 | 160 |
65ZW30-18 | 65 | 65 | 30 | 18 | 4 | 1450 | 3 | 45 | 2.5 | 13-18 | 200 |
65ZW25-30 | 65 | 65 | 25 | 30 | 5.5 | 2900 | 3 | 50 | 3.0 | 25-30 | 200 |
65ZW25-40 | 65 | 65 | 25 | 40 | 7.5 | 2900 | 3 | 50 | 3.0 | 32-40 | 200 |
65ZW40-25 | 65 | 65 | 40 | 25 | 7.5 | 2900 | 3 | 50 | 3.0 | 20-25 | 200 |
65ZW50-30 | 65 | 65 | 50 | 30 | 7.5 | 2900 | 3 | 50 | 3.0 | 25-30 | 200 |
65ZW65-25 | 65 | 65 | 65 | 25 | 7.5 | 2900 | 3 | 52 | 3.0 | 20-25 | 200 |
65ZW25-50 | 65 | 65 | 25 | 50 | 11 | 2900 | 3 | 53 | 3.0 | 40-50 | 280 |
80ZW40-16 | 80 | 65 | 40 | 16 | 4 | 2900 | 3 | 50 | 3.0 | 13-18 | 180 |
80ZW40-16 | 80 | 65 | 40 | 16 | 4 | 1450 | 3 | 50 | 3.0 | 13-18 | 200 |
80ZW50-20 | 80 | 65 | 50 | 20 | 5.5 | 1450 | 3 | 50 | 3.0 | 13-20 | 240 |
80ZW40-25 | 80 | 65 | 40 | 25 | 7.5 | 2900 | 2 | 50 | 3.0 | 20-25 | 200 |
80ZW25-40 | 80 | 65 | 25 | 40 | 7.5 | 2900 | 2 | 50 | 3.0 | 32-40 | 200 |
80ZW65-25 | 80 | 65 | 65 | 25 | 7.5 | 2900 | 2 | 52 | 3.0 | 20-25 | 240 |
80ZW80-20 | 80 | 65 | 80 | 20 | 7.5 | 1450 | 3 | 52 | 3.0 | 10-20 | 240 |
80ZW80-35 | 80 | 65 | 80 | 35 | 15 | 2900 | 3 | 45 | 3.0 | 30-35 | 285 |
80ZW40-50 | 80 | 65 | 40 | 50 | 18.5 | 2900 | 2 | 50 | 3.0 | 40-50 | 293 |
80ZW50-60 | 80 | 65 | 50 | 60 | 22 | 2900 | 3 | 55 | 3.0 | 48-60 | 326 |
100ZW100-15 | 100 | 80 | 100 | 15 | 7.5 | 1450 | 3 | 50 | 4.0 | 10-15 | 300 |
100ZW80-20 | 100 | 80 | 80 | 20 | 7.5 | 1450 | 3 | 53 | 4.0 | 10-20 | 300 |
100ZW100-20 | 100 | 80 | 100 | 20 | 11 | 1450 | 3 | 53 | 4.0 | 12-20 | 340 |
100ZW100-30 | 100 | 80 | 100 | 30 | 22 | 2900 | 2 | 53 | 4.0 | 25-30 | 510 |
100ZW80-45 | 100 | 80 | 80 | 45 | 30 | 2900 | 2 | 55 | 4.0 | 35-45 | 560 |
100ZW80-60 | 100 | 80 | 80 | 60 | 45 | 2900 | 2 | 53 | 4.0 | 50-60 | 585 |
125ZW120-20 | 125 | 125 | 120 | 20 | 15 | 1450 | 2 | 55 | 4.0 | 8-15 | 500 |
150ZW180-14 | 150 | 125 | 180 | 14 | 15 | 1450 | 3.5 | 60 | 5.0 | 8-14 | 500 |
150ZW150-20 | 150 | 125 | 150 | 20 | 15 | 1450 | 3.5 | 60 | 5.0 | 8-15 | 500 |
150ZW200-15 | 150 | 125 | 200 | 15 | 18.5 | 1450 | 3.5 | 60 | 5.0 | 8-15 | 550 |
150ZW200-20 | 150 | 125 | 200 | 20 | 22 | 1450 | 3 | 60 | 5.0 | 10-20 | 570 |
150ZW180-20 | 150 | 125 | 180 | 20 | 22 | 1450 | 3 | 60 | 5.0 | 10-20 | 570 |
150ZW160-30 | 150 | 125 | 160 | 30 | 30 | 1450 | 3 | 65 | 5.0 | 20-30 | 680 |
150ZW180-30 | 150 | 125 | 180 | 30 | 37 | 1450 | 3 | 65 | 5.0 | 20-30 | 700 |
150ZW180-38 | 150 | 125 | 180 | 38 | 55 | 1450 | 3.5 | 45 | 5.0 | 30-38 | 800 |
150ZW150-45 | 150 | 125 | 150 | 45 | 55 | 1450 | 3.5 | 45 | 5.0 | 35-45 | 800 |
200ZW280-14 | 200 | 150 | 280 | 14 | 22 | 1450 | 3 | 65 | 5.0 | 8-14 | 820 |
200ZW280-20 | 200 | 150 | 280 | 20 | 37 | 1450 | 3 | 62 | 5.0 | 10-20 | 910 |
200ZW300-20 | 200 | 150 | 300 | 20 | 45 | 1450 | 3 | 59 | 5.0 | 15-25 | 948 |
200ZW280-28 | 200 | 150 | 280 | 28 | 55 | 1450 | 3 | 55 | 4.8 | 18-28 | 1090 |
250ZW420-20 | 250 | 200 | 420 | 20 | 55 | 1450 | 2.5 | 61 | 6.0 | 12-20 | 1150 |
300ZW800-14 | 300 | 250 | 800 | 14 | 55 | 1450 | 2.5 | 65 | 6.0 | 8-14 | 1400 |

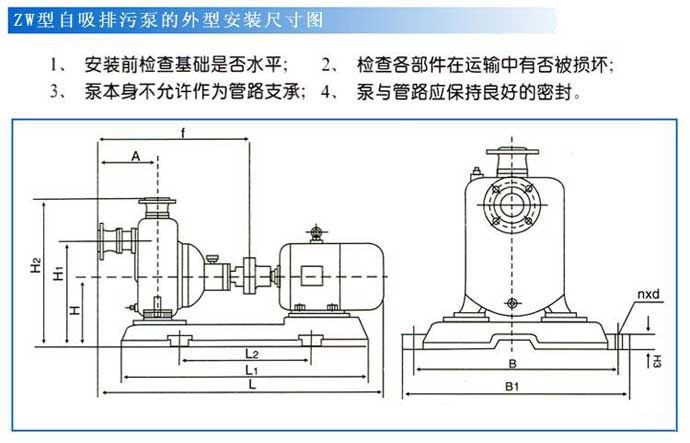

安裝尺寸:
起動前的準備與運行
1、檢査泵底座、聯軸器、軸承座等連接部位的緊固件有否松動？如有松動應固緊。2、用手轉動聯軸器是否有卡帶或異聲等現象？
3、打開泵上方的加水閥門.加入儲液水不少于泵體容積的三分之二，關閉閥門。以后開機不需再灌引水
4、接上電源試轉一下，從電機端看，為順時針轉向。（嚴禁反轉）
5、開機工作，觀察泵運行是否正常？若有異?，F(xiàn)象，應找出原因，加以排除。
ZW型自吸式無堵塞排污泵（安裝尺寸）
本數據僅供參考。
ZW型自吸式無堵塞排污泵（法蘭尺寸）
