本單位生產的WSY型、FSY型兩種型式的泵，1．WSY型泵為立式玻璃鋼液下旋渦泵。2．FSY型泵為立式玻璃鋼液下離心泵，該泵因伸入貯罐，貯槽的深度長短不同，設計液下深度800mm##3000mm之間任意選擇。只要液體高于泵體，即可不灌液而起動送液，平蓋板下設有泄漏孔，液體不會向貯罐外泄漏。
本玻璃鋼泵與介質接觸的零部件，系用聚乙烯醇縮丁醛改性酚醛玻璃纖維，經高溫模壓成型的酚醛玻璃鋼制件，聯接管、出液管采用半干法卷制工藝制成的酚醛玻璃鋼管，葉輪軸套的裝配均用酚醛膠泥和泵軸粘成一體，液下各部裝配均用酚醛膠泥粘結，伸入液下全無金屬與介質接觸，耐腐性能絕對可靠，產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能，在防腐方面可部分替代含鉬不銹鋼、鈦及鈦合金等貴重金屬。
泵在傳動和旋轉方向：泵通過爪型彈性聯軸器由電動機直接驅動，從電動機端看泵為順時針方向旋轉。
性能參數：
型號 | 流量Q | 揚程H | 轉速n | 功率N | 葉輪直徑D | 吸上高度 | ||
(m3/h) | (L/S) | |||||||
25WSY-22 | a 型 | 2.88 | 0.80 | 22 | 2900 | 2.2 | 120 | 800 至 3000 |
25WSY-30 | 2.88 | 0.80 | 30 | 2900 | 3 | 120 | ||
40WSY-258 | 5.76 | 1.60 | 25 | 2900 | 4 | 142 | ||
40FSY-22 | 8.10 | 2.24 | 22 | 2900 | 3 | 140 | ||
40FSY-18 | 6.48 | 1.80 | 18 | 2900 | 2.2 | 132 | ||
40WSY-50 | b 型 | 6.48 | 1.80 | 50 | 2900 | 7.5 | 144 | |
40FSY-35 | 10 | 2.8 | 34 | 2900 | 4 | 162 | ||
50FSY*35 | 30 | 8.3 | 35 | 2900 | 7.5 | 182 | ||
50FSY-35A | 25 | 7.0 | 26 | 2900 | 5.5 | 168 | ||
50FSY-20 | 18 | 5.0 | 20 | 2900 | 4 | 150 | ||
80FSY-35 | 56 | 15.5 | 35 | 2900 | 15 | 184 | ||
80FSY-35A | 45 | 12.5 | 26 | 2900 | 11 | 163 | ||

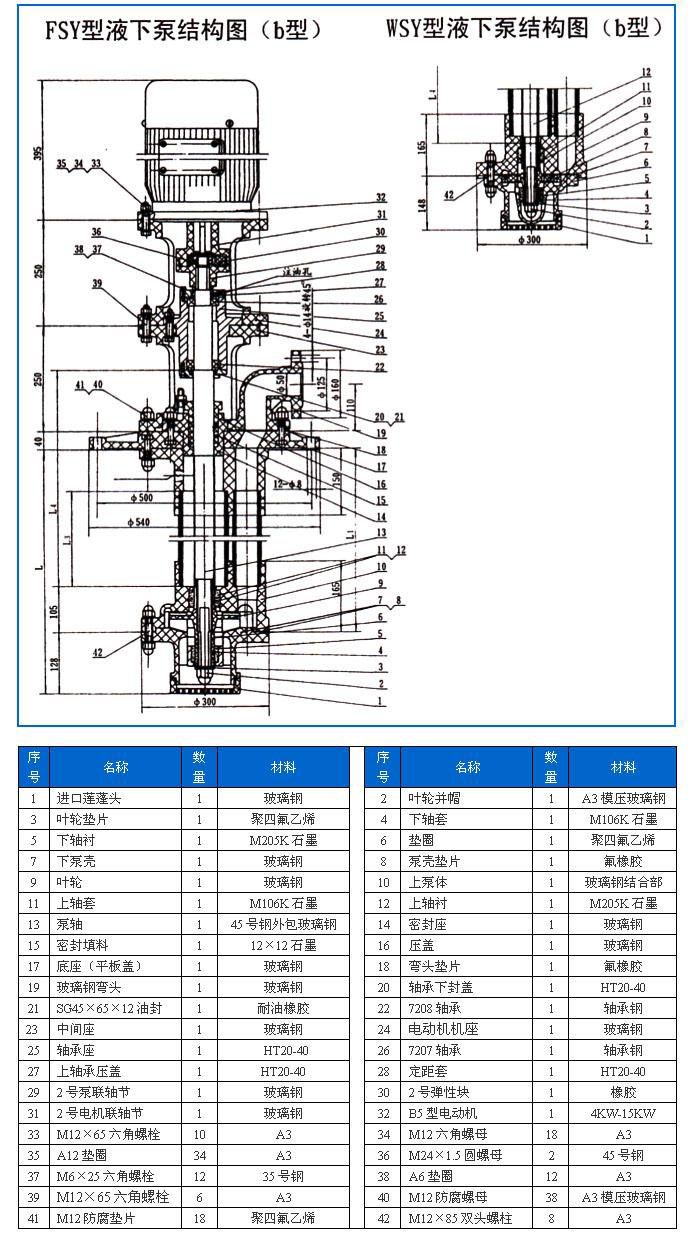

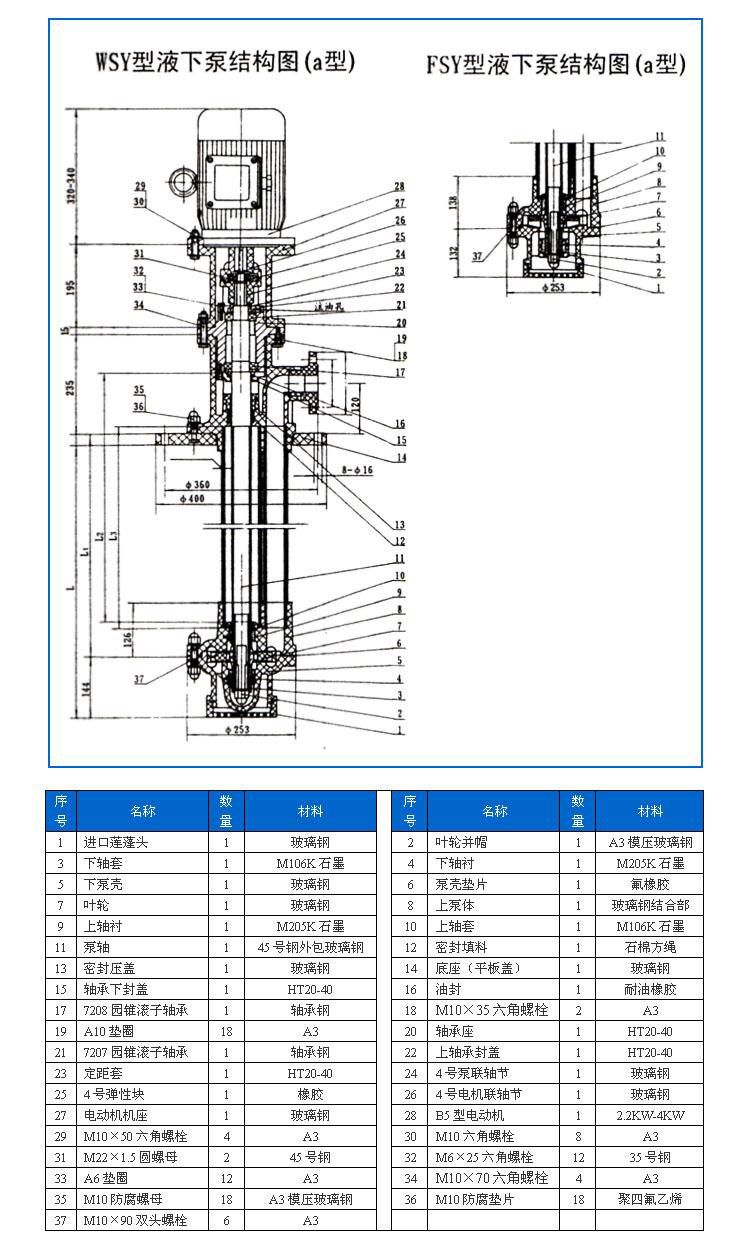

結構圖紙：

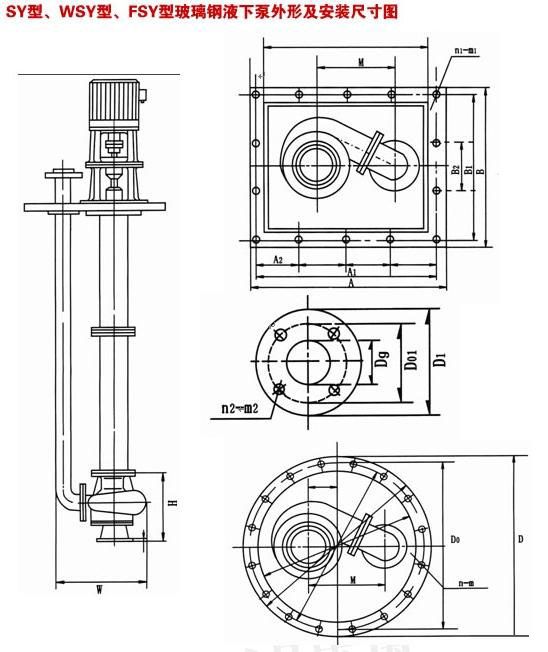

安裝尺寸：
型號 | W | M | H | D | DO | n-m | Dg | D1 | DO1 | n2-m2 |
SY40×32-20 | 340 | 205 | 200 | 450 | 400 | 8-F16 | 40 | 145 | 110 | 4-F18 |
SY50×40-20 | 340 | 205 | 210 | 450 | 400 | 8-F16 | 40 | 145 | 110 | 4-F18 |
SY65×50-20 | 370 | 205 | 220 | 450 | 400 | 8-F16 | 50 | 160 | 125 | 4-F18 |
25WSY-22 | 330 | 205 | 200 | 450 | 400 | 8-F16 | 25 | 110 | 85 | 4-F14 |
25WSY-30 | 330 | 205 | 200 | 450 | 400 | 8-F16 | 25 | 110 | 85 | 4-F14 |
40WSY-25 | 340 | 205 | 200 | 450 | 400 | 8-F16 | 40 | 145 | 110 | 4-F18 |
40FSY-22 | 340 | 205 | 200 | 450 | 400 | 8-F16 | 40 | 145 | 110 | 4-F18 |
40FSY-18 | 340 | 205 | 200 | 450 | 400 | 8-F16 | 40 | 145 | 110 | 4-F18 |
40WSY-50 | 410 | 330 | 230 | 600 | 550 | 8-F18 | 32 | 140 | 100 | 4-F18 |
50FSY-35 | 370 | 205 | 220 | 450 | 400 | 8-F16 | 50 | 160 | 125 | 4-F18 |
40FSY-35 | 340 | 205 | 220 | 450 | 400 | 8-F16 | 50 | 160 | 125 | 4-F18 |
50FSY-20 | 340 | 205 | 210 | 450 | 400 | 8-F16 | 40 | 145 | 110 | 4-F18 |
80FSY-35 | 500 | 330 | 250 | 600 | 550 | 8-F18 | 65 | 180 | 145 | 4-F18 |
80FSY-35 | 500 | 330 | 250 | 600 | 550 | 8-F18 | 80 | 190 | 160 | 4-F18 |

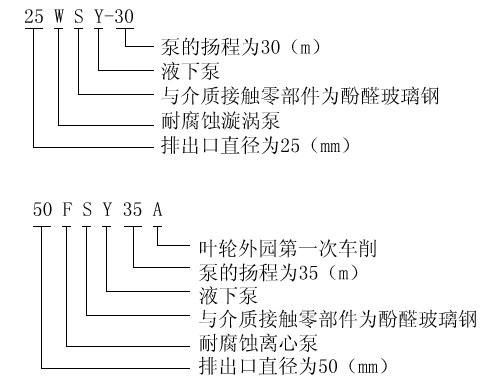

型號定義：
適用范圍：
本玻璃鋼泵廣泛用于化工、石化、冶煉、染料、農藥、制藥、稀土、化肥等行業，在貯罐上輸送不含懸浮固體顆粒，不易結晶，溫度不高于100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質的最理想設備。
