一、產品概述：
XBD-ISG型立式單級單吸消防泵組，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用，主要用于消防系統管道增壓送水，也可適用于工業和城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環、增壓空調制冷系統送水及設備配套等場合。
本司生產的XBD-L型消防泵組其性能、技術條件符合國家新頒布的GB6245-1998《消防泵性能要求和試驗方法》標準的要求，產品經國家消防裝備質量監督檢測中心測試合格，獲得上海市消防產品認可證書。
立式消防泵產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
二、產品特點：
1、結構緊湊、體積小、外形美觀，其立式結構決定安裝面積小，其重心重合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。
2、運行平穩，噪音低，組件同心度高。
3、采用先進水力模型，效率高，性能出色。
4、軸封采用優質機械密封，具有耐磨損，無泄漏，使用壽命長等特點。
5、泵進、出口在同一水平軸線上，且口徑規格相同，便于管路連接，裝卸極為方便。
6、維修方便，毋須拆卸管道，只要拆下泵蓋螺母，取出電機及傳動組件即可進行維修。
三、技術參數：
流量：5-100L/S；
壓力：0.10-1.25Mpa；
功率：1.1-250KW；
轉速：980-2900r/min；
口徑：φ50-φ300；
溫度范圍：≤80℃。

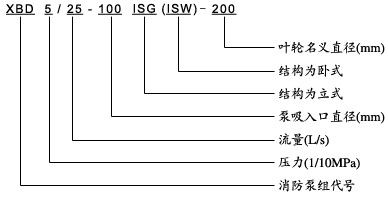

四、型號意義：
|
型 號 |
流量Q |
出口壓力 |
轉速n |
功率P |
效率η |
|
XBD3.0/5-50(65) |
5 |
0.30 |
2900 |
4 |
63 |
|
XBD3.2/5-50(65) |
0.32 |
||||
|
XBD3.4/5-50(65) |
0.34 |
||||
|
XBD4.6/5-50(65) |
5 |
0.46 |
2900 |
7.5 |
58 |
|
XBD4.8/5-50(65) |
0.48 |
||||
|
XBD5.0/5-50(65) |
0.50 |
||||
|
XBD7.6/5-50(65) |
5 |
0.76 |
2900 |
15 |
50 |
|
XBD7.8/5-50(65) |
0.78 |
||||
|
XBD8.0/5-50(65) |
0.80 |
||||
|
XBD11/5-50(65) |
5 |
1.10 |
2900 |
30 |
40 |
|
XBD12/5-50(65) |
1.20 |
||||
|
XBD12.5/5-50(65) |
1.25 |
||||
|
XBD3.0/10-65(80) |
10 |
0.30 |
2900 |
7.5 |
71 |
|
XBD3.2/10-65(80) |
0.32 |
||||
|
XBD3.4/10-65(80) |
0.34 |
||||
|
XBD4.6/10-65(80) |
10 |
0.46 |
2900 |
15 |
67 |
|
XBD4.8/10-65(80) |
0.48 |
||||
|
XBD5.0/10-65(80) |
0.50 |
||||
|
XBD7.6/10-65(80) |
10 |
0.76 |
2900 |
22 |
59 |
|
XBD7.8/10-65(80) |
0.78 |
||||
|
XBD8.0/10-65(80) |
0.80 |
||||
|
XBD11/10-65(80) |
10 |
1.10 |
2900 |
37 |
54 |
|
XBD12/10-65(80) |
1.20 |
||||
|
XBD12.5/10-65(80) |
1.25 |
||||
|
XBD3.0/25-80(100) |
25 |
0.30 |
2900 |
15 |
76 |
|
XBD3.2/25-80(100) |
0.32 |
||||
|
XBD3.4/25-80(100) |
0.34 |
||||
|
XBD4.6/25-80(100) |
25 |
0.46 |
2900 |
22 |
74 |
|
XBD4.8/25-80(100) |
0.48 |
||||
|
XBD5.0/25-80(100) |
0.50 |
||||
|
XBD7.6/25-80(100) |
25 |
0.76 |
2900 |
37 |
69 |
|
XBD7.8/25-80(100) |
0.78 |
||||
|
XBD8.0/25-80(100) |
0.80 |
||||
|
XBD11/25-80(100) |
25 |
1.10 |
2900 |
75 |
69 |
|
XBD12/25-80(100) |
1.20 |
||||
|
XBD12.5/25-80(100) |
1.25 |
||||
|
XBD13/25-80(100) |
25 |
1.30 |
2900 |
90 |
57 |
|
XBD14/25-80(100) |
1.40 |
||||
|
XBD15/25-80(100) |
1.50 |
||||
|
XBD3.0/45-100(125) |
45 |
0.30 |
2900 |
22 |
73 |
|
XBD3.2/45-100(125) |
0.32 |
||||
|
XBD3.4/45-100(125) |
0.34 |
||||
|
XBD4.6/45-100(125) |
45 |
0.46 |
2900 |
37 |
77 |
|
XBD4.8/45-100(125) |
0.48 |
||||
|
XBD5.0/45-100(125) |
0.50 |
||||
|
XBD7.6/45-100(125) |
45 |
0.76 |
2900 |
55 |
80 |
|
XBD7.8/45-100(125) |
0.78 |
||||
|
XBD8.0/45-100(125) |
0.80 |
||||
|
XBD11/45-100(125) |
45 |
1.10 |
2900 |
90 |
70 |
|
XBD12/45-100(125) |
1.20 |
||||
|
XBD12.5/45-100(125) |
1.25 |
||||
|
XBD2.8/55-150(200) |
55 |
0.28 |
1450 |
30 |
78 |
|
XBD3.0/55-150(200) |
0.30 |
||||
|
XBD3.2/55-150(200) |
0.32 |
||||
|
XBD4.6/55-150(200) |
55 |
0.46 |
1450 |
45 |
75 |
|
XBD4.8/55-150(200) |
0.48 |
||||
|
XBD5.0/55-150(200) |
0.50 |
||||
|
XBD7.6/55-150 |
55 |
0.76 |
2900 |
75 |
76 |
|
XBD7.8/55-150 |
0.78 |
||||
|
XBD8.0/55-150 |
0.80 |
||||
|
XBD11/55-150 |
55 |
1.10 |
2900 |
110 |
73 |
|
XBD12/55-150 |
1.20 |
||||
|
XBD12.5/55-150 |
1.25 |
||||
|
XBD13/55-150 |
45 |
1.30 |
2900 |
110 |
80 |
|
XBD14/55-150 |
1.40 |
||||
|
XBD15/55-150 |
1.50 |
||||
|
XBD4.6/100-200 |
100 |
0.46 |
1450 |
75 |
81 |
|
XBD4.8/100-200 |
0.48 |
||||
|
XBD5.0/100-200 |
0.50 |
||||
|
XBD3.0/150-250 |
150 |
0.30 |
1450 |
75 |
80 |
|
XBD3.2/150-250 |
0.32 |
||||
|
XBD3.4/150-250 |
0.34 |
||||
|
XBD4.6/140-250 |
140 |
0.46 |
1450 |
90 |
72 |
|
XBD4.8/140-250 |
0.48 |
||||
|
XBD5.0/140-250 |
0.50 |
||||
|
XBD2.4/200-300 |
200 |
0.24 |
970 |
75 |
81 |
|
XBD2.6/200-300 |
0.26 |
||||
|
XBD2.8/200-300 |
0.28 |
||||
|
XBD2.8/200-300(350) |
200 |
0.28 |
1450 |
90 |
84 |
|
XBD3.0/200-300(350) |
0.30 |
||||
|
XBD3.2/200-300(350) |
0.32 |
||||
|
XBD4.0/200-300 |
200 |
0.40 |
970 |
132 |
84 |
|
XBD4.2/200-300 |
0.42 |
||||
|
XBD4.4/200-300 |
0.44 |
||||
|
XBD4.6/160-300 |
160 |
0.46 |
1450 |
110 |
78 |
|
XBD4.8/160-300 |
0.48 |
||||
|
XBD5.0/160-300 |
0.50 |
||||
|
XBD4.6/200-350 |
200 |
0.46 |
1450 |
160 |
83 |
|
XBD4.8/200-350 |
0.48 |
||||
|
XBD5.0/200-350 |
0.50 |
||||
|
XBD2.8/300-400 |
300 |
0.28 |
1450 |
132 |
76 |
|
XBD3.0/300-400 |
0.30 |
||||
|
XBD3.2/300-400 |
0.32 |
||||
|
XBD2.8/330-500 |
330 |
0.28 |
1450 |
160 |
78 |
|
XBD3.0/330-500 |
0.30 |
||||
|
XBD3.2/330-500 |
0.32 |
