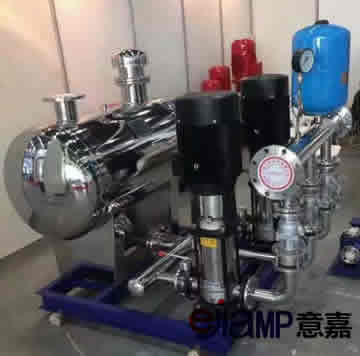

無負壓供水設備解決方案

XWG型無負壓供水設備-工作原理：
在ejiamp /意嘉XWG型無負壓供水設備的正常運行中，當市政管網供水不足，市政進水管中的水已用完或恒流罐中的水壓低于大氣壓，恒流罐中的水位下降，然后浮球下降，驅動插塞打開，吸入空氣，并將大氣壓保持在穩定流量罐中，以免對市政管網產生負壓。
 1當市政管網的壓力較低時在超出用戶要求的設定壓力后，水泵將以變頻調速運行，以確保用戶的管網壓力滿足用戶的用水要求。
市政管網的水壓越高。 泵的速度越低，市政管網的水壓越低，泵的速度越高。
當市政管網的供水壓力達到用戶要求時，WB型無負壓供水設備自動停止工作，市政管網的水通過水箱直接供應給用戶。旁路管道。
 2當市政管網停水時，穩定水箱中的水位會逐漸下降。當降至最低水位時，穩定流量罐上的液位計會發送一個停止信號，并且XWG型非負壓供水設備會自動停止運行并顯示缺水保護信號。

 3切斷電網時，關閉無負壓供水設備，并從WB型無負壓旁通管直接向用戶供應市政管網水
 XWG型無負壓供水設備-產品功能：
 1。無需建水池，節能省錢：經濟健康，節能效果顯著，實踐證明：使用智能非負壓恒流供水設備可節省50％以上的成本一個新游泳池，與其他供水設備
?40相比，可以節省20％。
 2。管道離心泵易于安裝并節省占地面積：它可以配備水平恒定流量罐或垂直恒定流量罐。
兩種類型的穩流罐具有不同的特性：臥式穩流罐占用空間??；立式穩流罐占用面積??；穩流罐的制造符合GB150鋼制壓力容器的要求。 。水箱內壁采用
 Advanced 841環氧聚酰胺食品容器內壁涂層，耐腐蝕，安全性符合國家食品衛生標準。
 3。用途廣泛，適應性強：既可作為生活給水，消防給水，又可配備任何類型的水泵。當該設備用于消防時，應配備專用的消防泵。
 4。功能齊全，通用性強：采用先進的人機變頻控制技術，具有軟啟動，過載，短路，過壓，欠壓，缺相，過熱和失速保護功能。
異常情況下的信號報警，自檢，故障判斷等，并根據用水量自動調節供水流量。
 5。先進的產品和可靠的質量：配件已經過許多制造商的篩選，并具有可靠的質量保證。產品中的關鍵組件，例如：不銹鋼多級泵、電動機，水泵軸承，逆變器，短路器，接觸器，繼電器采用國際和國內高質量的名牌產品。

無負壓供水設備解決方案：

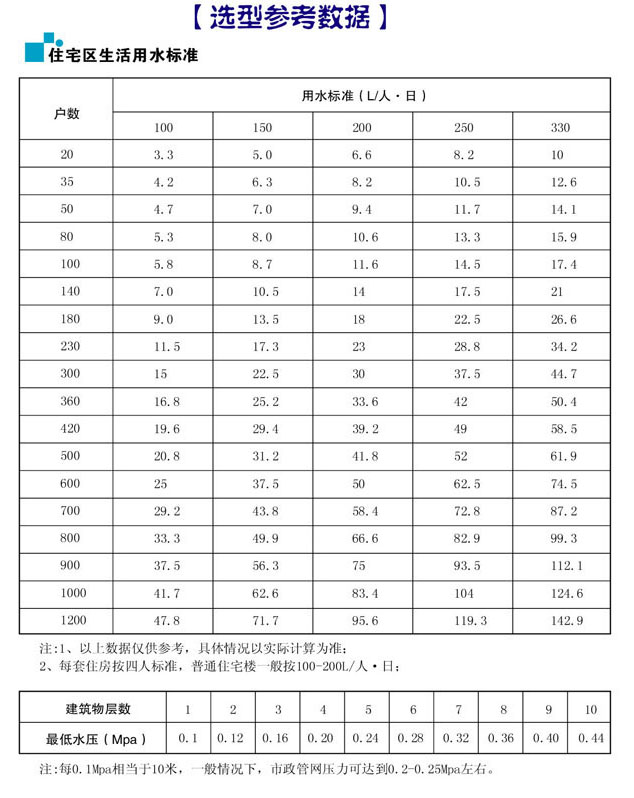

設備選型
　 一、設備最大每小時流量Q（m3/h）的確定Q={（m×q）/t}×k
　 即：最大每小時流量（m3/h）={(用水人數×用水標準)/（用水時間×1000）}×小時變化     系數
　 K--變化系數（一般為1.5-2.5）
　 q--用水標準(一般采用100~200升/人.日;高級住宅采用300升/人.日)
　 t--用水時間(一般采用12小時 /日)
　 M--用水人數(一般一戶按4-5人計算)
　 1000--升與m3/h之間的單位換算率
　 二、設備額定揚程H（m）的確定
　 建筑層數：1，2，3，4，5，6，7，8，9…
　 最低水壓：15，19，23，27，31，35，39，43…每增加一層揚程增加4米
　 說明：建筑物所需有效供水壓力減除市政供水或外來水壓即為設備的揚程
案例
　 成套給水設備在某城市小區，共有8棟樓每根棟15層，樓高標高67米，每層8戶，自來水管道壓力為0.15-0.35MPa，市政工程不管管徑為DN200。求該小區的最大供水量和揚程？
　 一、流量Q的確定
　 Q=（用水人數4×8棟×15層×8戶×小時變化數2）/小時12小時×換算率1000
　 Q=96M3/H，取整為Q=100m3/h
　 二、揚程H的確定
　 小區市所需水壓力H=67米，減去市政管道壓力0.15MPa=15米最終設備所需揚程為H=67-15米=52米,取整揚程米。
　 三、驗證水量是否高于市政供水量
　 按照GB50015-2003《國家建筑給排水設計規范》要求，生活給水管道的水流速取1.0-1.5m/s，此處取V=1.2m/s故市政管道流量Q=πr×r×V=3.14×0.1*0.1*1.2*3600=136m3/h由此，市政供水量大于小區所需供水量，選型合理。

成套給水設備
