磁力泵種類及工作原理

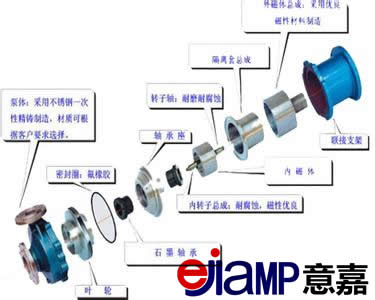

磁力泵由三部分組成：泵，磁力驅動器和電機。 磁驅動器的關鍵組件由一個外磁轉子，一個內磁轉子和一個非磁隔離偏置組成。當電動機帶動外磁轉子旋轉時，磁場會穿透氣隙和非磁性物質，并帶動與葉輪相連的內磁轉子同步旋轉實現動力的非接觸式傳輸，將動密封變成靜密封。由于泵軸和內磁轉子完全
關閉，從而徹底解決了運行，散發，滴落和泄漏的問題，并消除了易燃，易爆，有毒物質的通過煉油和化工行業中的有害介質泵密封泄漏的隱患安全隱患有效地確保了員工的身心健康和安全生產。
交流水泵的換向由市電的50HZ頻率改變。它的速度很慢。交流水泵中沒有電子組件，并且可以承受高溫。具有相同揚程的交流水泵的體積和功率是直流無刷水泵的5倍10次。
優點：價格便宜，制造商更多
當有刷直流水泵工作時，線圈和換向器旋轉，磁鐵和碳刷不旋轉，線圈的交流方向由換向器和隨電動機旋轉的電刷完成，只要電動機旋轉碳刷
就會發生磨損。當計算機水泵運行到一定水平時，碳刷的磨損間隙會變大，聲音也會增加。連續運行數百小時后，碳刷不再能在換向中發揮作用。
優點：價格低。
無刷DC
 1。電動機式無刷直流水泵：
它由無刷直流電動機和葉輪組成。
電機的軸與葉輪相連，水泵的定子和轉子之間有間隙。如果長時間使用，水會滲入電動機，并增加電動機燒壞的可能性。
優點：無刷直流電動機已經由專業制造商標準化并批量生產，相對較低成本高，效率高。
 2。無刷直流水泵：
電子部件用于換向，無碳刷用于換向，并且使用高性能的耐磨陶瓷軸和陶瓷襯套。襯套通過注塑成型與磁體集成在一起，避免了磨損，因此大大提高了無刷直流磁力水泵的使用壽命。
電磁隔離水泵的定子部分和轉子部分完全隔離。定子和電路板均采用環氧樹脂灌封，防水等級為100，轉子部件為永磁體，水泵主體為環保材料，噪音小，體積小，性能穩定。
各種需要的參數可以通過定子的繞組進行調整，并且可以在寬電壓下運行。
優點：壽命長，噪音低至35dB以下，可用于高溫水循環。

電機的定子和電路板用環氧樹脂灌封，并與轉子完全隔離。它們可以安裝在水下，并且完全防水。泵的軸采用高性能的陶瓷軸，具有高精度和良好的抗沖擊性。
摘要功能
⒈使用壽命長達10年
⒉否維修需要
⒊電動機的定子和電路板均用環氧樹脂灌封并與轉子完全隔離，解決了電動機式直流水泵長期跳水造成的漏水問題。它可以安裝在水下并且完全防水
⒋水泵的軸采用高性能陶瓷軸，
高度，良好的抗沖擊性
⒌體積小，效率高
⒍噪音低\\ u003c35db功耗低
備注：最高液體溫度為60至100度

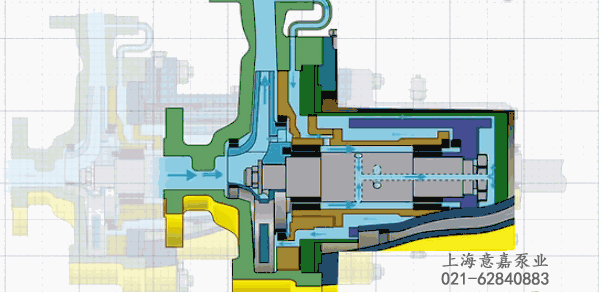

 1。CQ磁力泵的工作原理偶數個n對磁鐵按規則排列組裝在磁力驅動器的內，外磁轉子上，使磁鐵零件彼此形成完整的蓮花耦合
集成磁系統。
當內外磁極彼此相對時，即兩個磁極之間的位移角，此時磁系統的磁能最低；
當磁極旋轉到相同的磁極時，即兩個磁極之間的位移角，此時磁系統的磁能最大。
消除外力后，由于磁系統的磁極相互排斥，磁力會將磁體恢復到最低的磁能狀態。
然后磁鐵移動，帶動磁轉子旋轉。
 2。結構特征
 1。永磁體
由稀土永磁材料制成的永磁體具有-45-400℃的寬工作溫度范圍，高矯頑力，并且在磁場方向上具有良好的各向異性
這是一個很好的磁場源，當同一磁極閉合時它不會消磁。
 2。隔離套
使用金屬隔離套時，隔離套處于正弦交變磁場中，并且在垂直于磁場方向的橫截面中會感應出渦流
流動并轉化為熱量。渦流的表達式是：
其中有Pe-eddy電流； K常數泵的額定轉速； T型磁傳遞扭矩； F
-墊片中的壓力； D-墊片的內徑；-材料的電阻率；-材料的拉伸強度。
在設計泵時，n和T是
的工作條件當然，要減小渦流只能從F，D等方面考慮。
絕緣套管由具有高電阻率和高強度的非金屬材料制成。
低渦流的效果非常明顯。
 3。冷卻潤滑劑流量控制
在泵運行時，必須使用少量液體清洗和冷卻內磁轉子和隔離套之間的環形間隙區域以及摩擦副滑動軸承。不銹鋼多級泵冷卻液流速通常是泵設計流速的2-3。內磁轉子和絕緣套筒之間的環形間隙區域由于渦流會產生高熱量。當冷卻潤滑劑不足或沖洗孔不光滑或堵塞時，介質的溫度將高于永磁體的工作溫度，并且內部磁轉子將逐漸丟失磁性使磁執行器失效。
當介質是水或水基液體時，環帶區域的溫度升高可保持在3-5℃；當介質是碳?xì)浠衔锘蚴蜁r此時，環空區域的溫度升高可保持在5-8°C。
 4?；瑒虞S承
磁力泵滑動軸承的材料是浸漬石墨，填充PTFE的工程陶瓷等。由于工程陶瓷具有良好的耐熱性，耐腐蝕性和耐摩擦性，因此電磁泵的滑動軸承大多由工程陶瓷制成。
由于工程陶瓷非常脆且膨脹系數小，因此軸承的間隙不應太小，以免發生軸吊事故。 磁力泵的滑動軸承由輸送的介質潤滑，應根據不同的介質和工作條件選擇不同的材料。質量軸接受。
 5。 Safeguard
當電磁驅動器的從動部件在過載下運行或轉子被卡住時，電磁驅動器的主部件和從動部件將自動滑脫。 保護機器泵。這時，在主動轉子的交變磁場的作用下，電磁執行器上的永磁體會產生渦流損耗和磁損耗，從而使永磁體變熱。
溫度升高時，磁力執行器會滑動并發生故障。

三，磁力泵的優點
與使用機械密封或填料密封的離心泵相比，磁力泵具有以下優點。
 1。
泵軸從動態密封變?yōu)榉忾]的靜態密封，完全避免了介質泄漏。
 2。
不需要獨立的潤滑和冷卻水，從而降低了能耗。
 3。從耦合傳動到同步阻力，沒有接觸和摩擦。
低功耗，高效率，并具有減振和減振效果，減少
電動機振動對泵的影響以及泵空化振動時對電動機的影響發生。
 4。
過載時，內，外磁轉子相對滑動，從而保護電動機和泵。
四，操作注意事項
 1。
防止顆粒進入
 1不允許鐵磁雜質和顆粒進入磁力驅動器和軸承摩擦對。
 2運輸易結晶或沉淀的介質后，及時沖洗
清洗并停止泵后，將清水倒入泵腔中，然后將其排放1分鐘的操作可確?；瑒虞S承的使用壽命。
 3輸送
當介質包含固體顆粒時，應在泵流量管道的入口處對其進行過濾。
 2。
防止退磁
 1不能將磁轉矩設計得太小。
 2應在規定的溫度條件下運行，嚴禁使用中等溫度。
可以在磁力泵隔離套的外面
#鉑電阻溫度傳感器安裝在表面上，管道離心泵以檢測環空區域的溫度升高，以便在溫度升高時可以報警或停止溫度超出限制。
 3。
防止干摩擦
 1嚴禁空轉。
 2嚴禁撤離介質。
 3關閉出口閥后，泵的連續運行時間不得超過2分鐘。
防電磁執行器過熱并發生故障。
電磁泵的使用和維護
 1。啟動并運行
 a清理設備周圍的雜物，這些雜物會影響設備和操作員的安全。
 b。在行駛之前，用要輸送的液體填充泵。如果泵正在吸油，則打開入口閥，關閉出口閘閥，然后連接電源。
 c打開電源，并檢查泵的旋轉方向是否正確。
 d可以進行3-6分鐘的幾組試運行，例如5種異?，F(xiàn)象。
 f長期關機或長時間關機后首次駕駛時泵檢修，卸下電動機的風扇罩并手動轉動以檢查電磁泵是否旋轉靈活，并在確認沒有問題后安裝風扇罩。
 2。正常停車
首先應關閉出口的閘閥，然后再切斷電源。
 3。緊急停止
立即停止電動機，然后關閉出口閥和入口閥。
 4。維修和保養
定期檢查泵和電動機，并更換易損部件。
長時間不使用泵時，清潔泵中的流道并切斷關閉電源。
嚴禁干操作。
 5。操作期間的注意事項
 a請注意吸濾器前后的壓力差。當壓力差增加時，
這意味著過濾器被異物堵塞，應停止泵以清潔粗過濾器。
 b排出量和排出壓力是否滿足規定值；
 C。是否有異常聲音或振動。如果發生異常聲音或振動，則通常表示氣蝕或軸承過度磨損。
 e。泵是否發生氣蝕：打開泵的出口閥，當流量達到一定量時，會突然產生噪音和振動。此時，繼續打開閥門。如果流量沒有增加，則表示存在氣蝕現象。
發生氣蝕時，請進行排氣操作。
注意：請勿在氣蝕狀態下運行磁力泵。如果繼續在此狀態下運行，則會導致軸承過早磨損。
 f電動機的電流值是否超過額定電流。
 g每個零件的溫度是否
 h氮氣壓力穩定系統的壓力應保持在指定范圍內。
