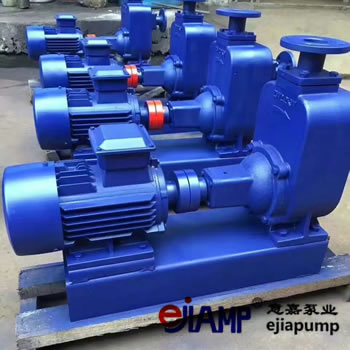

50CYZ-A-75 自吸式離心油泵

50CYZ-A-75 自吸式離心油泵--產品簡介

50CYZ-A-75 自吸式離心油泵是根據國內外有關技術資料經消化、吸收、改進后研制而成的泵類產品，該泵適用于石油行業、陸地油庫、油罐車的理想產品，并適合于作船用貨油泵、艙底泵和壓載系及機器冷卻水循環等，分別輸途汽油、煤油、柴油、航煤等石油產品和海水、清水介質溫度-20℃～80℃， 如輸送化工液體可改用耐腐蝕機械密封。

50CYZ-A-75 自吸式離心油泵產品特點

1、該泵屬于自吸式離心泵，它具有結構簡單、操作方便、運行平穩、維護容易.效率高、壽命長具有較強的自吸能力等優點.管路中不需底閥,工作前只需保證泵體內儲有定量引油即可。用于油輪或輸水船舶上時,可兼作掃艙泵掃艙效果良好。
2、該泵是選用優質材料精制而成，密封采用硬質合金機械密封，經久耐用，吐出管路不需要安裝安全閥，吸人管路不需安裝底閥，因此簡化了管路系統，只改善了勞動條件。

50CYZ-A-75 自吸式離心油泵工作原理：

CYZ系列自吸泵均釆用軸向回液的泵體結構。泵體由吸入室、儲液室、渦卷室、回液孔、氣液分離室等組成，泵正常起動后，葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入，并在葉輪內得以完全混合，在離心力的作用下，液體夾帶著氣體向渦卷室外緣流動，在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管進入氣液分離室。此時，由于流速突然降低，較輕的氣體從混合氣液中被分離出來，氣體通過泵體吐出口繼續上升排出。脫氣后的液體回到儲液室，并由回流孔再次進入葉輪，與葉輪內部從吸入管路吸入的氣體再次混合，在高速旋轉的葉輪作用下又流向葉輪外緣。隨著這個過程周而復始地進行下去，吸入管路中的空氣不斷減少直到吸盡氣體，完成自吸過程，泵便投入正常作業。
因?yàn)樵擁?xiàng)泵具有這種獨特的排氣能力，所以此泵能輸送含有氣體的液體,無需安裝底閥，使用在油輪上時具有良好的掃艙功能。
在一些泵的軸承體底部還設有冷卻室。當軸承發熱引起軸承溫升超過70℃時，可在冷卻室外通過任意一只冷卻液管接頭，注入冷卻液循環冷卻。泵內部防止液體由高壓向低壓區泄漏的密封機構是前后密封環，前密封環裝在泵體上，后密封環裝在軸承體上，當泵經長期運轉，密封環磨損到一定程度，并影響到泵的效率和自吸性能時，應給予更換。

泵的啟動：
1.打開泵的吸入閥和水封水管路的閥；
2.關閉泵的出口閘閥、壓力表旋塞；用輸送的液體或抽真空系統排除吸入管和泵體內空氣；泵內無液體時不允許啟動，否則會損壞零件。
3.啟動電機，待泵運轉正常后，打開壓力表旋塞，慢慢開啟泵出口閘閥，觀察壓力表和開關的指示，按出口壓力表讀數控制泵給定的揚程。
泵的運行：

1.CYZ型自吸油泵靠?jī)?nèi)平衡機構平衡軸向力，平衡裝置有平衡液體流出，平衡液體由平衡水管接至吸入段或在平衡室外設置一短管，平衡液體經短管流向泵外，為保證泵正常運行，平衡水管不允許堵塞；
2. CYZ型自吸泵滾動軸承均無冷卻裝置，軸承溫升變化反應了泵的裝配質量，軸承溫升不得高于環境溫度35攝氏度，溫度不應高于75攝氏度；
3. CYZ型自吸泵轉子在運行中存在一定的軸向游動，應保證電機和水泵兩聯軸器端面間的間隙值；
4. CYZ型自吸泵在運行期間每隔一定的時間應檢查儀表、泵的轉速和葉輪、密封環、導葉套、平衡盤、軸套的磨損情況，磨損量過大時應及時更換。此外，監測泵的流量、揚程、溫度及潤滑情況；泵在發生故障時，應停泵，且參考故障排除表進行維修。

注意事項：
　　1）、安裝：

　　1.泵經長途運輸?shù)竭_(dá)使用現場，安裝前須檢查整機零件是否完好無損，緊固件應予緊固，檢查泵軸與電機軸的同心度，如有移位，應予校正。

　　2.安裝時要盡量減少吸入管路的水力損失，不得裝小于90°的彎頭，進口管路上90°的彎頭不要超過2個，泵進口應設濾網，防止大塊雜質進入泵內，保證泵能正常運轉，安裝時盡可能的減少進口管路長路（這樣會減少進口管路空氣，從而減少自吸時間，增加工作效率）。

　　3.進水管的連接螺栓一定要均力擰緊，密封一定要嚴密，不能漏氣，盡量使用軟質的法蘭密封墊（如氟橡膠），否則會嚴重影響泵的自吸性能。

　　2）操作使用注意事項：

　　1.檢查電機運轉方向與泵的運轉方向標記是否一致，切勿反轉！

　　2.泵體內須注滿液體才能啟動運轉，嚴禁空運轉。泵在規定的自吸高度范圍內如果7～10分鐘尚不能出液，應立即停機檢查原因（主要檢查進口管是否漏氣，以防泵內工作液升溫，損壞泵機。

　　3.次在泵體內注液后一般不需再注液，但停機時間長或停機后密封有泄漏現象存在，泵內液體損失，在第二次開車前應先檢查泵內存液情況，加滿液后再開車。

　　4.冬季長期不使用時，應排盡泵體內的液體，以免受冷凍，不能正常工作。
