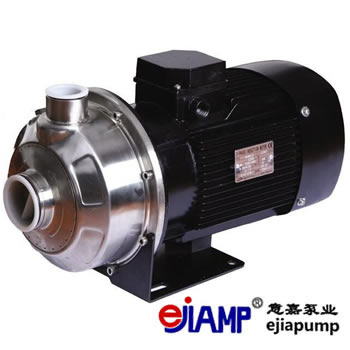

ZS系列輕型臥式管道離心泵

I. ZS系列輕型臥式管道離心泵-產品概述：
 Ejiamp ZS系列輕型臥式管道離心泵是采用先進的工藝制成的，例如不銹鋼板的沖壓和焊接。它是中國第一臺新一代離心泵，可替代傳統的IS單級離心泵和一般的耐腐蝕泵。 它具有外形美觀，結構輕巧，高效節能，耐用，耐光腐蝕，噪音低等特點。
二，ZS系列輕型臥式管道離心泵-產品應用：
ZS系列輕型臥式管道離心泵是具有廣泛應用范圍的多功能產品。它可以輸送各種介質，包括水或工業液體，并適用于不同的溫度，流量和壓力范圍。
典型應用包括：
供水：過濾，輸送，自來水廠的供水和增壓；
工業增壓：工藝水系統，清洗系統；
工業液體輸送：鍋爐給水，冷凝系統，冷卻和空調系統，配套機床，酸堿運輸；
水處理：蒸餾系統或分離器，游泳池等；
農田灌溉，石化，醫藥和衛生。 \\ n

三，ZS系列輕型臥式管道離心泵的安裝條件：
 ZS臥式單級管道離心泵是泵軸的直接連接，它由泵，泵軸和標準電動機組成：
 1泵應安裝在通風且防霜的環境中f位置；
 2泵的安裝應確保在使用時泵不受系統管道張力的影響；
 3如果泵安裝在室外，
 4為了便于檢查和維護，必須在設備周圍留出足夠的空間；
 5電氣接線裝置應確保不會因缺相，電壓不穩定，泄漏和過載而損壞泵；
 6泵應水平安裝在底座上。水平方向是泵的吸入口，垂直方向是泵的排出口。
四，ZS系列輕型臥式管道離心泵的工作條件：
不含固體顆粒和纖維的清潔，稀薄，不可燃和易爆液體；
溫度在-20°C到+ 100°C之間的液體；不銹鋼多級泵
最高環境溫度為+ 40℃；
海拔1000米；
最高系統壓力為10 bar。
五，電動機：
電動機是全封閉的風冷兩極標準電動機；
防護等級：IP55；
絕緣等級：F;
標準電壓：50Hz 1×220V
 3×380V
六個曲線條件：
以下說明適用于如下所示的曲線：
 1。曲線公差符合ISO9906附錄A;
 2。所有曲線均基于3×380V電壓和2900rpm或2950rpm恒速電機的測量值;
 3。測試介質是溫度為20度的純凈水，不含任何固體雜質。
 4。泵不能低于曲線中指定的最小流量或曲線中指定的最大流量;
 5。如果泵送液體的粘度磁力泵
或密度不同于水，必須調整電動機功率。
七，最小入口壓力-NPSH：
如果泵的壓力低于輸送液體的蒸汽壓，則可能會發生氣蝕。為避免氣蝕，請確保泵入口側的壓力最小。最大吸程H [m]可以計算如下：
 H \\ u003d pb×10.2-NPSH-Hf-Hv-Hs
 Pb-大氣壓
封閉系統中的系統壓力條可以視為封閉系統
 NPSH-凈正吸頭
可以在對應于性能曲線的NPSH曲線上讀取最大流量。
入口處的Hf管道損耗表
它是與管道可以產生的最大流量相對應的值。
高壓液體汽化壓力儀
其值取決于液體的溫度和液體的汽化壓力。
 Hs－安全裕量?jī)x
最小值壓頭0.5 m
一般計算：如果H為正，則表示泵可以在最大吸程H下運行；如果H為負，則意味著僅當入口的壓力頭的最低壓力為H米時才能使用泵
正常運行。排污泵
注意：通常不執行上述計算。
 H僅在以下情況下使用泵時才計算：
 1。較高的液體溫度
 2。液體流量超過額定值
 3。吸力大或入口管長
 4。系統壓力太小
 5。進口條件差
