IH型不銹鋼化工離心泵

IH型不銹鋼化工離心泵--概述:

IH不銹鋼化工離心泵為單級單吸懸臂式離心泵，其標記、額定性能點和尺寸等效采用國際標準ISO2858-1975（E）、具有性能范圍廣、效率高、"三化"水平高和維修方便等特點，其效率比F型泵平均提高5%，是機械工業部確定取代F 型耐腐蝕離心泵的節能、更新?lián)Q代產品。供輸送不含固體顆粒具有腐蝕性、粘度類似水的液體。

IH型化工離心泵輸送介質溫度為-20℃～105℃，需要時采用雙端面密封冷卻裝置，可輸送介質溫度為20℃～+280℃。適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕的或不允許污染的類似于水的介質。

IH型系列化工泵的性能范圍：

流量Q：6.3～400m3/h          揚程H：5～132m

轉速n：2900、1450r/min     配帶功率：0.55～110KW

進口直徑：50～200mm        最高工作壓力：1.6Mpa

IH型系列泵有29個基本型，其中22個雙速（2900、1450r/min）經過A、B兩種型式的葉輪直徑切割變型后，達112個規格。

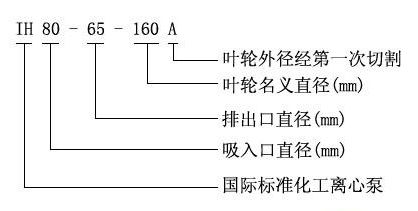

型號定義：

結構特點：

IH型不銹鋼化工離心泵泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的聯接把泵蓋夾緊在中間，泵體是軸向吸入，徑向排出，腳支承式，可直接固定在底座上。懸架部件通過止口固定固定在中間支架上，并用懸架支架支撐在底座上。為拆卸方便，設計了加長聯軸器，檢修時可以不拆卸進出口聯接管路，泵體和電動機。只需拆下聯軸器的中間聯接件，即可退出轉子部件進行檢修。這是國際上通用的一種結構形式。
不銹鋼化工離心泵的旋轉方向：泵通過加長聯軸器由電動機直接驅動，從電動機端看，按順時針?lè)较蛐D(zhuǎn)。

型號參數：

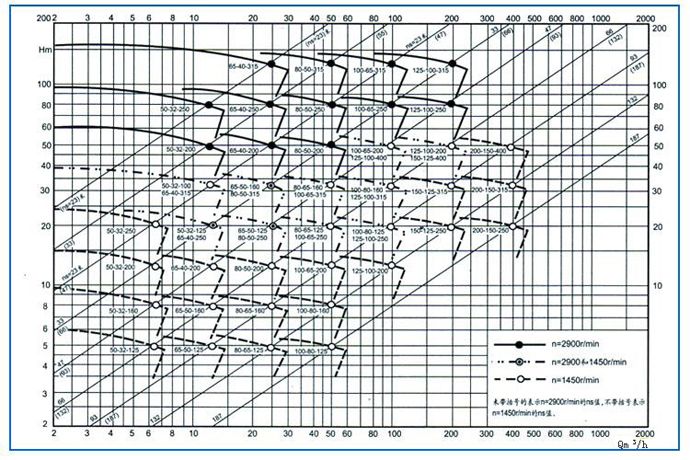

性能圖譜：

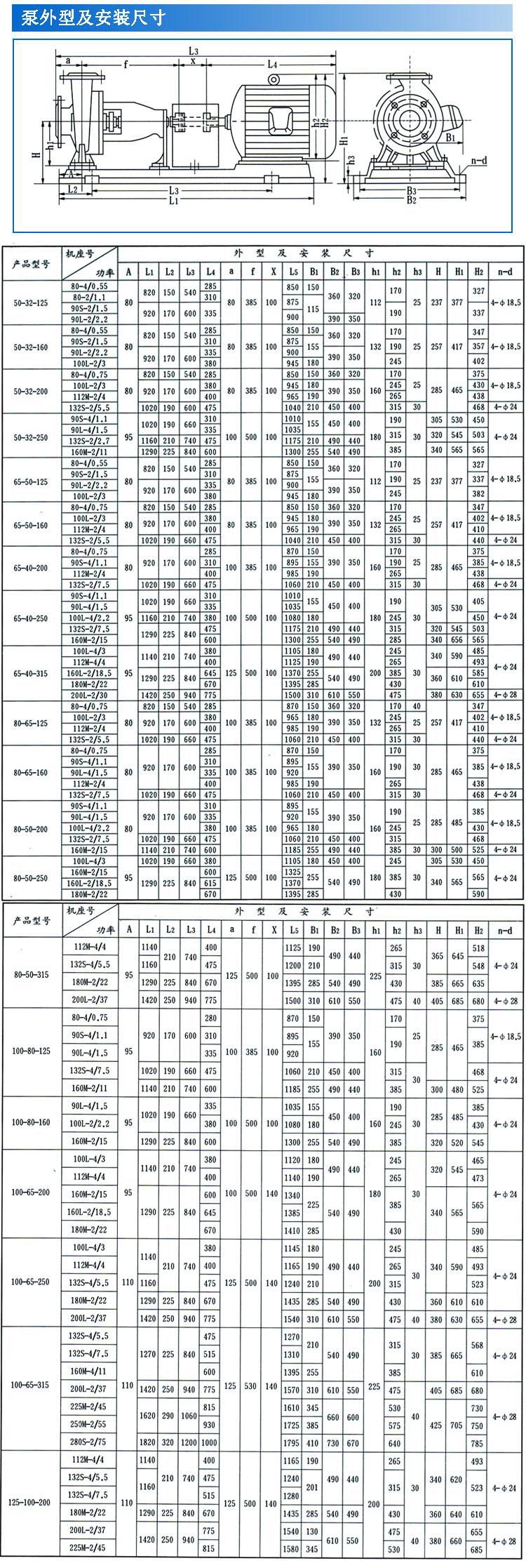

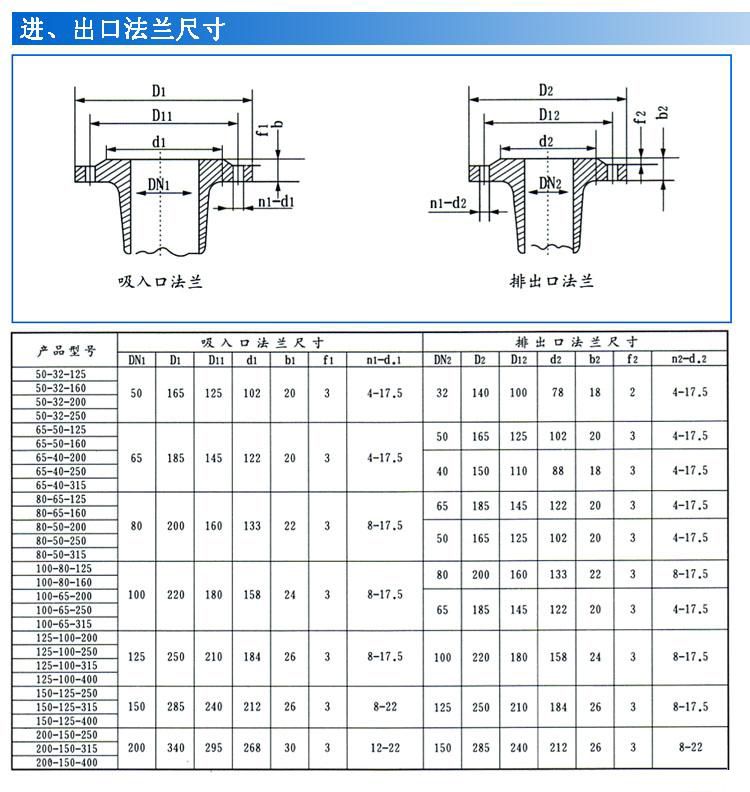

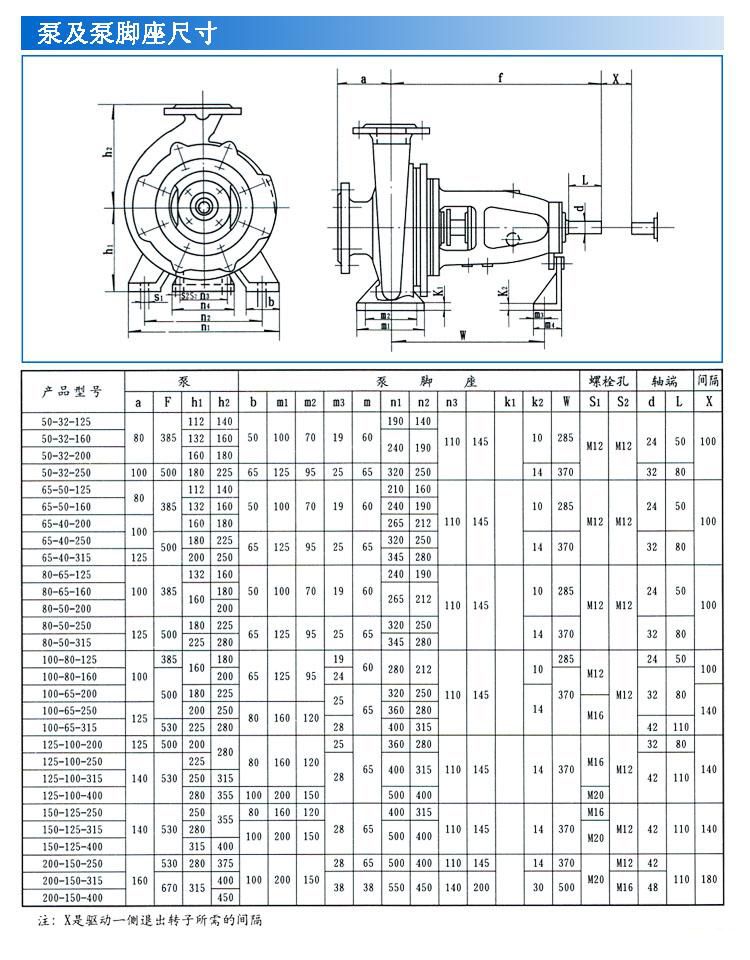

安裝尺寸：

安裝說明：

1、泵的安裝是否合理，對泵的正常運行和使用壽命有很重要的影響，所以安裝前必須仔細校正，不得草率，泵的外形及安裝尺寸，詳見困5和表4。
2、必須保證泵在工作時不超過其允許汽蝕余量。泵的吸上高度《或倒灌高度）必須根據泵的汽蝕余量特性，管路阻力損失特性及高溫水的吸入液面壓力來確定。
泵吸上使用情況下，應在吸入管路上裝上底閥，并在出口管路上設置壤液螺孔或閥門，以供起動前灌泵之用；
泵倒灌使用情況下，應在吸入管路上裝上閥門和過濾器，以免雜物進入。
3、吸入和吐出管路應該另有支架，不能用泵作支承。
4、安裝泵的地點，應便于巡回檢查和檢修。
5、安裝順序
①　將機組放在埋有地腳螺栓的基礎上，在底座和基礎之間放置成對的楔墊作找正之用。
②　松開聯軸器。用水平儀分別放在泵軸或底座上，通過調整禊墊，找正機組的水平后，適當擰緊地腳螺栓，以防走動。
③　用混凝土灌注底座和地腳螺檢孔。
④　待混凝土干涸后，應擰緊地腳螺栓，^并重新檢查泵軸的氷平度。
⑤　在接好管路及確定原動機轉動方向以后，接上聯軸器，再核對一遍軸的同心度，測量聯軸器的外園上下，左右的差異不得超過0.1mm,兩聯軸器端面間隙，在一周內最大和最小的間咪差不得超過0.3mm.
⑥　在機組實際運行3 — 4小時后作最后檢查，如無不良現象，則認為安裝合格。

本數據僅供參考。

注意事項：

   本型化工號泵可根據不同的使用條件安裝不同形式的機械密封，〈如內裝單端面平衡型和非平衡型， 雙端面平衡型及非平衡型，外裝式機械密封等?！蹈鶕?jù)所選用密封型式的不同，其使用方法和注意事
項也有所不同，具體情況請參閱機械密封安裝使用說明書、GB3215-82“煉廠、化工及石油化工流程用離心泵通用技術條件"，下面僅提幾點一般應注意的事項。
1. 由于機械密封一般適用在清潔的，無懸浮顆粒的介質中使用，因此，對新安裝的管路系統和儲液灌，應認真沖洗干凈，嚴防固體雜質進入機械密封端面帀使密封失效。
2. 在易結晶的介質中，使用機械密封應注意經常沖洗。停車后重新起動前，要將機械密封上的結晶清洗干凈。
3. 拆卸機械密封應仔細，不許用手錘，鐵器等敲擊，以免破壞動、靜環密封面。
4. 如果有污垢拆不下來時，應設法清除污垢，沖洗干凈后再進行拆卸，以免損壞密封元件。
5. 安裝機械密封前，應檢查所有密封元件是否有失效或損壞，如有則應重新修復或更換。
6. 應嚴格檢查動環與靜環的相對磨擦密封面，不允許有任何細微的劃痕、碰傷等缺陷。所有另部件，包括泵體，葉輪，密封腔等在裝配前均應沖洗千凈，尤其是動、靜環端面，要用清潔，柔軟的布或棉紗認真擦拭干凈，然后涂上一層清潔的油脂或機油。
7. 裝配中要注意消除偏差，緊固螺釘時，要均勻擰緊，避免發生偏斜，使密封失效。
8. 正確調整彈黃的壓縮量，泵安裝好以后，以手扳動轉子時，應感覺到密封彈黃既有一定的壓縮量，而又能輕快、靈活地轉動沒有咬緊的感覺。如感覺太緊或盤不動，則應適當調松一些。
9.對有外部沖洗的機械密封，起動前應先開啟沖洗波，使密封腔內充滿密封液。停車時，先停泵，后關密封沖洗液。

故障與排除：
