立式多級泵是一種占地面積小高揚程的離心泵,采用標準立式電機和快裝式機械密封，進出口在管道同一水平線上，大大提高了安裝效率和日后管道的維護起到了很大作用。比如CDLF不銹鋼立式多級離心泵它常用于水廠過濾與輸送，水廠分區送水、主管增壓、高層建筑增壓、礦泉水、軟化水、純水、清油和其它輕化工介質。

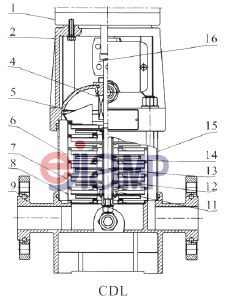

立式多級泵剖視圖：

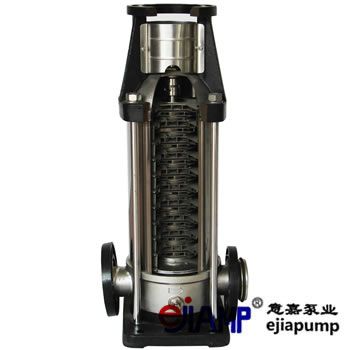

CDLF不銹鋼立式多級泵解剖圖
序號 | 零件名稱 | 材料 | 對照代號/AISI/ASTM |
1 | 電機 | ||
2 | 泵頭 | 鑄鐵 | ASTM25B |
4 | 機械密封 | ||
5 | 出水導葉 | 不銹鋼 | AISI304 |
6 | 導葉 | 不銹鋼 | AISI304 |
7 | 支撐導葉 | 不銹鋼 | AISI304 |
8 | 導流器 | 不銹鋼 | AISI304 |
11 | 軸承 | 碳化鎢 | |
12 | 葉輪 | 不銹鋼 | AISI304 |
13 | 軸 | 不銹鋼 | AISI304 |
14 | 葉輪隔套 | 不銹鋼 | AISI304 |
15 | 耐壓筒 | 不銹鋼 | AISI304 |
16 | 聯軸器 | 碳鋼 | |
CDLF | |||
3 | 泵頭襯里 | 不銹鋼 | AISI304 |
9 | 進出水段 | 不銹鋼 | AISI304 |
10 | 底座 | 鑄鐵 | ASTM25B |
CDL | |||
9 | 進出水段 | 鑄鐵 | ASTM25B |
