管道離心泵安裝方法

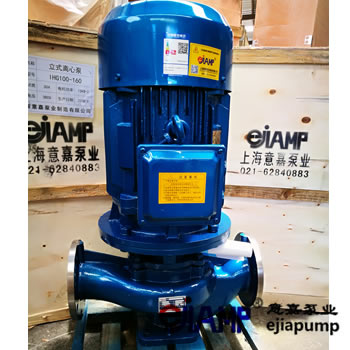

ISG單級立式管道離心泵由意嘉泵業研發生產的一種供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。立式管道離心泵結構緊湊、體積小、外形美觀，其結構決定安裝占地面積小，如加上防護罩可置于戶外使用。

ISG單級立式管道離心泵結構說明：

1、泵與電機同端蓋，軸向尺寸縮短，結構簡單。
2、泵體上設有取壓孔和放水孔。
3、泵體上設有排氣閥，工作前能排放泵內空氣。
4、泵體底部設有安裝底板和螺栓孔，保證整體機組安裝穩固。



ISG單級立式管道離心泵安裝方法：





1	進口閥門	3	彎管	5	直管	7	直管
2	直管	4	直管	6	彎管	8	出口閥門

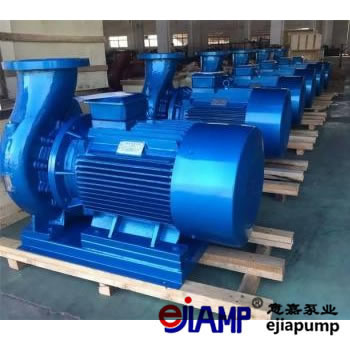

ISW單級臥式管道離心泵系列型號有ISW、ISWR、ISWH、ISWY、ISWHY、ISWD、ISWRD、ISWHD、ISWYD、ISWHYD型，采用國內優秀水力模型優化設計而成，是理想的新一代高效節能臥式管道離心泵產品。同時根據使用溫度、介質等不同在ISW型基礎上派生出熱水泵、高溫泵、化工泵、油泵等，是目前國家標準定型推廣產品。結構緊湊。該系列泵為臥式結構，機泵一體、外型美觀、占地面積少，與普通臥式泵比較，占地面積減少30%。如采用IP54戶外電機則無需泵房，可置于戶外使用。

ISW單級臥式管道離心泵安裝方法：

 臥式管道離心泵結構見圖。該電組由泵、電機和底座三部分組成。泵結構包括泵體、葉輪、泵蓋、機械密封等零部件組成。泵為單級單吸臥式離心泵，泵體和泵蓋兩部份是從葉輪背面處剖分的，即為后開門結構形式。大多數泵的葉輪前、后均設有封密環，并在葉輪后蓋板上設有平衡孔，以平衡作用在轉子上的軸向力。泵進口為軸向水平吸入，出口為垂直向上布置。泵和電機同軸，電機軸伸端采用雙角接觸球軸承結構可部分平衡泵的殘余軸向力。泵與電機越聯，安裝時無需校正，具有共同底座，并用JG型隔振器進行隔振。



1	進口球閥	4	出口閘閥	7	JG型隔振器/基礎臺
2	進口撓性接頭	5	泵	8	基礎臺
3	進口直管取壓段	6	泵底座	9

單級離心泵
