CYZ自吸式離心油泵結構說明

CYZ自吸式離心油泵結構說明
泵體由吸入室，液體儲存室，渦旋室，液體返回孔，氣液分離室等組成。泵正常啟動后，葉輪吸入儲存的液體。吸氣室與吸氣管路中的空氣一起。
內部完全混合。在離心力的作用下，液體夾帶氣體流到包裹物的外邊緣。在葉輪的外邊緣上形成一定厚度的白色泡沫帶和高速旋轉的液環。
氣液混合物通過擴散管被迫進入氣液分離室。
此時，由于流速突然降低，較輕的氣體與混合氣體分離，氣體繼續上升并通過泵排出口排出。
脫氣后的液體返回液體儲存室，再次通過返回孔插入葉輪，并再次與從葉輪內部的吸入管吸入的氣體混合。在高速旋轉葉輪的作用下，它流到葉輪的外邊緣。
隨著過程的進行和循環，吸入管路中的空氣不斷減少，直到氣體耗盡。自吸過程完成，泵正常運行。
由于該泵具有獨特的通風能力，該泵可以輸送含有氣體的液體，而無需底閥。在油輪上使用時，它具有良好的掃描功能。
在某些泵的軸承體底部還有一個冷卻室。
當軸承熱量導致軸承體溫度升高到70°C以上時。您可以通過冷卻室的任何冷卻劑管接頭。注入冷卻液進行循環和冷卻。
泵內部的密封機構是一個前后密封環，用于防止液體從高壓區泄漏到低壓區。前密封環安裝在泵體上。后密封圈安裝在軸承體上，當泵長時間運行時，密封圈會在一定程度上磨損，會影響泵的效率和自吸性能。應該更換。

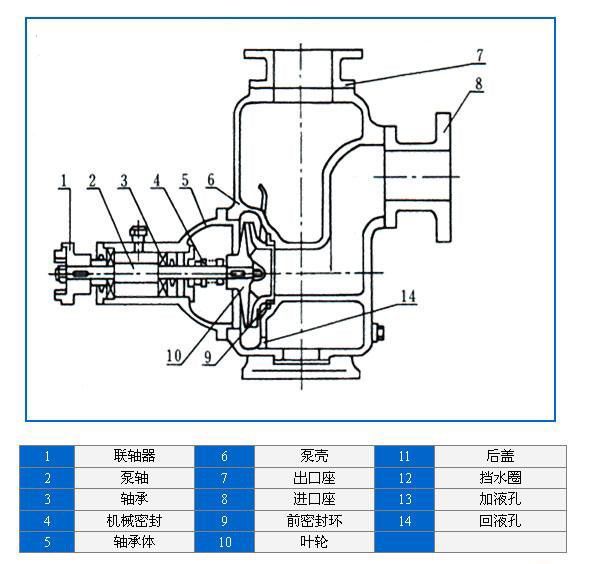

CYZ自吸式離心油泵結構圖：

CYZ自吸式離心油泵安裝圖：

1.當油泵和電機直接連接時，應注意泵軸與電機輸出的同軸度：泵的安裝精度對泵的平穩運行和使用壽命有很大影響，所以必須仔細安裝。
并糾正。
 2。泵聯軸器必須用螺母固定并鎖緊螺母。小心松開螺母，否則會導致葉輪移動。它會導致機械故障。
 3。為了在泵體內保持一定的儲液，實現更好的自吸能力，防止機械密封的干摩擦。泵口必須高于泵軸中心線。
 4。吸氣管的安裝應注意：
 a。吸入口的安裝高度不應超過5米。當條件允許時，吸入口的安裝高度應盡可能低于油庫的最小儲油面。盡量縮短吸水管的長度，并安裝較少的彎頭。
有利于縮短自吸并改善掃描功能。
 b。吸入管路中的閥門，法蘭等應防止漏氣或液體泄漏，也就是說，吸入管路不允許泄漏。
 c。應防止泵體內吸入固體和其他碎屑。為此，應在吸入管路上安裝過濾器。
過濾器的有效流通面積應為吸水管橫截面的2-3倍，并應定期檢查過濾器。
 d。吸入管路和排出管路應有自己的支架，泵體本身不允許承受管道的負荷。
 5。安裝泵時，泵和管道的靜電接地電阻應符合規定的要求。
 6。在安裝過程中，應嚴格檢查泵殼和管道是否有石塊，鐵砂和其他碎屑。
 7。修正泵聯軸器和電機動軸的安裝間隙和同軸度。不同軸度的公差為0.1 mm。
泵軸和電機軸之間的高度差可以用腳上的銅或鐵調節。
 8。單位實際運行3-4小時后，進行最終檢查。如果沒有不良現象，則認為安裝正確。在試運行期間應檢查軸承的溫度，軸承體的溫度不應超過70°C。
 9。齒輪油泵軸承體上設有冷卻腔裝置的冷卻水接頭，用于軟管或塑料管，內孔為Φ12，螺紋尺寸為M12×1.75。
 10。如果在泵的出口管路上安裝了止回閥，并且在自吸過程中泵不能平穩地排出，則應在泵的出口處添加排氣管和閥門。

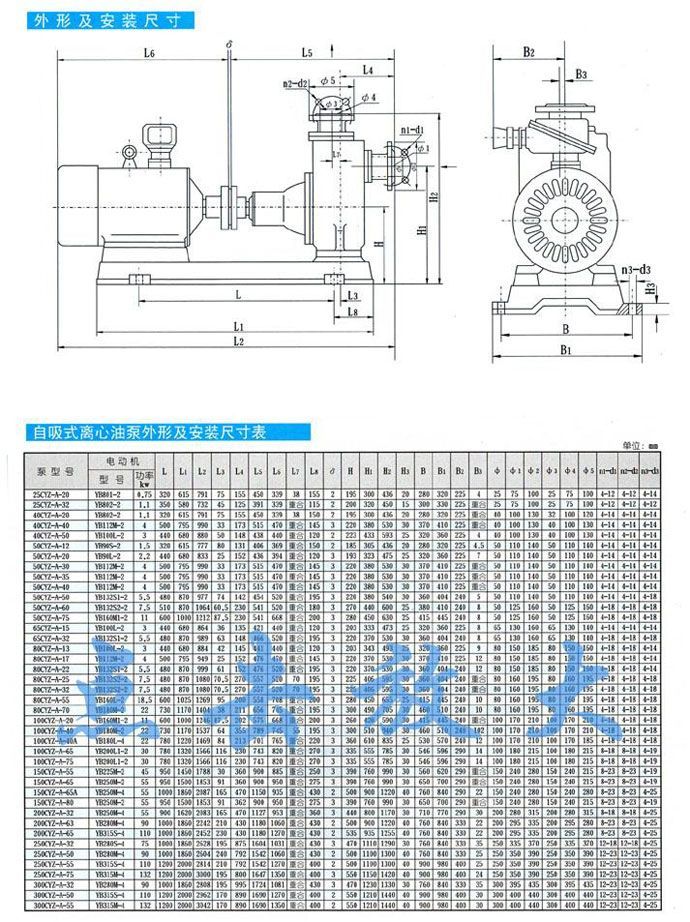

 CYZ-A自吸式離心油泵安裝尺寸：
