一、FP型增強聚丙烯離心泵--產品概述：
增強聚丙烯離心泵均采用機械密封，并引進國際先進工藝和技術配方，使用CFR-PP（增強聚丙烯）、改性ABS（工程塑料）作為泵的材質，在同系列的耐酸離心泵產品中，充分顯示了其結構先進、重量輕、體積小、壽命長等特點，廣泛應用于化工、食品、制藥、造紙、環保、水處理等部門，輸送酸、堿、鹽等腐蝕性液體。其中104型采用220V電壓，可供家庭選用。
二、FP型增強聚丙烯離心泵--特點及用途：
采用先進的技術，一次注射成型，其質輕商強，耐溫，耐腐，以其科技含量高，價位合理，售后服務之優勢，產品在熱銷國內，氯、堿、化工、制藥、冶金、化纖、電鍍、機械、環保、食品、水處理、海洋養殖等領域的基礎上，深受國內新老客戶好評。
增強聚丙烯RPP材質耐酸管道離心泵，耐腐蝕自吸泵等系列產品，適用-14.C—80.C溫度范圍內的一般無機介質特別適用于鹽酸、稀硫酸、濃酸等介質的輸送。

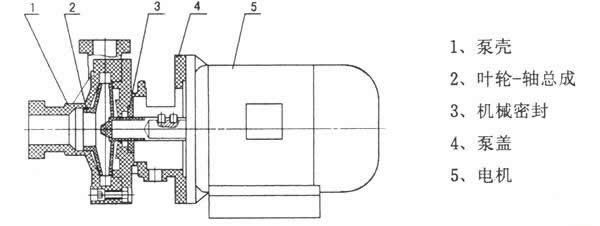

三、FP型增強聚丙烯離心泵--結構圖：
四、FP型增強聚丙烯離心泵--性能參數：
型號 | 口徑mm | 流量 M3/h | 揚程 m | 吸程 m | 轉速 r/min | 電壓 v | 電機 功率kw | |
出口 | 出口 | |||||||
FP20-15-60(106) | 20 | 15 | 1 | 5 | 3 | 2900 | 380 | 0.12 |
FP20-20-90(105) | 20 | 20 | 3 | 6 | 3 | 380 | 0.37 | |
FP32-25-100(104) | 32 | 25 | 5 | 7 | 6 | 220 | 0.55 | |
FP32-25-105(103) | 32 | 25 | 6.3 | 8 | 6 | 380 | 0.75 | |
FP32-25-110 | 32 | 25 | 8 | 14 | 6 | 380 | 1.1 | |
FP40-32-125(102) | 40 | 32 | 12.5 | 20 | 6 | 380 | 1.5 | |
FP50-40-145 | 50 | 40 | 13 | 22 | 6 | 380 | 2.2 | |
FP65-50-150(101) | 65 | 50 | 25 | 25 | 6 | 380 | 4 | |
50FP-22 | 50 | 40 | 13 | 22 | 6 | 380 | 2.2 | |
65FP-25 | 65 | 50 | 20 | 25 | 6 | 380 | 4 | |
80FP-28 | 80 | 65 | 50 | 28 | 4 | 380 | 5.5 | |
80FP-32 | 80 | 65 | 50 | 32 | 4 | 380 | 7.5 | |
25FPZ-10(D)(自吸) | 25 | 20 | 2.5 | 10 | 2 | 380 | 0.55 | |
32FPZ-11(D)(自吸) | 32 | 25 | 3.4 | 11 | 2 | 380 | 0.75 | |
40FPZ-18(D)(自吸) | 40 | 32 | 11 | 18 | 4 | 380 | 1.5 | |
50FPZ-20(D)(自吸) | 50 | 40 | 13 | 20 | 4 | 380 | 2.2 | |
65FPZ-28（自吸） | 65 | 50 | 20 | 28 | 4 | 380 | 4 | |
80FPZ（自吸） | 80 | 65 | 50 | 30 | 4 | 380 | 7.5 | |

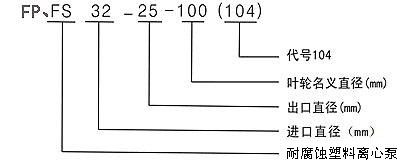

型號定義：
性能圖譜：

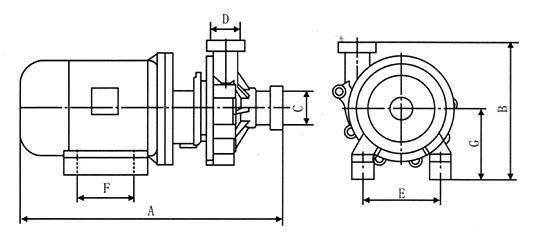

安裝尺寸：
本數據僅供參考。
尺寸 | A | B | C | D | E | F | G |
FP20-15-60 | 310 | 190 | 20 | 15 | 90 | 70 | 100 |
FP20-20-90 | 355 | 200 | 20 | 20 | 110 | 100 | 105 |
FP32-25-100 | 370 | 198 | 32 | 25 | 125 | 100 | 110 |
FP32-25-105 | 370 | 198 | 32 | 25 | 125 | 100 | 110 |
FP32-25-110 | 450 | 235 | 32 | 25 | 125 | 100 | 110 |
FP40-32-125 | 470 | 235 | 40 | 32 | 140 | 100 | 125 |
FP50-40-145 | 550 | 290 | 50 | 40 | 140 | 100 | 125 |
FP65-50-150 | 610 | 340 | 65 | 50 | 190 | 100 | 145 |
1、塑料泵應水平安裝，泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。
2、泵在使用前泵體內先加水。當抽吸液面高于軸心線時，啟動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配底閥。
3、電機啟動前，應檢查其旋轉方向是否與泵轉向標記一致。
4、被輸送介質及溫度應在泵材質允許的范圍之內（見附表）。離心泵使用溫度FP≤80℃、FS≤60℃電機溫升不得超過80℃，環境溫度＜40℃。
5、禁止空載運行。
附表：塑料泵材質的耐腐蝕性能：
介質 | 濃度 | CFR-PP | 介質 | 濃度 | ABS | ||||
25℃ | 65℃ | 90℃ | 20℃ | 60℃ | 80℃ | ||||
硫酸H2SO4 | 98% | √ | √ | ○ | 硫酸H2SO4 | ＜30% | √ | × |
|
70% | √ | √ | √ | 30-70% | ○ | × |
| ||
1-50% | √ | √ | √ | ＞75% | × | × |
| ||
硝酸HNO3 | 濃 | √ | √ | ○ | 硝酸HNO3 | 10% | √ | ○ |
|
20% | √ | √ | √ | 20% | √ |
|
| ||
10% | √ | √ | √ | 25-35% | ○ |
|
| ||
|
| √ |
| ＞50% | × | × |
| ||
鹽酸HCL | 0-30% | √ | ○ | × | 鹽酸HCL | ＜30% | √ | × |
|
氫氟酸 |
| √ | ○ | × | 氫氟酸 | ＜10% | √ | × |
|
40-48% | √ | × |
| ||||||
醋酸 | 1-50% | √ | √ | √ | 醋酸 | ＜20% | √ | ○ |
|
磷酸 | 各種濃度 | √ | √ | √ | ＞30% | × | × |
| |
氫氧化鈉 |
| √ | √ | √ | 氫氧化鈉 |
| √ | √ | √ |
氯化鈉 |
| √ | √ | √ | 氯化鈉 |
| √ | √ | × |
氯化鐵 |
| √ | √ |
| |||||
乙醇 |
| √ | √ | √ | 乙醇 |
| √ | √ |
|
漂白液 |
| √ | √ | √ | 漂白液 |
| ○ | ○ | × |
說明：√——良好； ○——可用、但有腐蝕； ×——不可用、腐蝕嚴重
泵故障形式與排除方法:
故障形式 | 產生原因 | 排除方法 |
泵不出液 |
|
|
流量不足 |
|
|
揚程過低 |
|
|
噪音過低 |
|
|
漏液 |
|
|
