一、FY系列高溫液下泵--產品概述：
FY系列高溫液下泵是本單位在傳統耐腐蝕液下泵基礎上，融合瑞士蘇爾壽公司同類產品的先進技術，經改進設計而生產的新型泵；該泵取消了其他液下泵普遍采用的機械密封和選用了獨特結構的葉輪，使泵高效節能、無泄漏、壽命特長，從而廣泛應用于石油、化工、制藥、造紙、冶金、污水處理等行業。
二、FY系列高溫液下泵--產品特點：
1．泵為立式液下泵，外形美觀，直接安裝在被輸送介質的儲存器上，無額外占地面積，從而降低了基建投入。
2．取消了機械密封，解決了其他液下泵因機械密封容易磨損而須經常維修的煩惱，節約了泵的運行成本，提高了工作效率。
3．采用了獨特的離心式雙平衡葉輪，供輸送不含固體顆粒等清潔的介質，振動噪音特低，效率高；采用開式雙平衡葉輪，供輸送不清潔帶有固體顆粒及短纖維的液體，運行平穩、不堵塞。
三、FY系列高溫液下泵-型號意義：
四、FY系列高溫液下泵--性能參數：
型 號 | 口徑 （mm） | 流量 | 揚程 （m） | 轉速 （r/min） | 功率 | ||
（m3/h） | （L/s） | 軸功率 | 電機功率 | ||||
25FY-16 | 25 | 3.6 | 1 | 16 | 2900 | 0.713 | 1.5 |
25FY-16A | 25 | 3.27 | 0.91 | 13 | 2900 | 0.713 | 1.5 |
25FY-25 | 25 | 3.6 | 1 | 25 | 2900 | 1.16 | 2.2 |
25FY-25A | 25 | 3.27 | 0.91 | 20 | 2900 | 1.16 | 2.2 |
25FY-41 | 25 | 3.6 | 1 | 41 | 2900 | 2.51 | 4 |
25FY-41A | 25 | 3.27 | 0.91 | 33 | 2900 | 2.51 | 3 |
40FY-16 | 32 | 7.2 | 2 | 16 | 2900 | 0.78 | 2.2 |
40FY-16A | 32 | 6.55 | 1.82 | 13 | 2900 | 0.78 | 1.5 |
40FY-26 | 32 | 7.2 | 2 | 26 | 2900 | 1.45 | 3 |
40FY-26A | 32 | 6.55 | 1.82 | 21 | 2900 | 1.45 | 3 |
40FY-40 | 32 | 7.2 | 2 | 40 | 2900 | 2.53 | 5.5 |
40FY-40A | 32 | 6.55 | 1.82 | 32 | 2900 | 2.53 | 5.5 |
50FY-16 | 40 | 14.4 | 4 | 16 | 2900 | 1.18 | 3 |
50FY-16A | 40 | 13.1 | 3.64 | 13 | 2900 | 1.18 | 3 |
50FY-25 | 40 | 14.4 | 4 | 25 | 2900 | 1.96 | 4 |
50FY-25A | 40 | 13.1 | 3.64 | 20 | 2900 | 1.96 | 3 |
50FY-40 | 40 | 14.4 | 4 | 40 | 2900 | 3.73 | 7.5 |
50FY-40A | 40 | 13.1 | 3.61 | 33 | 2900 | 3.73 | 5.5 |
65FY-16 | 50 | 28.8 | 8 | 16 | 2900 | 2.16 | 4 |
65FY-16A | 50 | 26.2 | 7.28 | 13 | 2900 | 2.16 | 3 |
65FY-25 | 50 | 28.8 | 8 | 25 | 2900 | 3.56 | 5.5 |
65FY-25A | 50 | 26.2 | 7.28 | 21 | 2900 | 3.56 | 5.5 |
65FY-40 | 50 | 28.8 | 8 | 40 | 2900 | 6.04 | 11 |
65FY-40A | 50 | 26.2 | 7.28 | 33 | 2900 | 6.04 | 11 |
80FY-15 | 65 | 54 | 15 | 15 | 2900 | 3.34 | 7.5 |
80FY-15A | 65 | 49.1 | 13.65 | 12 | 2900 | 3.34 | 7.5 |
80FY-24 | 65 | 54 | 15 | 24 | 2900 | 5.43 | 11 |
80FY-24A | 65 | 49.1 | 13.65 | 20 | 2900 | 5.43 | 11 |
80FY-38 | 65 | 54 | 15 | 38 | 2900 | 9.64 | 18.5 |
80FY-38A | 65 | 49.1 | 13.65 | 31 | 2900 | 9.64 | 15 |
100FY-23 | 80 | 100.8 | 28 | 23 | 2900 | 9.25 | 18.5 |
100FY-23A | 80 | 91.8 | 25.5 | 18 | 2900 | 9.25 | 15 |
100FY-37 | 80 | 100.8 | 28 | 37 | 2900 | 14.73 | 22 |
100FY-37A | 80 | 91.8 | 25.5 | 31 | 2900 | 14.73 | 22 |

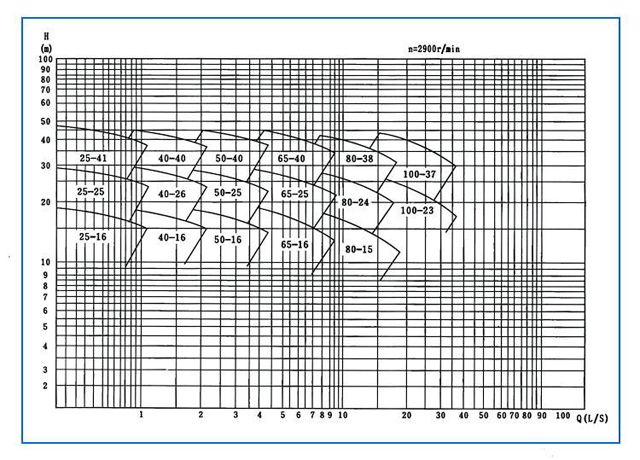

性能圖譜:

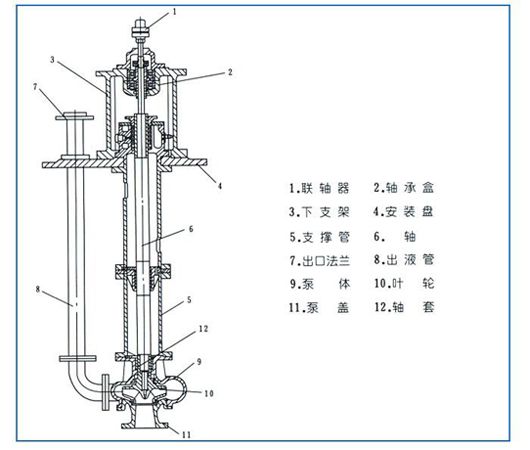

FY系列液下泵--結構圖：
本數據僅供參考。
FY系列液下泵安裝尺寸：
濃硫酸泵耐腐蝕性能：
介質名稱 | 濃度% | 溫度℃ |
硫酸 | 80~98 | 25~50 |
硫酸 | 大于102 | 25~60 |
玻璃鋼系列產品耐腐蝕性能：
介質名稱 | 濃度% | 使用溫度℃ |
鹽酸 | 任意 | 120 |
鹽酸（氣體） |
| 40~60 |
硫酸 | 35左右 | 80~110 |
硫酸 | 4-5 | 80~100 |
硝酸 | 5-10 | 常溫 |
乙酸 | 98-99 | 常溫 |
乙酸 | 30 ≤30 | 100 120 |
氯乙酸 | 70 | -10~120 |
磺酸 | 30 | 80~100 |
乳酸 | 80 | 100 |
苯酚磺酸液 | 70~80g/L | 60±2 |
芒硝 | 硫酸鈉d=1.3 | 90~95 |
硫氰酸鈉 | 51 | 120 |
含氯化銨水蒸氣 |
| 100 |
氯化銨飽和溶液 | PH7~9 | 110~150 |
鹽水 | 飽和 | -10~120 |
甲醉 | 〉98 | -10~120 |
氯酵 | 40-98 | -10~20 |
琉氰酸酷 |
| 55 |
異丙醚 | 99 | 常溫 |
乙酸酐 | 65 | 90~130 |
三氧化硫 |
| 80 |
三氯化垸 | 95 | -10~120 |
苯 | 90 | -10~120 |
甲苯 |
| -20~110 |
醋酸含氯離子混合液 |
| 80 |
溴化氫、鹽酸、三氯氧磷混合液 |
| 80 |
光氣甲苯溶液 |
| -20~110 |
偶氮二異丁腈原液 |
| 110 |
維綸醛化液 | 硫酸鈉200g/L | 68~72 |
維綸醛化液 | 琉酸315g/L | 68~72 |
維綸醛化液 | 甲醛32g/L | 68~72 |
紡絲凝固液 | 硫酸鈉416G/L | 45 |
烴化液含鹽酸苯等 | PH2 | 105 |
苯乙酸、鹽酸三氯化鉬混合液 |
| 95 |
含10%~15%的氯化氫的氯化銨溶液 |
| 100~105 |
污水 | pH5.4~9.5 | 常溫 |
煙氣脫硫、除塵 |
|
|
注釋：1、本說明書中的耐腐蝕數據公供選擇參考，不做產品驗收標準。
2.不在此范圍內的介質、濃度、溫度可根據用戶特殊要求進行腐蝕試驗。
