化工泵常見槽位的安裝示意圖及說明

化工泵常見槽位的安裝示意圖及說明

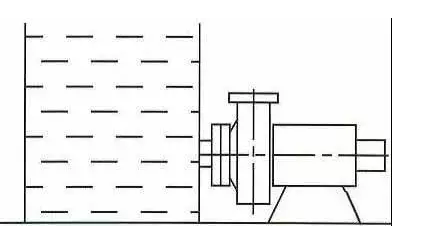

A.高槽位正壓狀態
特點說明：泵安裝在儲槽的底部，儲槽內介質處于正壓狀態，泵進口處閥門打開時儲槽的液體能自流到泵腔中。

B.高槽位負壓狀態
特點說明：泵安裝在粗糙的底部，密閉的儲槽處于負壓狀態，這種狀態選泵，必須弄清儲槽中負壓的確切數據，方可定型。

C.低槽位不裝底閥裝虹吸桶狀態
特點說明：泵安裝在儲槽的上部，在進口管道靠近泵進口處安裝一幫助啟動的虹吸桶，第一次啟動泵之前需將虹吸桶中灌滿液體，以后就不需要再罐。

D.低槽位裝底閥狀態
特點說明：泵安裝在儲槽的上部，進口管道底部需要安裝底閥，每次啟動變更之前，都須將泵腔內灌滿液體，切不可空轉水泵。
