泵的揚程計算是選擇泵的重要依據，這是由管網系統的安裝和操作條件決定的。計算
前應首先繪制流程草圖，平、立面布置圖，計算出管線的長度、管徑及管件型式和數量。

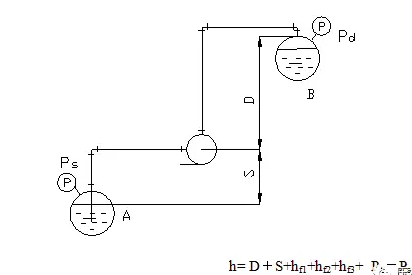

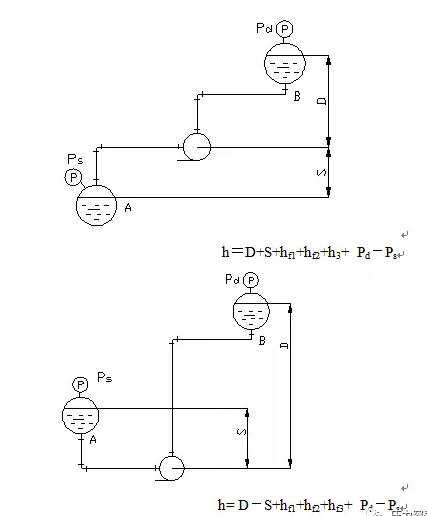

一般管網如下圖所示，（更多圖例可參考化工工藝設計手冊）。

D——排出幾何高度，m；
    取值：高于泵入口中心線：為正；低于泵入口中心線：為負；
S——吸入幾何高度，m；
取值：高于泵入口中心線：為負；低于泵入口中心線：為正；
Pd、Ps——容器內操作壓力，m液柱（表壓）；
    取值：以表壓正負為準
Hf1——直管阻力損失，m液柱；
Hf2——管件阻力損失，m液柱；
Hf3——進出口局部阻力損失，m液柱；
h ——泵的揚程，m液柱。

h＝D+S+hf1+hf2+h3+Pd－Ps

h= D－S+hf1+hf2+hf3+Pd－Ps

h= D＋S+hf1+hf2+hf3+Pd－Ps

表5-5：計算式中各參數符號的意義

表5-6：某些工業管材的ε約值見表1

注：摘至《化工原理》科學出版社2001年9月第一版，何潮洪、馮霄主編。第48頁。

注：摘至《化工原理》科學出版社2001年9月第一版，何潮洪、馮霄主編。第50頁。 注：管件、
閥件底規格形式很多，制造水平，加工精度往往差別很大，所以局部系數ζ的變動范圍也是很大。
表中數值只是約略值。至于其他管件、閥件等ζ值，可參考相關文獻。

工程一般認為，流體在直圓管內流動時，當Re≤2000時為層流；當Re≥4000時為湍流；當Re在
2000～4000范圍內，為過渡狀態。過渡狀態計算λ時，工程上按湍流公式計算。
