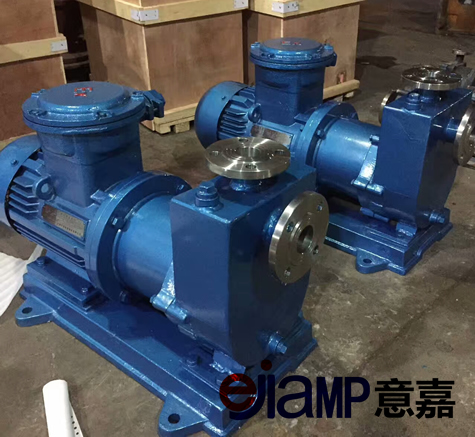

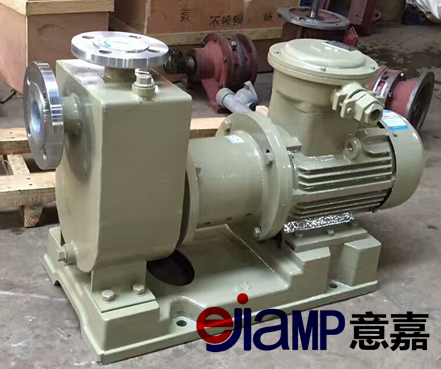

ZCQ50-40-160自吸式磁力泵是上海意嘉泵業制造有限公司主導產品，公司生產自吸式磁力泵擁有20年的生產經驗。意嘉泵業憑著先進的技術和現代化生產工藝打造優質產品，ejiamp/意嘉ZCQ50-40-160自吸磁力泵采用先進的外混式軸向回水泵體結構設計，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成（結構見示意圖）。泵啟動后，在離心力的作用下，吸水室中的剩余液體與進液管路中的空氣被葉輪攪拌形成氣液混合物，混合物通過蝸殼進入氣液分離室，隨著流速降低，導致氣水分離，空氣由泵出液口排出，液體經回流孔返回泵腔內，經過多次循環，進液管道中的空氣被逐漸排空，使泵腔內形成一定的真空度，低位槽中的液體在大氣壓的作用下流向泵進口，達到自吸的作用，這一系列的自吸過程是泵在剛啟動的1至3分鐘內自動完成，無需人工干預，當液體充滿泵的進液管路與泵腔后泵組即自動進入正常運行狀態。磁力自吸泵的驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，通過磁力偶合間接驅動轉子組合上的葉輪旋轉，泵腔全部封閉，完全無泄漏。
.jpg)
ZCQ50-40-160自吸式磁力泵技術參數：
|
型號
|
口徑
|
流量 (m3/h)
|
揚程
(m) |
電機功率 (kW)
|
電 壓
(V) |
材 質
|
|
|
進口
|
出口
|
||||||
|
ZCQ20-12-100
|
20
|
12
|
3
|
12
|
0.37
|
220/380
|
不
銹 鋼 |
|
ZCQ25-20-115
|
25
|
20
|
6.6
|
15
|
1.1
|
380
|
|
|
ZCQ32-25-115
|
32
|
25
|
6.6
|
15
|
1.1
|
380
|
|
|
ZCQ32-25-145
|
32
|
25
|
6.6
|
25
|
1.1
|
380
|
|
|
ZCQ40-32-132
|
40
|
32
|
10.8
|
20
|
2.2
|
380
|
|
|
ZCQ40-32-160
|
40
|
32
|
12
|
32
|
4
|
380
|
|
|
ZCQ50-40-145
|
50
|
40
|
14.4
|
25
|
4
|
380
|
|
|
50
|
40
|
13.2
|
32
|
4
|
380
|
||
|
ZCQ50-40-200
|
50
|
40
|
7.8
|
50
|
5.5
|
380
|
|
|
ZCQ65-50-145
|
65
|
50
|
16.8
|
25
|
5.5
|
380
|
|
|
ZCQ65-50-160
|
65
|
50
|
27
|
32
|
7.5
|
380
|
|
|
ZCQ80-65-125
|
80
|
65
|
50
|
20
|
7.5
|
380
|
|
|
ZCQ80-65-160
|
80
|
65
|
50
|
32
|
15
|
380
|
|
|
80
|
65
|
50
|
50
|
15
|
380
|
||
|
注:每個型號都可配用防爆電機
|
|||||||
ZCQ50-40-160自吸式磁力泵--防漏設計:
以靜密封取代動密封，利用磁力耦合間接驅動，完全消除了滴漏的煩惱，絕不污染使用場地。是化工流程中杜絕跑、冒、滴、漏現象，消除環境污染，創造“無泄漏車間”、“無泄漏工廠”，實現安全、文明生產的理想用泵。
ZCQ50-40-160自吸式磁力泵--用 途:
ZCQ型自吸式磁力泵的過流部件采用不銹鋼（304、316、316L）制成，廣泛應用于石油、化工、制藥、電鍍、環保、水處理、國防等部門，是輸送易燃、易爆、有毒和貴重液體的理想設備，是創建無泄漏、無污染文明車間的最佳選擇。適用溫度：-20℃～100℃。
ZCQ型自吸式磁力泵--結構圖：
| 1 | 軸 承 | 填充F4 |
| 2 | 轉子組合 | 稀土永磁體+不銹鋼 |
| 3 | 隔離套 | 不銹鋼 |
| 4 | 外 磁 | 稀土永磁體+HT200 |
| 5 | 密封圈 | 氟橡膠 |
| 6 | 葉 輪 | 不銹鋼 |
| 7 | 動 環 | 填充F4 |
| 8 | 主 軸 | 不銹鋼 |
| 9 | 靜 環 | 碳化硅或氧化鋁陶瓷 |
| 10 | 泵 體 | 不銹鋼 |
