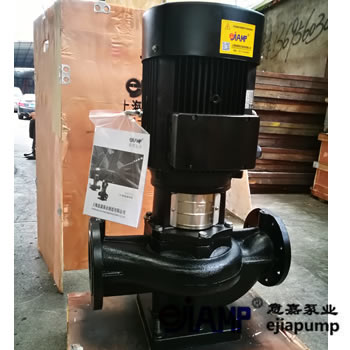

TD65-30_高效立式管道離心泵

TD65-30高效立式管道離心泵是意嘉泵業引進丹麥技術研發生產的一款綠色、環保、節能、高效的管道離心泵。它屬于TD立式管道離心泵系列，該系列產品在一般立式泵的基礎上進行巧妙組合設計，選用優秀水力模型，采用ISG型離心泵之性能參數，符合新國家機械部JB/T53058 - 1993的標準，并按ISO02858標準設計制造。

這款泵具有諸多顯著特點。它是TD型單級管道離心泵，配有標準電機和機械密封，結構設計使得其不易受到泵送液體中雜質的影響。產品采用頂部可拉出的拆裝形式，在維護時無需拆除管路，不影響管路系統的正常運行。葉輪直接安裝在電機軸上，保證了泵的同心度，增強了泵的運行穩定性，有效延長了泵的使用壽命。軸封采用機械密封或機械密封的組合，搭配優質的硬質合金密封環，增強了密封的耐磨性，進一步延長了泵的使用壽命。其安裝檢修極為方便，進口和出口為相同口徑，簡化了管道的連接?？筛鶕?jù)流量和揚程的需要采用泵的串聯、并聯運行方式，吸入口和吐出口還可安裝成同方向或90°、180°、270°幾個不同方向，以滿足不同的連接場合。另外，泵揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其他泵類所不具備的優勢。

在技術參數方面，TD65-30泵額定流量為40m3/h，額定揚程為30m，轉速達到2900r/min，配用功率為5.5kW（3×380V）。這些參數使得它能夠在多種工況下穩定運行，為用戶提供可靠的液體輸送服務。

TD65-30高效立式管道離心泵的應用范圍十分廣泛。它適宜在清潔、稀薄、非侵蝕、非易爆易燃，且不含有任何可能對泵造成機械或化學損害的固體顆粒和纖維的液體中使用。具體來說，在輸送水時，可用于生活用水、工業用水、冷卻系統用水和區域供熱系統的冷、熱用水。在工業方面，可應用于化工、制藥、食品加工等行業，用于原料的輸送、系統增壓以及混合環路循環泵等。

該泵的工作條件也有一定要求。吸入壓力需≤1.0Mpa，或泵系統最高工作壓力≤1.6Mpa，即泵吸入口壓力 + 泵揚程≤1.6Mpa，泵靜壓試驗壓力為2.5Mpa。所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm。環境溫度需<40℃，相對濕度<95%。如果使用介質為帶有細小顆粒，訂貨時需說明，以便廠家采用耐磨式機械密封。

在結構設計上，泵與電機同端蓋，軸向尺寸縮短，結構簡單。泵體上設有取壓孔、放水孔和排氣閥，工作前能排放泵內空氣，底部設有安裝底板和螺栓孔，保證整體機組安裝穩固。

在安裝方面，由于其電機功率為5.5kW，泵必須安裝在垂直于管道的位置上，且系統管路應具有支撐泵的能力，若不具備則需安裝在支架或底板上。泵的安裝要保證系統管路的張力不傳遞到泵體上，同時要安裝在有足夠冷卻的環境條件下，冷卻空氣溫度不能超過40℃。若安裝在戶外，必須配置合適的外罩。為方便檢查和維修，泵的上、下方需留有至少1000mm的空間。為防止噪音和振動，保證最佳運行效果，泵應采用減振底座，一般采用水泥底座，底座重量應大于或等于1.5×泵重量。

TD65-30高效立式管道離心泵憑借其高效節能、性能穩定、安裝維護方便等優點，管道泵無論是在生活用水輸送，還是工業生產的各個環節，都能發揮重要作用，是一款值得信賴的液體輸送設備。
