CDLF不銹鋼多級管道離心泵性能參數

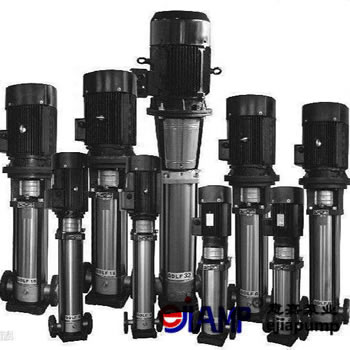

CDLF不銹鋼多級管道離心泵是上海意嘉泵業制造有限公司吸取國內外先進技術設計制造的非自吸立式多級離心泵。以下為您詳細介紹其性能參數相關內容。

該泵采用標準立式電機和快裝式機械密封，更換方便，是多功能產品，能輸送從自來水到工業液體的各種不同介質，適應不同溫度、流量和壓力范圍。CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體，泵的過流部分均采用不銹鋼（304\316）材料制成，可適用于輕度腐蝕性介質，能替代國外CR、CRN等同類產品，具有高效節能、質量可靠、使用范圍廣等特點。

水力模型與制造工藝：采用優良的水力模型和先進的制造工藝，大大提高泵的性能及使用壽命。

軸封設計：軸封采用材料為硬質合金及氟橡膠的機械密封，可提高泵運行的可靠性及輸送介質的溫度。

過流部分材質：過流部分采用不銹鋼板沖壓焊接而成，使得泵可適用于輕度腐蝕性介質。

整體結構：整體結構緊湊、體積小、重量輕、噪聲低、節能效果顯著，檢修方便。

進出口設計：輕型不銹鋼立式多級泵的進水口與出水口位于泵座同一水平線上，可直接用于管路當中。

電機配備：采用標準電機，用戶可方便地根據需要配備電機，還可根據用戶需要配備智能保護器，對泵干轉、缺相、過載等進行有效保護。

供水領域：適用于水廠過濾與輸送，水廠分區送水、主管增壓、高層建筑增壓。

工業增壓：可用于流程水系統、清洗系統、高壓沖洗系統、消防系統。

工業液體輸送：在冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿等輸送中發揮作用。

水處理：可用于超濾系統、反滲透系統、蒸餾系統、分離器、游泳池等。

灌溉：適用于農田灌溉、噴灌、滴灌。

可輸送稀薄、清潔、不含固體顆?；蚶w維的非易燃易爆液體，如礦泉水、軟化水、純水、清油和其它輕化工介質。

當輸送液體的密度或粘度大于水，如需要，必須配用大功率電機。泵是否適用于某一特定液體由多種因素決定，其中最重要的是氯含量、PH值、溫度和溶濟、油的含量等。

輸送的液體需稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維。

液體溫度方面，常溫型為－15℃~ +70℃、熱水型為 -15℃~ +120℃。

環境溫度最高為 +40℃，海拔最高為 1000m。

電機為全封閉，風冷式二極標準電機，防護等級為IP55，絕緣等級為F。標準電壓在50Hz情況下有多種選擇，包括1×220－230/240V、3×200 - 220/346 - 380V、3×220 - 240/380 - 415V、3×380 - 415V。

所有性能曲線都基于電機在恒速2900rpm的測量值。

曲線容差符合ISO9906，附錄A。

測試采用20℃不含空氣的水，運動粘度為1mm2/s。

泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。

以CDLF 4-120為例，“CDL”代表輕型不銹鋼立式多級離心泵，“F”表示流過部件為不銹鋼（304或316），“4”表示額定流量m3/h，“120”中后兩位代表級數×10。

九、參數表
