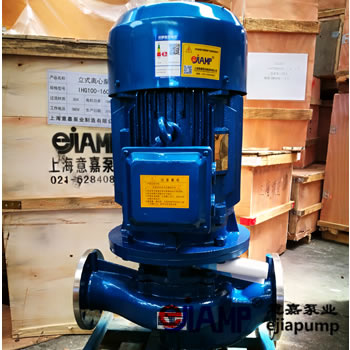

ISG型立式管道泵工作原理及用途

在現代工業和建筑等眾多領域中，管道泵發揮著不可或缺的作用。ISG型立式管道泵作為一種典型的管道泵，以其獨特的結構和優良的性能，被廣泛應用于各種液體輸送的場景。深入了解其工作原理和用途，對于正確選型、高效使用以及維護保養都具有至關重要的意義。

立式結構

??ISG型泵采用立式結構，這種結構形式使得泵體在安裝時占用的空間相對較小。與臥式泵相比，它更適合于在空間有限的場所進行安裝，例如在一些建筑物的狹小設備間或者緊湊的工業生產線布局中。泵體的進出口在同一軸線上，并且位于同一水平面上，這種設計簡化了管道連接，減少了管道系統中的彎頭和變徑等管件的使用，從而降低了管道阻力。

葉輪與蝸殼

??其葉輪為離心式葉輪，葉輪的葉片形狀經過精心設計。一般采用后彎式葉片，這種葉片形式能夠有效地將電機輸入的機械能轉化為液體的動能和壓能。當葉輪高速旋轉時，液體被葉輪帶動做離心運動，從葉輪中心向邊緣甩出。蝸殼則是用來收集從葉輪甩出的高速液體，并將液體的動能進一步轉化為壓能。蝸殼的形狀為螺旋形，其斷面面積逐漸增大，使得液體在蝸殼內的流速逐漸降低，壓力逐漸升高。

電機與泵體的連接

??電機與泵體采用直聯式連接方式。這種連接方式具有結構緊湊、傳動效率高的優點。電機的輸出軸直接與泵的葉輪軸相連，避免了中間傳動環節（如皮帶、聯軸器等）的能量損失，確保了電機的動力能夠高效地傳遞給葉輪。直聯式連接也減少了設備的占地面積，并且提高了設備的整體穩定性。

吸入過程

??當ISG型立式管道泵啟動時，電機帶動葉輪高速旋轉。在葉輪中心區域，由于葉輪的旋轉，形成了一個低壓區。這個低壓區的壓力低于吸入管路中的液體壓力。根據壓力差原理，吸入管路中的液體在外界壓力的作用下，被壓入葉輪中心區域。液體在進入葉輪中心時，其流向是沿著葉輪的軸向方向。

甩出與能量轉換過程

??進入葉輪中心的液體，隨著葉輪的高速旋轉，被葉輪的葉片帶動做圓周運動。由于離心力的作用，液體從葉輪中心向葉輪邊緣甩出。在這個過程中，電機輸入的機械能首先轉化為液體的動能，液體的流速迅速增加。當高速液體進入蝸殼后，蝸殼的特殊形狀使得液體的流速逐漸降低，根據能量守恒定律，液體的動能逐漸轉化為壓能。隨著液體在蝸殼內的流動，壓力不斷升高。

排出過程

??經過蝸殼內能量轉換后的高壓液體，通過泵的出口排出到排出管路中。排出的液體能夠克服管路中的阻力，將液體輸送到所需的位置。整個過程是一個連續的、動態的能量轉換和液體輸送過程，只要泵處于運行狀態，這個過程就會持續不斷地進行。

建筑給排水系統

??在建筑物中，無論是高層住宅、商業大廈還是工業廠房，都需要可靠的給排水系統。ISG型立式管道泵可以用于建筑物的生活用水供應。它能夠將市政供水管網中的水提升到建筑物的各個樓層，滿足居民和用戶的用水需求。在排水方面，它可以將建筑物內的污水、廢水等排到市政污水管網或者污水處理設施中。例如，在高層住宅中，它可以安裝在地下室的設備間，將生活用水從市政管網抽到樓頂?shù)乃渲袃Υ?，然后再通過重力供水方式為各樓層提供穩定的水壓；在商業大廈中，它可以為中央空調系統的冷卻水循環提供動力，確?？照{系統的正常運行。

工業循環水系統

??在工業生產中，許多設備需要循環水來進行冷卻或者作為工藝介質。ISG型立式管道泵在工業循環水系統中扮演著重要角色。例如，在發電廠中，它可以用于冷卻汽輪機的凝汽器。凝汽器中的蒸汽需要被冷卻成水以便循環使用，ISG型泵將冷卻水從冷卻水池中抽出，送到凝汽器中對蒸汽進行冷卻，然后再將受熱后的冷卻水送回冷卻水池進行冷卻循環。在化工生產中，它可以用于輸送化工原料溶液在工藝設備之間進行循環，確?；瘜W反應的順利進行。

農業灌溉系統

??在農業領域，ISG型立式管道泵可用于農田灌溉。它可以將水源（如河流、池塘、水井等）中的水提升到一定高度，然后通過灌溉管道將水輸送到農田的各個角落。特別是在一些地勢較高或者距離水源較遠的農田，這種泵能夠有效地解決灌溉水源不足的問題。而且，它可以根據不同的灌溉需求調整流量和揚程，實現精準灌溉，提高農業用水的效率。

消防系統

??在消防系統中，可靠的供水是至關重要的。ISG型立式管道泵可以作為消防泵使用。當發生火災時，它能夠迅速啟動，將消防水池或者市政供水管網中的水以足夠的壓力輸送到消防管網中，為滅火設備（如消火栓、自動噴水滅火系統等）提供水源。它的快速啟動能力和穩定的供水性能，能夠在火災初期為滅火工作提供有力的支持，保障人員和財產的安全。
