一、概述

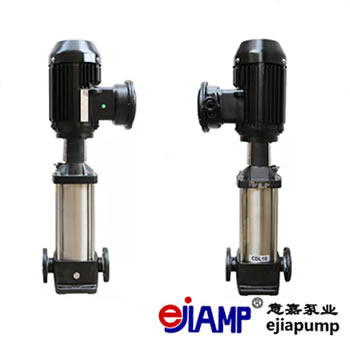

CDL/CDLF立式多級泵是一種高效、節能、可靠的流體輸送設備，廣泛應用于工業、農業、城市供水、消防等眾多領域。本說明書旨在為用戶提供關于CDL/CDLF立式多級泵的詳細信息，包括其結構特點、工作原理、性能參數、安裝調試、操作使用、維護保養以及常見故障排除等內容，以幫助用戶正確、安全地使用和維護該設備。
二、結構特點
CDL/CDLF立式多級泵采用先進的水力模型和制造工藝，具有以下顯著的結構特點：
（一）立式結構
泵體采用立式設計，占地面積小，安裝方便。這種結構使得泵在運行過程中更加穩定，減少了振動和噪聲的產生，同時也便于管道的連接和布置。
（二）多級葉輪
配備多級葉輪，通過葉輪的串聯工作，能夠?qū)崿F(xiàn)較高的揚程。每級葉輪都經過精心設計和優化，具有高效的水力性能，能夠有效地提高泵的工作效率。
（三）優質材料
泵體、葉輪等關鍵部件采用優質的不銹鋼或其他耐腐蝕材料制造，具有良好的耐腐蝕性和耐磨性，能夠適應各種惡劣的工作環境，延長泵的使用壽命。
（四）機械密封
采用高性能的機械密封，密封效果好，泄漏量小，能夠有效地防止介質的泄漏，保證泵的安全運行。機械密封具有自潤滑和冷卻功能，能夠適應長時間的連續運行。
三、工作原理
CDL/CDLF立式多級泵的工作原理基于離心力的作用。當電機帶動泵軸旋轉時，葉輪隨之旋轉，葉輪中的液體在離心力的作用下被甩向葉輪的邊緣，從而獲得能量，提高了液體的壓力和速度。液體從葉輪的邊緣流出后，進入下一級葉輪，繼續獲得能量，如此逐級傳遞，直到液體達到所需的揚程后，通過泵的出口排出。
在泵的運行過程中，吸入室不斷地補充液體，以維持泵的正常工作。機械密封能夠有效地防止液體的泄漏，保證泵的密封性能。
四、性能參數
CDL/CDLF立式多級泵的性能參數主要包括流量、揚程、功率、轉速等，具體參數如下：
（一）流量
流量范圍：[具體流量范圍]，單位：m3/h。流量的大小取決于泵的型號和葉輪的尺寸，用戶可以根據實際需求選擇合適的泵型。
（二）揚程
揚程范圍：[具體揚程范圍]，單位：m。揚程是指泵能夠?qū)⒁后w提升的高度，它與泵的級數和葉輪的直徑有關。
（三）功率
功率范圍：[具體功率范圍]，單位：kW。功率是指泵在運行過程中所消耗的電能，它與流量、揚程等參數有關。
（四）轉速
轉速：[具體轉速]，單位：r/min。轉速是指泵軸每分鐘的旋轉次數，它直接影響泵的性能和流量。
五、安裝調試
（一）安裝前的準備工作
1. 檢查泵的外觀是否有損壞，零部件是否齊全。
??2. 確認基礎的尺寸和強度是否符合要求，基礎應平整、堅固，能夠承受泵的重量和運行時的振動。
??3. 準備好安裝工具和材料，如扳手、螺絲刀、密封墊等。
（二）安裝步驟
1. 將泵放置在基礎上，調整泵的位置，使其中心線與管道的中心線對齊。
??2. 使用地腳螺栓將泵固定在基礎上，擰緊螺母時應注意力度均勻，防止泵體變形。
??3. 連接進出口管道，管道的連接應牢固、密封，避免泄漏。在連接管道時，應注意管道的重量不應直接作用在泵體上，應設置合適的支架來支撐管道。
??4. 安裝電機，電機的安裝應符合電機的安裝要求，確保電機與泵的軸同心，聯軸器的安裝應正確，間隙應符合要求。
（三）調試
1. 檢查泵的安裝是否正確，各連接部位是否牢固，管道是否通暢。
??2. 向泵內注入適量的液體，檢查泵的密封性，如有泄漏應及時處理。
??3. 接通電源，點動電機，檢查電機的旋轉方向是否正確。如方向不正確，應立即停止電機，調整電源相序。
??4. 啟動泵，觀察泵的運行情況，檢查泵的振動、噪聲、溫度等是否正常。如有異常情況，應立即停止泵的運行，查找原因并進行處理。
六、操作使用
（一）啟動前的準備工作
1. 檢查泵的進出口閥門是否處于正確的狀態，進口閥門應全開，出口閥門應關閉。
??2. 檢查泵內是否充滿液體，如有空氣應及時排出。
??3. 檢查電機的絕緣電阻是否符合要求，接地是否良好。
（二）啟動操作
1. 接通電源，啟動電機，待泵運轉正常后，緩慢打開出口閥門，調節流量至所需值。
??2. 在泵的運行過程中，應密切觀察泵的運行情況，如壓力、流量、溫度等參數是否正常，如有異常情況應及時處理。
（三）停止操作
1. 關閉出口閥門，停止電機的運行。
??2. 關閉進口閥門，如有需要，可將泵內的液體排空。
七、維護保養
（一）日常維護
1. 定期檢查泵的外觀，查看是否有損壞、泄漏等情況。
??2. 檢查泵的振動和噪聲情況，如發現異常應及時處理。
??3. 定期檢查電機的絕緣電阻和接地情況，確保電機的安全運行。
（二）定期保養
1. 定期更換機械密封和潤滑油，以保證泵的密封性能和潤滑效果。
??2. 檢查葉輪、泵體等部件的磨損情況，如有磨損應及時更換。
??3. 定期清洗泵的進出口管道和過濾器，防止堵塞。
八、常見故障排除
（一）泵不出水
1. 可能原因：泵內有空氣，進口管道堵塞，葉輪損壞等。
??2. 排除方法：排出泵內空氣，檢查進口管道是否通暢，更換損壞的葉輪。
（二）流量不足
1. 可能原因：出口閥門開度不夠，葉輪磨損，管道堵塞等。
??2. 排除方法：增大出口閥門開度，更換磨損的葉輪，清理管道堵塞物。
（三）泵振動大
1. 可能原因：泵的安裝基礎不牢固，葉輪不平衡，聯軸器安裝不當?shù)取?/div>
意嘉泵業其他產品：管道泵 多級離心泵 磁力泵 排污泵 化工泵 螺桿泵 多級泵 隔膜泵 自吸泵 油桶泵 齒輪油泵 計量泵 屏蔽泵 離心泵 潛水泵 深井泵 塑料泵 氟塑料泵 液下泵 漩渦泵 紙漿泵 玻璃鋼泵 轉子泵 管道離心泵 濃漿泵 消防泵 水泵控制柜 污水泵 成套給水設備
??2. 排除方法：加固泵的安裝基礎，校正葉輪平衡，重新安裝聯軸器。
九、注意事項
1. 本泵在運行過程中，嚴禁超壓、超速運行，以免損壞泵體和其他部件。
??2. 定期檢查泵的運行情況，發現問題應及時處理，不得帶病運行。
??3. 在進行維護保養和檢修時，應先切斷電源，并掛上“禁止合閘”的警示牌，確保人身安全。
??4. 本泵應在規定的介質和溫度范圍內使用，不得輸送含有固體顆?；蚋g性強的介質，以免損壞泵體。
[上海意嘉泵業制造有限公司]
