ISG單級管道離心泵工作原理

ISG單級管道離心泵作為現代流體傳輸設備中的重要一員，以其高效節能、結構緊湊、安裝維護簡便等優點，在工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓等多個領域得到了廣泛應用。意嘉泵業將詳細解析ISG單級管道離心泵的工作原理，幫助讀者更深入地了解這一設備的運行機制和性能特點。

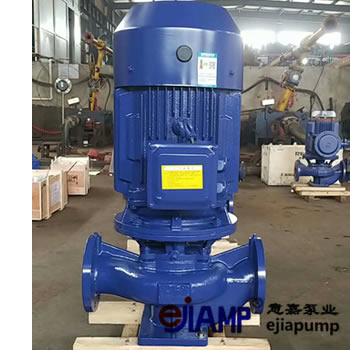

ISG單級管道離心泵采用立式結構設計，其進出口口徑相同且位于同一中心線上，這使得泵體可以像閥門一樣便捷地安裝于管路之中。泵體內部主要包含以下幾個核心部分：

? 葉輪：作為離心泵的核心部件，葉輪轉速高、輸出力大，其上的葉片對流經的液體施加離心力，是液體加速和排出的關鍵。

? 泵體（泵殼）：支撐并固定葉輪及其他內部構件，同時與安裝軸承的托架相連接，確保泵體的整體穩定性和可靠性。

? 泵軸：通過聯軸器與電動機相連，將電動機的轉距傳遞給葉輪，實現機械能的傳遞。

? 軸承：支撐泵軸并減少摩擦，有滾動軸承和滑動軸承兩種類型，需定期潤滑以保證其正常運轉。

? 密封環：安裝在泵殼內緣和葉輪外援結合處，以減少泵內高壓區向低壓區的泄漏，提高泵的效率和使用壽命。

? 填料函：封閉泵殼與泵軸之間的空隙，防止泵內水流外泄和外界空氣進入泵內，保持泵內的真空狀態。

ISG單級管道離心泵的工作原理主要依賴于葉輪對液體的離心力作用。其工作過程大致可分為三個階段：吸入、加速和排出。

吸入階段

當泵體內的葉輪開始旋轉時，由于離心力的作用，葉輪中心區域形成低壓區。這個低壓區與外部的高壓液體之間產生壓力差，從而驅使液體被吸入泵內。在這一階段，泵體的入口閥（如果有的話）會打開，允許液體順暢地進入泵體。

加速階段

隨著葉輪的持續旋轉，葉片對吸入的液體施加離心力，使液體沿著葉片的曲面向外加速。在這一過程中，液體的速度和壓力均得到顯著提高。由于葉輪的高速旋轉和合理的葉片設計，液體能夠迅速獲得足夠的動能以克服后續管道和設備的阻力。

排出階段

經過加速的液體在葉輪的作用下沿著泵殼的導流道被引向泵出口。在這一過程中，液體的速度逐漸降低，但壓力繼續升高。最終，液體通過泵出口被排出泵外，進入系統中的下一個環節。泵出口處的閥門（如果有的話）會根據系統需求調節液體的流量和壓力。

ISG單級管道離心泵以其獨特的結構和設計優勢，展現出以下主要性能特點：

? 高效節能：采用先進的水力模型和設計理念，使得泵在輸送液體時能夠最大限度地減少能量損失，提高泵的運行效率。

? 噪音低：由于葉輪和泵體的設計合理，以及軸承和密封環等部件的良好配合，泵在運行過程中產生的噪音相對較低。

? 結構緊湊：立式結構設計使得泵體占地面積小、外形美觀，便于在有限的空間內安裝和使用。

? 安裝維護簡便：泵體進出口口徑相同且位于同一中心線上，使得泵的安裝和拆卸變得簡單快捷。泵體內部部件的更換和維護也相對容易。

? 性能可靠：采用高質量的材料和先進的制造工藝，確保泵在惡劣工況下仍能穩定運行并保持較長的使用壽命。
