CDLF不銹鋼立式多級離心泵選型
一、CDLF不銹鋼立式多級離心泵--產品介紹：
CDLF不銹鋼立式多級離心泵（以下簡稱多級離心泵）是上海意嘉泵業制造有限公司吸取了國內外先進技術而設計制造的非自吸立式多級離心泵，采用標準立式電機和快裝式機械密封，更換非常方便。
CDLF不銹鋼立式多級離心泵是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。泵的過流部分均采用不銹鋼（304\316）材料制成，可適用于輕度腐蝕性介質。該產品可替代國外CR、CRN等同類產品。產品投放市場后，以其高效節能、質量可靠、使用范圍廣等特點，深受廣大用戶的喜愛。
二、CDLF不銹鋼立式多級離心泵--產品特征：
1、采用優良的水力模型和先進的制造工藝，大大提高泵的性能及使用壽命。
2、由于軸封采用材料為硬質合金及氟橡膠的機械密封，可提高泵運行的可靠性及輸送介質的溫度。
3、該不銹鋼多級泵的過流部分采用不銹鋼板沖壓焊接而成，使得泵可適用于輕度腐蝕性介質。
4、整體結構緊湊、體積小、重量輕、噪聲低、節能效果顯著，檢修方便。
5、輕型不銹鋼立式多級泵的進水口與出水口位于泵座同一水平線上，可直接用于管路當中。
6、采用標準電機，用戶可方便地根據需要配備電機。
7、可根據用戶需要配備智能保護器，對泵干轉、缺相、過載等進行有效保護。
三、CDLF不銹鋼立式多級離心泵--產品用途：
1、供水：水廠過濾與輸送，水廠分區送水、主管增壓、高層建筑增壓。
2、工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
3、工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
4、水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
5、灌溉：農田灌溉、噴灌、滴灌。
四、CDLF不銹鋼立式多級離心泵--輸送介質：
1、稀薄、清潔、不含固體顆粒或纖維的非易燃易爆液體。
2、泵可以輸送諸如礦泉水、軟化水、純水、清油和其它輕化工介質。
3、當輸送液體的密度或粘度大于水，如需要，必須配用大功率電機。
4、泵是否適用于某一特定液體由多種因素決定，其中最重要的是氯含量、PH值、溫度和溶濟、油的含量等。
五、CDLF不銹鋼立式多級離心泵--運行條件：
1、稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
2、液體溫度：常溫型－15℃~+70℃、熱水型-15℃~+120℃。
3、環境溫度：最高+40℃。
4、海拔：最高1000m。
六、CDLF不銹鋼立式多級離心泵--電機：
電機為全封閉，風冷式二極標準電機
防護等級：IP55
絕緣等級：F
標準電壓，
50Hz：
1×220－230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V
七、CDLF不銹鋼立式多級離心泵--曲線條件：
下述條件適用于后面所示性能曲線。
1、所有曲線都基于電機在恒速2900rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm2/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
八、CDLF不銹鋼立式多級離心泵--型號意義：
CDL F 4 — 120
| | | |
| | | |______ 級數×10
| | |
| | |__________ 額定流量m3/h
| |
| |_____________ 流過部件為不銹鋼（304或316）
|
|_________________ 輕型不銹鋼立式多級離心泵

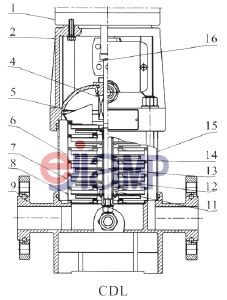

九、截面圖：
|
序號
|
零件名稱
|
材料
|
對照代號/AISI/ASTM
|
|
1
|
電機
|
|
|
|
2
|
泵頭
|
鑄鐵
|
ASTM25B
|
|
4
|
機械密封
|
|
|
|
5
|
出水導葉
|
不銹鋼
|
AISI304
|
|
6
|
導葉
|
不銹鋼
|
AISI304
|
|
7
|
支撐導葉
|
不銹鋼
|
AISI304
|
|
8
|
導流器
|
不銹鋼
|
AISI304
|
|
11
|
軸承
|
碳化鎢
|
|
|
12
|
葉輪
|
不銹鋼
|
AISI304
|
|
13
|
軸
|
不銹鋼
|
AISI304
|
|
14
|
葉輪隔套
|
不銹鋼
|
AISI304
|
|
15
|
耐壓筒
|
不銹鋼
|
AISI304
|
|
16
|
聯軸器
|
碳鋼
|
|
|
CDLF
|
|||
|
3
|
泵頭襯里
|
不銹鋼
|
AISI304
|
|
9
|
進出水段
|
不銹鋼
|
AISI304
|
|
10
|
底座
|
鑄鐵
|
ASTM25B
|
|
CDL
|
|||
|
9
|
進出水段
|
鑄鐵
|
ASTM25B
|
