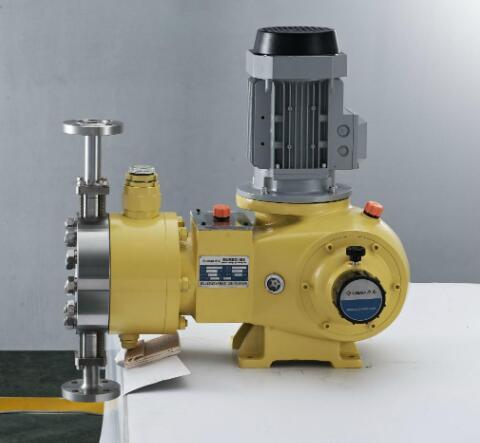

JYZR液壓隔膜式計量泵

　　一、JYZR液壓隔膜計量泵產品詳細介紹：

　　流量范圍： 0-700升/小時

　　壓力范圍： 0-22兆帕

　　功率： 1.1千瓦，1.5千瓦，220伏/380伏/400伏，50赫茲/60赫茲

　　驅動系統：兩相和三相標準電機或防爆電機。

　　流量控制：手動控制或(接收4-20mA信號)

　　防護等級：IP55，IP54

　　二、JYZR液壓隔膜計量泵特點：

　　1.無泄漏，維修方便，噪音低，使用方便。

　　2.計量精度優于機械隔膜泵，密封性能優于柱塞泵。

　　3.行程調節器可以實現遠程自動控制。

　　4.膜片采用多層復合結構壓制，超韌聚四氟乙烯耐酸膜的氟塑料化工泵層，第二層EPDM彈性橡膠，第三層3.0mmSUS304支撐鐵芯，第四層增強尼龍纖維，第五層EPDM彈性橡膠完全包裹，可有效提高膜片的使用壽命。

　　三。JYZR液壓隔膜計量泵材料：

　　泵頭： Sus304、Sus316、304聚四氟乙烯、316聚四氟乙烯

　　隔膜： PTFE

　　止回閥： SUS304、SUS316

　　球：氧化鋯，SUS304，SUS316，陶瓷

　　四。JYZR液壓隔膜式計量泵的工作條件：

　　溫度為：-30-90

JYZR液壓隔膜式計量泵結構原理:

液壓隔膜式式計量泵由電動機傳動機構、液壓系統等組成。
傳動機構
1．行程調節機構由曲軸、偏心輪、調節螺母、調節絲桿、調節手輪（柄)、刻度盤〔指針）和標尺構成，由改變偏心距來達到柱塞的相對行程。
2．由電機動力傳遞給蝸桿、蝸輪實現減速旋轉，促使曲軸、連桿機構作往復運動，帶動柱塞產生液力。
液壓系統
1．液壓隔膜式式計量泵液力端的柱塞由傳動端的曲柄連桿機構的往復運動帶動進行工作。管道離心泵柱塞在液壓腔內作往復運動，促使液壓油的壓力變化，使液壓隔膜式撓曲位移來輸送介質，液壓腔內液壓油量的相對穩定，由三闊的功能來保持。
2．液壓液壓隔膜式式計量泵的液壓系統，其結構由柱塞、缸體、缸蓋、進出口闊、液壓隔膜式和三闊組成（即：放氣過載闊、限位闊、補償闊：)。不銹鋼多級泵在工作中由膜片隔開液壓油和介質，故液壓隔膜式式計量泵有無泄漏的優點。
3．過載闊自動排出液壓油中進入液壓腔內的氣體,保證工作的平穩，避免了液壓油過多或排放管道受阻產生超壓自動開啟載載闊，達到保護目的。
4．限位補償裝置是借助液壓隔膜式推動限位闊的開放，按液壓腔內的真空度隨時補充油量，保證液壓腔內液壓油的充滿。
