您可以知道立式多級離心泵的詳細結構

　　一般來說，立式多級離心泵在同一泵軸上裝有多個葉輪，葉輪外部是液體導流裝置和泵殼。但是如何將葉輪安裝在泵的內部或外部呢？沒有其他兩個方面；一種是泵體，泵軸的導向裝置是沿著軸的水平部分，即所謂的臥式多級離心泵；不銹鋼多級泵另一種方法是將垂直于葉輪的泵軸切成多段，即所謂的分段式多級離心泵。

　　介紹了多級離心泵的結構：

　　1.本發明用于臥式分體多級離心泵。每個葉輪周圍都有相應的蝸腔，相當于在同一根軸上安裝了幾個單級蝸形泵，所以又叫蝸形多級泵。由于泵體的水平分割和泵體上吸排口的直接維修非常方便，所以整個轉子的改造只需分離泵蓋，不需要刪除連接管。泵的葉輪通常偶數對稱布置，大部分軸向力是平衡的，所以不需要安裝軸向平衡裝置。

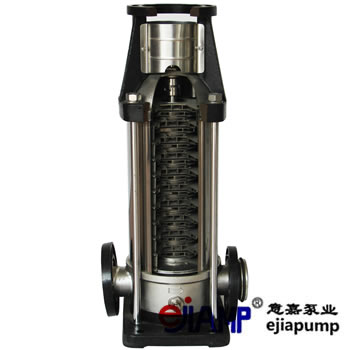

　　2.立式多級離心泵的結構：

　　安裝在泵軸上的葉輪數量代表離心泵的級數。中間的每個葉輪都裝有導向輪。導輪的作用與蝸殼基本相同，主要是將動能轉化為靜壓能。-一般是單吸，所有的進氣口都是一個方向。為了平衡軸向力，在端部后面安裝了一個平衡板，并連接到前入口。轉子可沿軸向左右移動，葉輪組的軸向力由平衡板的推力平衡，使轉子保持接近平衡位置。軸的兩端由軸承支撐并置于軸承座上，軸的兩端設有軸封裝置。

　　低壓鎘爐輸送的液體溫度一般在110左右，結構與一般立式多級離心泵基本相同，大部分可以相互配合使用。CDLF不銹鋼多級離心泵對于中壓鍋爐給水泵，由于工作壓力高、溫度低，對軸封裝置的要求通常較高。除了潤滑，一些軸承還通過循環水冷卻。一些鋼板用于將氣缸蓋滾出泵體。泵的一些支架采用中心支架。
