CDLKF浸入式多級離心泵的拆解和維護

俗話說得好磨刀不誤砍柴工；欲先善其事必先利器。如果想做得好，首先必須磨銳武器，及時維護也很重要；讓編輯人員為您帶來CDLKF浸入式多級離心泵的拆解和維護步驟：
 1的拆卸和組裝。拆卸前的準備工作
拆卸前，請仔細檢查設備，并根據設備要求和特定條件在指定的油底殼中準備所需的工具。
單獨準備另一個油底殼，以容納較小的零件，例如螺母等。注意不要將零件放在已安裝工具的油底殼中。
 2。拆卸過程
 Part：整體拆卸
 1。用固定扳手?jǐn)Q松出水口法蘭上的螺釘，拆下短管，將螺母和螺釘放入準備好的油盤中。
 2。使用與上述相同的方法卸下進水口的法蘭螺釘，并清潔法蘭上的墊子。您可以用一端輕輕敲打它，然后用鋸條對其進行清潔。
 3。用固定扳手卸下聯軸器的螺絲。將螺釘和螺母放在一起，然后將其放入油盤中。螺釘上有4個橡膠圈，1個鐵圈和1個價格彈簧墊圈。切勿殘酷地拆卸該拆卸裝置，以避免
損壞聯軸器
 4。用固定扳手卸下水泵的地腳螺絲，然后將固定臺上的螺母和所有墊圈放到零件油盤中，將水泵上下顛倒放水，然后將水泵抬到工作臺。
建議在舉升泵之前卸下平衡管，以免在舉升過程中損壞平衡管。
拆卸時，應嚴格保護零件的制造精度，以免損壞：拆卸桿時，應對每個中間部分進行緩沖，以防止中間部分松動和下沉，并且軸要彎曲。請注意以下事項：
 A。排空泵殼中的液體；
 B。如果軸承部件用稀油潤滑，則應將潤滑油排空；
 C。卸下阻礙拆卸的輔助管道，例如平衡管，水密封的水管以及其他管道和導線，不銹鋼多級泵拆卸順序：泵的拆卸步驟。所有卸下的部件應按順序放置。
 1。用扳手?jǐn)Q下聯軸器的固定螺絲，然后使用三角張緊器拉出聯軸器，取下聯軸器的鍵并將其放入零件油盤中，取下聯軸器并將其放在木板上。
 2。
 3。使用固定扳手卸下進水/出水端的軸承端蓋，將螺釘放入油盤，然后將軸承端蓋放在木板上。
 3。臨時安裝聯軸器，以防止在擰開壓縮螺母時軸和螺母一起旋轉。使用兩個特殊的固定扳手順時針卸下進水口和出水口上的壓緊螺母，并按順時針方向?qū)⒊鏊?br />拆下，將卸下的壓緊螺母放入油底殼，然后拆下聯軸器。 \\ n
 4。使用扳手卸下軸承座的螺釘，然后使用平行的張緊器將軸承座向下拉，將其按順序放在木板上，然后將卸下的螺母放在零件油盤中。
請勿過分用力，以免損壞設備。
 5。取下進水和出水兩端的擋水環，然后將它們放入零件油盤中。
 6。用扳手?jǐn)Q松填料壓蓋的螺釘并將其放入油盤中，取下進水口和出口端的填料壓蓋，然后將它們按順序放在木板上。
 7。使用鐵鉤清潔入口和出口端的加注口，并將入口端的水封環拆下到油盤中。


 8。放將工具油盤中的螺釘擰到平衡室的端蓋上，用平行張緊器拉下平衡室的端蓋，并將其放在木板上，然后拆下使用的螺釘，將其放入工具油中平移。
 9。臨時安裝聯軸器，用專用扳手卸下壓縮套筒，然后將其放入油盤中。
 10。輕輕向外拉動軸，卸下平衡板并將其按順序放在木板上。
 11。用扳手卸下緊固螺栓，然后將螺母放在板上。
 12。按順序卸下出水部分，葉輪，鑰匙和中間部分。 將鑰匙按順序放在木板上，然后將鑰匙放在零件油盤中。
 13。從進水部分上拆下軸，從軸上拆下定位套筒，然后將其放入油盤中，將軸放在鐵框的V型鐵上，再將進水部分放在木板上。
安裝前請三遍檢查，清理和準備
 1。檢查所有拆卸的零件，看它們是否缺失，損壞或破裂。如果損壞，則必須修理。必須更換丟失和不可用的零件，并且零件的模型必須與原始模型一致。 可以與其他部分結合使用。
 2。清洗所有拆下的部件，用碎布擦凈，然后用鋸片或砂紙清除生銹的部件。
 3。在安裝之前，浸入式離心泵需要用專用紙墊好。
首先使用粉筆在中間部分的邊緣上繪畫，管道離心泵將切好的紙片放在其上，然后用力按壓以保持紙上的粉筆灰比。注意確保紙張不會移動。
按照紙張上的形狀依次從內到外依次裁切。切割后，將其放在中間部分的另一側進行檢查，然后按合格的條件放入，否則必須修剪或切割。
使用相同的方法制作4個中間靠墊。
 4。測量完平衡室端蓋的直徑以制成用于平衡室端蓋的墊子后，測量軸承端蓋的直徑以制成2個用于軸承端蓋的墊子，并打孔3
 5。此外，用石棉紙制作法蘭接頭的4個墊子，并在安裝時留尾巴，以在安裝時調整位置。
四個泵體安裝垂直安裝方法
 1。將進水口部分放在三腳架上，并通過填充將其調整為水平。
 2。從軸的出水端插入定位軸套，然后反方向擰緊。軸套的端面與軸上螺紋的末端對齊。
 4。將帶有定位襯套的軸放入進水部分，用木塊墊住軸的底部，并注意確保軸垂直。
 4。安裝鑰匙，安裝一級葉輪，調節墊軸木塊的高度，以使葉輪蓋與中間部分位于同一平面上，然后在進水部分上放一塊墊子。如有必要，可在
方法位置上涂黃油，然后安裝中間部分。 按照此方法安裝其他鍵，葉輪和中間部分。
 5。安裝出口部分，在后面的中間部分放一塊墊子，然后安裝出口部分。
 6。為防止軸滑落，請臨時安裝平衡板。 請注意不要擰得太緊。
 7。安裝緊固螺栓
 8。將水泵放在工作臺上，抬起碼頭，注意要輕，使水泵四腳平衡，然后擰緊拉緊螺母以擰緊出水部分。
 9。將壓縮軸放在套筒上，即可連接軸裝置固定軸以防止旋轉。
 10。將墊子放在平衡室的端蓋上并安裝。
 12。在出口端安裝填充壓蓋。將擋水環安裝在軸套的出水端。
 13。將軸承箱安裝在出水口，注意方向，油孔應朝上，滴水孔應朝下。
 14。使用專用扳手在出水口安裝壓縮螺母，并臨時安裝聯軸器以防止擰緊時軸旋轉。
 15安裝出水端的軸承端蓋，并增加一個
 15。將軸承端蓋安裝在出水端，并在進水端部分加墊。
 16。在進水口安裝水封環。
 17。安裝填料函，請勿用螺釘擰緊。
 18。將擋水環安裝在進水端。
 19。將軸承座軸承安裝在進水端，注意方向，油孔應朝上，滴水孔應朝下。
 20。用專用扳手將壓緊螺母安裝在進水口上，臨時安裝聯軸器以防止軸旋轉，然后卸下聯軸器。
 21。安裝進水端的軸承端蓋并添加墊子。
 22。首先安裝鑰匙，然后安裝聯軸器。如果無法安裝，請不要用邊緣敲打它，但要取下它以檢查接觸面是否光滑或變形。如果有，請?jiān)谛藜艉笾匦掳惭b。如有必要，請用銅棒輕輕敲擊適當?shù)奈恢?，然后在固定到位后擰緊固定螺釘。
 23。包裝包裝；首先，應根據軸套的周長適當減小填料的長度，以免縮短漏氣量，影響安裝。密封接頭應傾斜45°。 接頭應完全相同，兩個填充接頭應錯開90°或180°。 請注意不要現在安裝太多，以免過多和過緊而影響聯軸器找到中心。

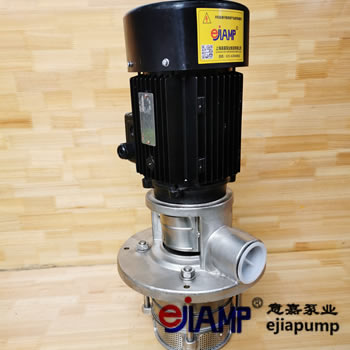

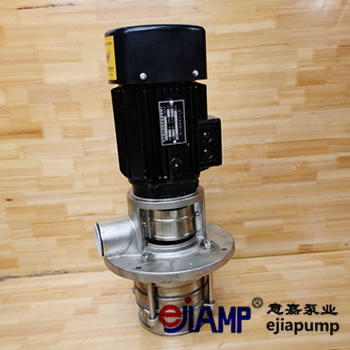

產品展示
