150WQ150-35-37_無堵塞潛水污水泵

無堵塞潛水污水泵產品說明
 QW無堵塞潛水污水泵是我公司開發的最新產品。這是一種水利機器，其中電機和水泵同軸地浸入介質中。該產品結構先進，流道寬，排污能力強。
這類泵的介質溫度不高于50℃，PH \\ u003d4?10，固體顆粒直徑為15-110mm，纖維長度為進口口徑的5倍。它廣泛用于市政工程建設工程，工廠和采礦企業的污水和醫院，酒店和居民區的污水排放。
150WQ150-35-37_無堵塞潛水污水泵該泵采用一體化泵電，下部泵結構，大通道葉輪流道設計；外形美觀，設計合理，性能優良，使用維修方便，工作條件廣泛，經久耐用，安全可靠。QW泵是在WQ泵的基礎上采用外部冷卻水套，并且水泵是自冷卻的并且可以脫水。 QW型高效潛水式非潛水泵堵塞的污水泵的適用范圍和使用條件
 QW型無堵塞潛水排污泵適用于輸送含沙，煤渣，尾礦，纖維和其他雜物的液體。主要用于冶金，礦山，火力發電廠等企業和建筑工地，污水處理廠，污水處理池排污和運輸是傳統排污泵的理想替代品。
的條件使用：
 1。 介質溫度不超過50℃，密度為1.0-1.3kg / msup3； PH值在5-9之間。
 2。 對于不帶內部自循環冷卻系統的泵，暴露于液位的電動機部件不超過1/2。
 3。 在正常情況下，必須在使用揚程范圍內使用泵，以確保電動機不過載。如果需要在整個揚程范圍內使用，請在訂購時另行注明。
 4。 運行期間電機電流不得超過電機的額定電流。

 QW高效潛水無堵塞污水泵的結構特征
 QW潛水排污泵主要由底座，泵體，葉輪和潛水電機組成。采用獨特的大通道葉輪結構，大大提高了污物通過能力。采用內部自流循環系統，并使用介質冷卻電機部件，更加安全可靠?？梢愿鶕?jù)用戶要求安裝定子繞組溫升保護，軸承溫升保護，油室漏水保護等，以提高電動泵的安全性；特別設計的絕緣等級為F的潛水電機可在惡劣條件下使用。
在一定條件下安全工作；雙導軌自動聯軸器安裝裝置可用于使裝置的安裝和維護方便快捷。
泵體和葉輪：精心選擇并匹配泵體和葉輪，使流道具有性能好，效率高，功率曲線平坦，不易過載，葉輪平衡準確，振動小，旋轉穩定
 Motor：特殊設計的潛水電機，IP68防護等級，F(xiàn)級絕緣允許高溫上升，潛水冷卻效果好，實際溫升低，電機絕緣壽命更長。
電機冷卻：電機的熱量通過機殼散開
熱量和介質會淹沒電機定子殼體的至少一半，以確?？煽亢桶踩倪\行。帶水套的電機允許脫水。
軸封：它采用兩個獨立的機械密封和流體動力密封，并結合專利技術進行密封，安全且無泄漏。
電機軸封采用串聯的兩到三個機械密封，以形成多個可靠的防御線。
一個位于泵的介質中，可有效防止水進入油腔，另外兩個位于油腔，以防止油進入電機。
變速箱：泵旋轉
 QW系列潛水排污泵的安裝有兩種形式：移動式和固定式自動安裝。
在移動安裝形式中，它由泵基座支撐，出口彎頭直接與軟軟管相連，簡單方便，并且可以輕松地將泵移動到不同的地方使用。
此表格僅限于75kw以下的水泵。
在固定安裝形式中，泵連接到聯接裝置，聯接底座固定在泵坑的底部。泵可以在導軌中上下移動。
放下泵后，耦合裝置自動與耦合底座耦合；抬起時，泵和聯結器底座會自動掉下。
油室：油室中充滿了合適的機械油，并安裝了兩個機械密封件。油室是一個屏障，可防止介質從泵軸進入電動機，從而防止介質滲入電極。如果第一個機械密封泄漏
，則來自油腔的緩沖介質無法直接進入電機。
同時，對兩個獨立的機械密封件的摩擦面進行潤滑和冷卻，以使機械密封件工作更可靠。此外，它還可以帶走下軸承的熱量和電動機的一些熱量。
軸承：下軸承構成了電動水泵軸的可靠支撐?？紤]到泵運行過程中產生的徑向，軸向力和脈動載荷，下部軸承可以由一到三套不同軸承類型的軸承組成。
確保設備的平穩運行和長壽命
電纜及其密封：
 A。該電纜是耐污水的橡膠護套軟電纜。電纜芯接口旨在在40°C的環境溫度和電動機的滿載功率下長期可靠運行。如果泵正在工作，則電動機將以非滿載功率運行或低于40°C。
更長的使用壽命。
 B。電纜橡膠套和電機密封套之間有一個密封和壓緊裝置，以防止介質從電纜和電機密封套之間的界面滲透到電機腔中。
 C。電纜護套和芯線之間有橡膠硫化，可以有效防止介質從電纜護套進入電機。
電機殼體：殼體，軸承殼體，蓋等組成馬達外殼。每個零件均連接有可靠的靜態密封。每個單元都經過嚴格的水壓測試檢查，以確保其水密性。
客戶需要時的電動泵安全保護：
 A。泄漏探頭：安裝在油室中，當泄漏介質達到一定比例時，將報告報警信號
 B。熱敏元件：安裝在電動機定子繞組中，如果電動機長時間過載，電動機繞組溫度升高或其他原因，電動機繞組發熱
達到一定值時，發出報警信號已發出
外部控制部門
系統用戶可以自備：
泵可以根據用戶要求配備自動水位控制裝置，中間端子和自動保護控制柜。
配套的專用電氣控制柜可以處理泵中的各種信號，以實現控制，保護，聲光報警以及單泵和多泵的多自動控制等功能。
性能曲線和主要參數：性能曲線上的曲線表示泵的推薦使用范圍。
當泵的流動介質發生變化時，必須注意，軸功率在使用過程中在電機的額定功率之內。發現過載時，電動機將燒毀。

150WQ150-35-37_無堵塞潛水污水泵--性能參數：

型號	口徑 (mm)	流量 (m3/h)	揚程 (m)	功率 (kw)	轉速 (r/min)	品牌
150WQ150-35-37	150	150	35	37	1450	上海意嘉泵業

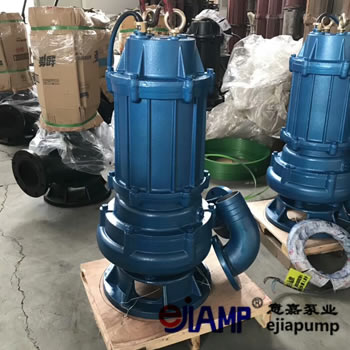

產品展示
