輕型不銹鋼多級離心泵技術參數||意嘉泵業推薦多級泵
一、產品概述：

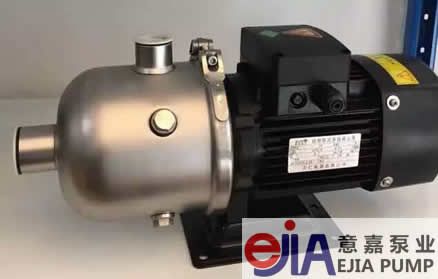

輕型臥式多級離心泵CHL，CHLK和CHLF（T）非自吸離心泵是意嘉泵業制造有限公司制造的主導產品，配加長軸電機采用了免修機械密封，緊湊式結構使泵尺寸很小，軸向入口和徑向出口。多級離心泵的過流部件均采用不銹鋼材料（304或316）制成，輕型不銹鋼多級離心泵具有低噪音，耐輕腐蝕，外形美觀、體積小、重量輕、使用壽命長等特點，不同材質的硬質合金密封，保證了不同介質輸送均無泄漏；噪音低：兩個低噪音軸承下的水泵，運轉平穩，除電機微弱聲響，基本無噪聲；故障率低：結構簡單合理，整機無故障工作時間大大提高。采用國內優秀水力模型優化設計而成，是理想的新一代高效節能輕型臥式多級離心泵。
二、應用范圍:
CHL，CHLK和CHLF（T）型多級泵（輕型不銹鋼多級離心泵）主要用于家庭型中央空調循環及工業上液體的傳輸。如脫礦物質水、軟水、凈化系統、輕油等的循環和增壓。
1）小型中央空調循環
2）冷卻系統
3）工業清洗
4）水處理（水的凈化）
5）水產養殖
6）施肥/計量系統
7）環境應用
三、工作條件:
稀薄、干凈、不凝、不爆炸、不含固體顆粒或纖維的液體。
液體溫度： 常溫型－15℃至+70℃
熱水型+70℃至+110℃
最大環境溫度：+40℃
最大運作壓力：10巴
最大進口壓力受最大運作壓力限制
介質酸堿性：PH4~9
四、輸送液體
1、稀薄、清潔、不含固體顆?；蚶w維的非易燃易爆液體。
2、泵可以輸送諸如礦泉水、軟化水、純水、清油和其它輕化工介質。
3、當輸送液體的密度或粘度大于水，如需要，必須配用大功率電機。
4、泵是否適用于某一特定液體由多種因素決定，其中最重要的是氯含量、PH值、溫度和溶濟、油的含量等。
五、曲線條件：
下述條件適用于后面所示性能曲線。
1、所有曲線都基于電機在恒速2900rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm2/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
六、電機:
電機為全封閉，風冷式二極電機
防護等級：IP55
絕緣等級：F
標準電壓，
50Hz：
1×220-240V
3×220-240V
380-415V
七、型號含義:
CHL 4 — 30
| | |
| | |______ 級數×10
| |
| |____________ 額定流量m3/h
|
|____________________ 輕型不銹鋼多級離心泵(過流部件不銹鋼304或316)
CHL K 4 — 30
| | | |
| | | |______ 級數×10
| | |
| | |____________ 額定流量m3/h
| |
| |_______________ 不銹鋼空調專用泵
|
|____________________ 輕型臥式多級管道離心泵(過流部件不銹鋼304或316)
八、結構圖：
|
序號
|
零件名稱
|
材料
|
對照代號/AISI/ASTM
|
|
1
|
進出水段
|
不銹鋼
|
AISI304
|
|
2
|
連接管
|
不銹鋼
|
AISI304
|
|
3
|
壓板
|
不銹鋼
|
AISI304
|
|
4
|
葉輪
|
不銹鋼
|
AISI304
|
|
5
|
軸
|
不銹鋼
|
AISI304
|
|
6
|
堵頭
|
不銹鋼
|
AISI304
|
|
7
|
出水導葉
|
不銹鋼
|
AISI304
|
|
8
|
機械密封
|
|
|
|
9
|
電機端蓋
|
鋁合金
|
|
|
10
|
底座
|
鑄鐵
|
ASTM25B
|
|
11
|
快速接頭
|
不銹鋼
|
AISI304
|
|
12
|
導葉
|
不銹鋼
|
AISI304
|
|
13
|
支撐導葉
|
不銹鋼
|
AISI304
|
|
14
|
導流器
|
不銹鋼
|
AISI304
|
九、性能參數：
|
型號
|
揚程
|
流量(m3/h)
|
電機功率(KW)
|
轉速(r/min)
|
|
CHL2-20
|
14
|
2
|
0.37
|
2900
|
|
CHL2-30
|
21
|
2
|
0.55
|
2900
|
|
CHL2-40
|
28
|
2
|
0.55
|
2900
|
|
CHL2-50
|
35
|
2
|
0.55
|
2900
|
|
CHL2-60
|
42
|
2
|
0.75
|
2900
|
|
CHL4-20
|
15
|
4
|
0.55
|
2900
|
|
CHL4-30
|
22
|
4
|
0.75
|
2900
|
|
CHL4-40
|
30
|
4
|
0.75
|
2900
|
|
CHL8-10
|
8.5
|
8
|
0.75
|
2900
|
|
CHL8-20
|
17
|
8
|
0.75
|
2900
|
|
CHL8-30
|
25.5
|
8
|
1.1
|
2900
|
|
CHL8-40
|
34
|
8
|
1.5
|
2900
|
|
CHL8-50
|
42.5
|
8
|
2.2
|
2900
|
|
CHL12-10
|
9.5
|
12
|
0.75
|
2900
|
|
CHL12-20
|
19.5
|
12
|
1.2
|
2900
|
|
CHL12-30
|
29.5
|
12
|
1.8
|
2900
|
|
CHL12-40
|
39.5
|
12
|
2.4
|
2900
|
|
CHL12-50
|
50
|
12
|
3
|
2900
|
|
CHL16-10
|
10
|
16
|
1.1
|
2900
|
|
CHL16-20
|
21
|
16
|
2.2
|
2900
|
|
CHL16-30
|
32
|
16
|
3
|
2900
|
|
CHL20-10
|
9.5
|
20
|
1.1
|
2900
|
|
CHL20-20
|
21
|
20
|
2.2
|
2900
|
|
CHL20-30
|
33
|
20
|
4
|
2900
|
