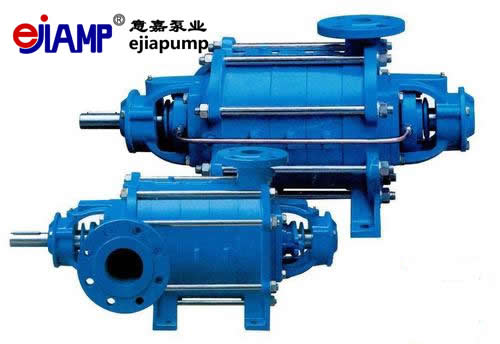

DG臥式多級離心泵

DG臥式多級離心泵產品概述：
 DG臥式多級離心泵系列單吸多級分段式臥式離心泵是在舊式DA泵的基礎上，對機構進行了大膽改進并采用了先進技術的一種高效節能的更新產品。液壓模型。 全部替換舊的DA泵，并根據輸入的介質和溫度導出DG，MD，DF系列泵。
 DG臥式多級離心泵技術參數：
流量：6.3-300m3 / h;
揚程：13-650m;
功率：2.2-400KW ;
速度：1450-2950r / min;
口徑：φ50-φ200;
溫度范圍：≤105℃;
工作壓力：≤3.0Mpa。
DG臥式多級離心泵型號含義：


DG臥式多級離心泵產品特性：
 1。先進的液壓模型，效率高，性能范圍廣。
 2。泵運行平穩且噪音低。
 3。軸封采用軟填料密封或機械密封，密封安全可靠，結構簡單，維修方便快捷。
 4。軸為全封閉結構，以確保不與介質接觸，不生銹且使用壽命長。
 DG臥式多級離心泵的結構特點：
 D和DG泵的入口和出口垂直向上。泵的入口部分，中間部分，出口部分和軸承體通過擰緊螺栓連接在一起。
根據泵揚程選擇泵級數。

該系列泵的轉子部分主要由軸和葉輪，軸套，平衡板和其他安裝在軸上的零件組成。葉輪的數量由泵級數決定。
軸上的零件用平鍵和軸螺母固定，以使其與軸集成在一起。
整個轉子的兩端都由滾動軸承或滑動軸承支撐。軸承由不同的模型確定，它們都不承受軸向力，并且軸向力由平衡板平衡。
在運行期間，泵允許轉子在泵殼中軸向移動，并且不能使用徑向球軸承。
滾動軸承用油脂潤滑，滑動軸承用稀油潤滑，油環用于白色潤滑和循環水冷卻。
泵的入口部分，中間部分和出口部分之間的密封表面全部用二硫化鉬潤滑脂密封。不銹鋼多級泵密封環和導葉襯套安裝在轉子部件和固定部件之間，以進行密封。 當磨損程度影響泵的性能時，應將其更換。
密封有兩種類型：機械密封和填料密封。
當泵用填料密封時，必須正確放置填料環的位置，并且填料的密封性必須適當，以使液體可以逐滴滲出。
泵的各種密封元件均安裝在密封盒中，必須將一定壓力的水通入該盒中，以發揮水密封，水冷卻或水潤滑的作用。
軸封上安裝了可更換的軸套，以保護泵軸。
次級高壓泵通常采用滑動軸承和稀油潤滑結構。 DG85-6 7，DG155-67泵可采用滑動軸承，稀油潤滑，滾動軸承和干油潤滑結構，其他型號均采用滾動軸承和干油潤滑。 潤滑結構。 中，低壓泵的主要部件通常由優質鑄鐵制成。使用鑄鋼或不銹鋼。該系列泵由原動機通過彈性聯軸器直接驅動。從原動機的方向，泵沿順時針方向旋轉。
