管道離心泵的結構以及原理

管道離心泵用于運輸液體，適用于工業和城市排水，建筑，住宅花園，加熱和冷卻管道及其他設備。

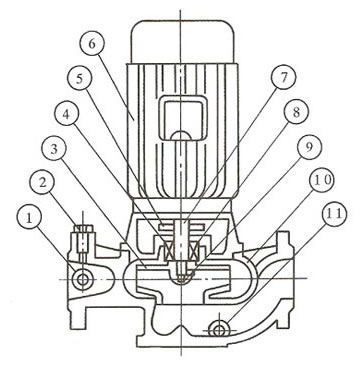

管道離心泵的基本結構由六部分組成，詳細信息如下：
折疊式葉輪
高速是離心泵的核心部分。這種巨大的力在葉輪葉片中起著重要作用，葉輪葉片是在平衡實驗之前組裝好的。
葉輪的內表面和外表面都很光滑，可以減少水的摩擦損失。

泵體 也稱為泵殼，它是泵的主體泵。 支持固定作用和連接到安裝軸承座的作用。
泵軸
泵軸的作用是連接聯軸器并啟動電動機。電動機帶有扭矩葉輪，因此它是機械能傳遞的主要部分。
折疊軸承
安裝在泵軸上的支撐泵軸組件可分為兩種類型。
滾動軸承使用黃油作為潤滑劑，通常為三分之二至四分之三：太多會引起起火的感覺，太少會引起噪音和熱量。
滑動軸承使用透明油作為潤滑劑。泵軸漏油過多會浮到基座上，漏油過多會導致軸承過熱并燒毀，從而引起事故。軸承期間泵的最高溫度應為85度。

通常在六十度運行。如果過高，請檢查是否有雜質。油是黑色的。不要在乎水的顏色。找到原因后，應及時處理。
波紋狀密封件
也稱為泄漏環。
由進口葉輪和泵殼之間的間隙引起的高水泵將通過該間隙流向低壓區域，并影響泵的質量。
間隙開始時，葉輪和泵殼會接觸，在嚴重的情況下會引起磨損。
為了增加流阻并減少損壞，應在泵殼和葉輪密封環的外邊緣加一個輔助結，并且密封間隙應在0.25到1.1 mm之間。
它主要由多個設備組成。
填料函的功能主要是阻塞泵殼與泵軸之間的間隙。不要讓泵中的液體流出，并防止其他介質進入泵。
泵軸需要通過水封填料的摩擦熱進行包裝，并通過水封環進行冷卻以保持泵的運行。
因此，在泵運行期間需要進行連續檢查，并且填料將在大約600小時內更換。
ISG管道離心泵的工作原理是：離心泵的作用，因此會受到離心力的影響。 使用泵體和輸水管道的前提是，必須在水箱中充滿水以形成真空，然后才能使用。推動葉輪葉片時，水可以快速旋轉，并且通過離心作用，水會飛離葉輪并抽水以形成真空區域。 在水壓的作用下，水源通過管網的壓力添加。 值得注意的是：在啟動離心泵之前，必須先向泵殼內注滿水，然后才能啟動，否則會引起熱泵體振動，降低出水量，并損壞離心泵。泵以避免設備事故。
