TD補水管道離心泵

TD補水管道離心泵是新一代大流量的立式單級管道式離心泵，泵配有標準電機和機械密封。相比上一代產品，本產品工作曲線范圍更加廣，效率更高，更不容易受到液體中雜質的影響。本系列產品設計為頂部可拉出的管道式結構，一般的維護檢修可不拆除管路。泵所有系列采用創新的便拆式機械密封，更換機械密封無需拆除電機。

TD補水管道離心泵功能特點
緊湊美觀。引進國外新一代管道式離心泵模型，性能不僅有較大提升，結構做到了更緊湊，搭配IE2/IE3高效節能電機，更加美觀高效。
安裝維護方便。經典的管道式結構設計，進出水同一水平線，安裝更方便，一般的維護可以不拆除管路系統。
噪音低。IE2/IE3高效節能電機，不僅效率更高，噪音還更低。
便拆式結構。TD所有系列均采用便拆式結構設計，機械密封維護可不用拆卸管路和泵體，方便適用。
如果單級離心泵中的壓力低于輸送液體的汽化壓力，可能發生汽蝕，為避免汽蝕，確保泵進口側有一小壓力，吸程H(米)可按下式計算：
H=Pbx 10.2-NPSH-Hf-Hv-Hs
H一吸程(米)
Pb一大氣壓力(巴)
在閉式管路中可以認為是閉式系統的系統壓力(巴)。
NPSH一凈正吸入壓頭(米)
可以在性能曲線中NPSH曲線上對應于流量處讀出。
Hf一入口處的管路損失(米)
其是對應于管路可能產生的流量時的值。
Hv一液體的汽化壓力(米)
其值的大小取決于液體的溫度和液體的汽化壓力值。
Hs一安全余量(米)
小為0.5米壓頭。
通過計算，如果“H”為正值，說明泵可以在吸程“H”的情況下運行;如果“H”為負值，說明泵必須要在進口有一個小壓力為相應“H”米的壓頭的情況下才可以正常運行。
注：一般情況下不進行以上計算。只有在下列情況下使用泵時才要對“H”進行計算：
1、液體溫度較高
2、液體流速超過了額定值
3、吸程較大或進口管路較長
4、系統壓力太小

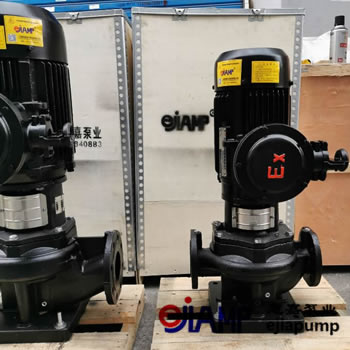

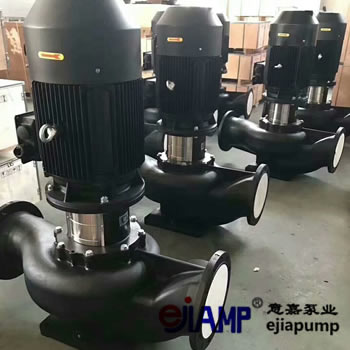

產品展示
