解析臥式管道離心泵的結構

解析臥式管道離心泵的結構
ISW臥式管道離心泵，是在吸收國內外同類產品*技術的基礎上，臥式管道離心泵采用國內通用離心泵之性能參數，自行研制開發的新一代節能、環保臥式離心泵。該泵性能優、可靠性高、壽命長、結構合理、 外形美觀，具有行業*水平。

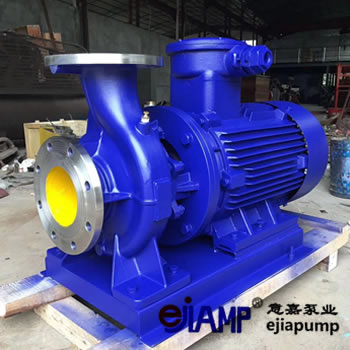

臥式管道離心泵為臥式結構，進出口口徑相同，且位于90°，可象角式閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。



1	底座	4	葉輪	7	擋水圈	10	軸
2	放水孔	5	取壓孔	8	端蓋
3	泵體	6	機械密封	9	電機

臥式管道離心泵結構：
　　1 電動機：直接與水泵聯接傳送動力，采用名牌電機。
　　2 泵軸：與電機同軸，為電機加長軸，確保了軸的同心，使泵運轉平穩。無噪音和振動現象，采用鍍鉻處理，增強了使用壽命。
　　3 擋水圈：防止因密封漏水而使電機進水。
　　4 機械密封：采用不銹鋼、碳化鎢、氟橡膠等材料制成。平衡式耐高溫。高壓機械密封，運行壽命長，不滲漏，對軸無磨損，不積水垢，保證工作環境的整潔。
　　5 取壓塞：可安裝壓力表直觀監控泵的正常高效運行
　　6 泵體：壓出塞和吸入室采用優秀水力模型設計而成，既美觀又高效，設有安裝底腳，便于安裝和運行穩固。
　　7 放氣塞：灌泵時排凈泵內空氣，保證了泵的正常啟動。
　　8 葉輪：臥式管道離心泵采用*的水力模型設計而成，具有高效率，可靠性好等特點

單級離心泵
