CDLF輕型不銹鋼多級泵結構圖及安裝

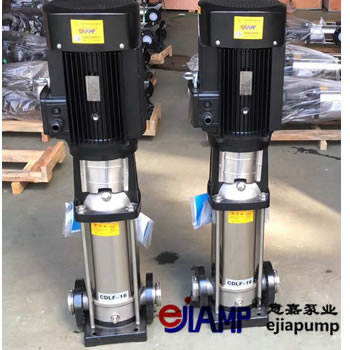

CDLF輕型不銹鋼多級泵是意嘉泵業采用國際先進技術制造而成，其大優點是采用先進水力模型設計，高效率，高節能。水泵內部葉輪、泵殼及其主要配件采用不銹鋼沖壓成形，流道特別光滑，軸瓦、軸套用硬質合金，具有超強的使用壽命，避免產生二次污染。軸封采用耐磨機械密封，無泄漏。電機采用鋁外殼，進口軸承，絕緣等級F級。泵運轉平穩，低噪音，整機質量可靠外形美觀、體積小、重量輕、運輸安裝方便，是理想的綠色環保、節能的水泵。

CDLF輕型不銹鋼多級泵--結構圖：

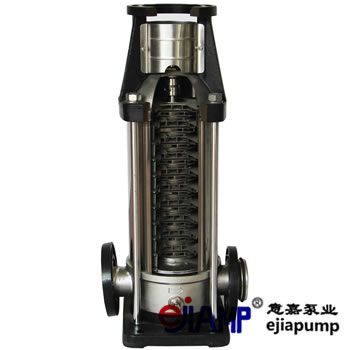

CDLF不銹鋼立式多級泵解剖圖

序號	零件名稱	材料	對照代號/AISI/ASTM
1	電機
2	泵頭	鑄鐵	ASTM25B
4	機械密封
5	出水導葉	不銹鋼	AISI304
6	導葉	不銹鋼	AISI304
7	支撐導葉	不銹鋼	AISI304
8	導流器	不銹鋼	AISI304
11	軸承	碳化鎢
12	葉輪	不銹鋼	AISI304
13	軸	不銹鋼	AISI304
14	葉輪隔套	不銹鋼	AISI304
15	耐壓筒	不銹鋼	AISI304
16	聯軸器	碳鋼
CDLF
3	泵頭襯里	不銹鋼	AISI304
9	進出水段	不銹鋼	AISI304
10	底座	鑄鐵	ASTM25B
CDL
9	進出水段	鑄鐵	ASTM25B



CDLF輕型不銹鋼多級泵--安裝：

1、CDLF型立式不銹鋼多級泵應于地面呈垂直安裝，。安裝時要保證有充足冷空氣進入電動機冷卻風扇。泵底箭頭表示通過泵的灌流方向。
2、為使泵可能產生的噪聲減至小，好在泵的二側及基礎與泵體之間安裝抗振固定件。對接法蘭、襯墊、螺栓、PJE聯營器是作為輔件提供的，必須單獨訂購。倘有必要，須對泵進行清潔、修理或更換時，應在泵的兩側安裝隔離閥，以防止系統排水。多級離心泵安裝管道要避免空氣堵塞，尤其在泵的吸入側更應注意。管子應該這樣安裝，即溫度變化所引起的任何拉伸都不會影響到泵。如果泵安裝在長管子上，在示的前面和后面都應適當地支撐。
3、如多級離心泵有被石子、樹葉、小支條等堵塞的危險，那就要采取措施來防止此類事情發生。在吸管部位安裝濾網即可。
4、在某些安裝情況下，排水管已經呈水平安裝，或由泵向下傾斜著，那么泵內的水就會或必然是隔一些時候流掉，泵應受保護不使葉輪空動轉。在泵的近旁裝上一節裝有真空閥的壞管，就可避免這種情況。環管的高點至少應與泵的電動機的連接盤齊平。這樣排水管就能單獨地從泵內排水，反之亦然。
5、排水閥關閉時，是禁止泵運轉的，因為這會引起泵內溫度/蒸氣形成的提高，從而導致泵損壞。如有在排水間關閉時，泵的運轉有任何危險的話，用一只旁通或放水管接到出口，這樣，應保證有小量的液體流 過泵。放水管，例如，可與水箱連接。
6、QDL、QDLF輕型多級泵的小量。
