DBY電動隔膜泵和氣動隔膜泵對比

　隔膜泵在過程控制中的作用是接受調理器或計算機的控制信號,改變被調介質的流量,使被調參數維持在所要求的規模內,從而到達生產過程的自動化,如果把自動調節系統與人工調節過程相比力,檢測單位是人的眼睛,調節控制單元是人的年夜腦,那么執行單位—隔膜泵就是人的手和腳,要實現對工藝進程某一參數如溫度,壓力,流量,液位等的調理控制,都離不開隔閡泵,因此正確選擇隔閡泵在過程自動化中具有重要意義。

　　1隔膜泵的組成與分類。

　　隔膜泵又稱控制泵,是履行器的主要類型,通過接受調節控制單位輸出的控制信號,借助動力操作去改變流體流量,隔閡泵一般由執行機構和閥門組成,若是按其所配執行機構使用的動力,隔閡泵可以分為氣動,電動,液動三種,即以壓縮空氣為動力源的氣動隔閡泵,以電為動力源的電動隔閡泵,以液體介質（如油等）壓力為動力的電液動隔閡泵,別的,按其功能和特征分,還有電磁閥,電子式,智能式,現場總線型隔閡泵等,隔膜泵的產物類型很多,布局也多種多樣,而且還在不斷更新和轉變,一般來講閥是通用的,既可以與氣動履行機構匹配,也能夠與電動執行機構或其他執行機構匹配。

　　2隔膜泵類型的選擇。

　　2,1隔膜泵的閥體類型選擇閥體的選擇是隔膜泵選擇中最重要的環節,隔閡泵閥體種類很多,經常使用的有直通單座,縱貫雙座,角形,隔閡,小流量,三通,偏疼旋轉,蝶形,套筒式,球形等10種,在選擇閥門之前,要對控制進程的介質,工藝條件和參數進行細心的闡發,搜集足夠的數據,了解系統對隔閡泵的要求,按照所收集的數據來確定所要使用的閥門類型,在具體選擇時,可從以下幾方面斟酌:。

　?。?）閥芯形狀結構主要根據所選擇的流量特性和不服衡力等因素考慮。

　?。?）耐磨損性當流體介質是含有高濃度磨損性顆粒的懸浮液時,閥芯,閥座接合面每一次關閉城市受到嚴重摩擦,因此閥門的流路要滑膩,閥的內部材料要堅固。

　?。?）耐侵蝕由于介質具有腐蝕性,在能滿足調理功能的情況下,盡量選擇布局簡單閥門。

　　（4）介質的溫度,壓力當介質的溫度,壓力高且轉變大時,應選用閥芯和閥座的材料受溫度,壓力轉變小的閥門。

　　（5）防止閃蒸和空化閃蒸和空化只發生在液體介質,在實際生產進程中,閃蒸和空化不但影響流量系數的計算,還會構成振動和噪聲,使閥門的利用壽命變短,因此在選擇閥門時應防止閥門發生閃蒸和空化。

　　2,2隔膜泵執行機構的選擇。

　　2,2,1輸出力的斟酌。

　　執行機構非論是何種類型,其輸出力都是用于克服負荷的有效力（主要是指不服衡力和不平衡力矩加上摩擦力,密封力,重力等有關力的感化）,是以,為了使隔閡泵正常工作,配用的執行機構要能發生足夠的輸出力來克服各種阻力,包管高度密封和閥門的開啟。

　　對雙作用的氣動,液動,電動履行機構,一般都沒有復位彈簧,作用力的年夜小與它的運行方向無關,是以,選擇執行機構的關鍵在于弄清最年夜的輸出力和電機的轉動力矩,對單作用的氣動執行機構,輸出力與閥門的開度有關,隔膜泵上的呈現的力也將影響運動特性,因此要求在整個隔膜泵的開度規模建立力平衡。

　　2,2,2執行機構類型簡直定。

　　對執行機構輸出力肯定后,按照工藝使用環境要求,選擇響應的執行機構,對現場有防爆要求時,應選用氣動履行機構,且接線盒為防爆型,不克不及選擇電動執行機構,若是沒有防爆要求,則氣動,電動履行機構都可選用,但從節能方面斟酌,應盡可能選用電動執行機構,對液動執行機構,其利用不如氣動,電動執行機構普遍,但具有調理精度高,動作速度快和安穩的特點,是以,在某些環境下,為了到達較好調節效果,必需選用液動執行機構,如發電廠透明機的速度調理,煉油廠的催化裝置反應器的溫度調理控制等。

　　3隔膜泵的作用體例選擇。

　　隔膜泵的作用體例只是在選用氣動執行機構時才有,其作用體例通過執行機構正反作用和閥門的正反作用組合形成,組合情勢有4種即正正（氣關型）,正反（氣開型）,歸正（氣開型）,反反（氣關型）,通過這四種組合形成的隔膜泵作用體例有氣開和氣關兩種,對隔膜泵作用方式的選擇,主要從三方面考慮:a）工藝生產平安,b）介質的特征,c）包管產品質量,經濟損掉最小。

　　4隔膜泵流量特征的選擇。

　　隔膜泵的流量特性是指介質流過閥門的相對流量與位移（閥門的相對開度）間的關系,抱負流量特性主要有直線,等百分比（對數）,拋物線和快開等4種,特征曲線和閥芯形狀如圖1和圖2所示,經常使用的理想流量特性只有直線,等百分比（對數）,快開三種,拋物線流量特征介于直線和等百分比之間,一般可用等百分比特性來取代,而快開特性主要用于二位調節及法式控制中,因此隔閡泵特性的選擇實際上是直線和等百分比流量特性的選擇。

　　隔膜泵流量特性的選擇可以通過理論計算,但所用的方式和方程都很復雜,目前多采取經驗準則,具體從下幾方面考慮:①?gòu)恼{(diào)理系統的調節質量分析并選擇,②從工藝配管情況斟酌,③從負荷轉變情況分析。

　　選擇好隔膜泵的流量特性,就可以按照其流量特性確定閥門閥芯的形狀和結構,但對像隔膜閥,蝶閥等,由于它們的布局特點,不成能用改變閥芯的曲面形狀來達到所需要的流量特性,這時候,可經由過程改變所配閥門定位器的反饋凸輪外形來實現。

　　5隔膜泵口徑的選擇。

　　隔膜泵口徑的選擇和確定主要依據閥的流通能力即Cv,在各類工程的儀表設計和選型時,都要對隔閡泵進行Cv計算,并提供隔閡泵設計說明書,從隔閡泵的Cv計算到閥的口徑確定,一般需經以下步調:。

　　1）計算流量簡直定,現有的出產能力,裝備負荷及介質的狀況,決定計較流量的Qmax和Qmin。

　　2）閥前后壓差簡直定,按照已選擇的閥流量特性及系統特點選定S（阻力系數）,再確定計較壓差。

　　3）計較Cv,根據所調理的介質選擇合適的計算公式和圖表,求得Cmax和Cmin。

　　4）選用Cv,按照Cmax,在所選擇的產品尺度系列中選取>Cmax且與其最接近的一級C。

　　5）隔膜泵開度驗算,一般要求最年夜計算流量時的開度≯90%,最小計較流量時的開度≮10%。

　　6）隔膜泵實際可調比的驗算,一般要求現實可調比≮10。

　　7）閥座直徑和公稱直徑簡直定,驗證適合后,按照C確定。

　　6竣事語。

　　隔膜泵的選擇是很是細致的工作,不但要有扎實的專業理論知識,還要有豐碩實踐經驗,選擇得好不但有利于調節控制回路PID參數的整定,使被調參數獲得較好地控制效果,也使隔膜泵的使用壽命年夜大增長,隔閡泵的選擇要因地制宜,并不是一成不變,要在實踐的過程中不竭總結和創新,特別隨著電機一體化技術,計較機和數字信息技術的應用,隔閡泵的結構功能變得更好,更周全,為選擇隔膜泵提供了極年夜的方便。

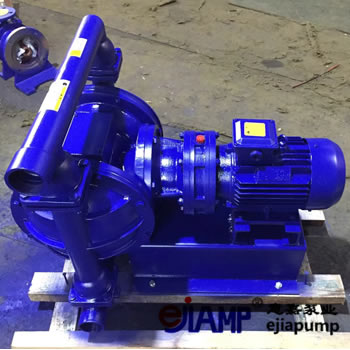

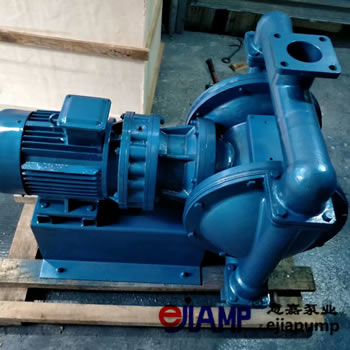

　　QBY氣動隔膜泵,DBY電動隔膜泵。

　　產物概述：。

　　QBY系列氣動隔膜泵采取壓縮空氣,蒸汽,工業廢氣為動力源,對各種腐蝕性液體,帶顆粒的液體,高粘度,易揮發,易燃,劇毒的液體,均能予以抽光吸盡,具有自吸泵,潛水泵,屏障泵,泥漿泵和雜質泵等輸送機械的很多優點,普遍適用于石油,化工,電子,陶瓷,紡織等行業。

　　該系列泵安設在各種特殊場合,用來抽送各種常規泵不克不及抽吸的介質,均取得了對勁的效果。

　　吸送介質規模：。

　　-隔膜泵花生醬,泡菜,土豆泥,小紅腸,果醬蘋果漿,巧克力等。

　　-隔膜泵油漆,樹膠,顏料。

　　-粘合劑和膠水,全部種類可用隔閡泵取。

　　-各類瓦,瓷,磚器及陶器釉漿。

　　-油井鉆好后,用隔閡泵沉積物及灌漿。

　　-隔膜泵各種乳化劑和填料。

　　-隔膜泵各種污水。

　　-用泵為油輪,駁船清倉吸收倉內污水。

　　-啤酒花及發酵粉稀漿,糖漿,糖蜜。

　　-隔膜泵礦井,坑道,地道,選礦,礦渣中的積水。

　　-隔膜泵水泥灌漿及灰漿,各類橡膠漿。

　　-各類磨料,侵蝕劑,石油及泥漿,清洗油垢及一般容器。

　　-各類劇毒,易燃,易揮發液體。

　　-各類強酸,強堿,強侵蝕液體。

　　由于隔膜泵輸出壓力是脈沖的,必需對脈動壓力進行穩壓,使脈動降低在一定規模內,這樣才能在測量流量中包管流體的壓力穩定,才能確保其丈量精度,為此,必需設計一個穩壓器,在氣動管路中,一般采取具有一定容量的氣室,容積固定的氣室,稱為定容氣室,容積隨壓力升高或降低而增年夜或減小的,稱為彈性氣室。

　　氣室中壓力隨著氣室中貯存氣體量的增加而升高,對于分歧容積的氣室,取得相同的壓力增量,所需的氣體增量是不不異的,容積年夜的氣室較容積小的氣室所需的氣體增量大,所以通常也就稱氣室體積大的貯存能力大,體積小的貯存能力小。

　　如果隔膜破裂,高壓的計量流體味很快進入液壓油箱,進而破壞油封進入傳動裝置的減速箱,后果很是嚴重,為了及早發現隔閡破裂,把損掉降到最低,德國勒瓦公司將隔膜改成帶報警的雙層隔膜,其隔閡為聚四氟乙烯塑料制成的雙層隔膜,兩張隔閡靠液壓油貼在一起,隔閡夾層裝有隔膜破損檢測系統,如果有一張膜片分裂,計量流體或液壓油將進入隔閡夾層,使壓力升高,壓力開關動作,通過傳感器把信號遠傳到中央節制室,發出報警。

　　隔膜改成雙層隔膜后,如果此中一張膜片損壞,隔閡檢漏系統馬上報警,另外一張膜片仍能維持運行一天,維修人員有充裕的時間采納措施,不致使液壓油與計量流體相混合或產生泄漏,保證在復雜和惡劣的介質條件下設備的密封平安和運行壽命。
