CDLF型立式不銹鋼多級離心泵

一、CDLF型立式不銹鋼多級離心泵--產品概述：
CDLF型立式不銹鋼多級離心泵(以下簡稱多級泵)是吸取了國內外先進技術而設計制造的非自吸立式多級離心泵，采用標準立式電機和快裝式機械密封，更換非常方便。泵的過流部分均采用不銹鋼(304316)材料制成，可適用于輕度腐蝕性介質。該產品可替代國外CR、CRN等同類產品。產品投放市場后，以其高效節能、質量可靠、使用范圍廣等特點，深受廣大用戶的喜愛。



二、CDLF型立式不銹鋼多級離心泵--產品特征：
1、采用優良的水力模型和先進的制造工藝，大大提高泵的性能及使用壽命。
2、由于軸封采用材料為硬質合金及氟橡膠的機械密封，可提高泵運行的可靠性及輸送介質的溫度。
3、泵的過流部分采用不銹鋼板沖壓焊接而成，使得泵可適用于輕度腐蝕性介質。
4、整體結構緊湊、體積小、重量輕、噪聲低、節能效果顯著，檢修方便。
5、泵的進水口與出水口位于泵座同一水平線上，可直接用于管路當中。
6、采用標準電機，用戶可方便地根據需要配備電機。
7、可根據用戶需要配備智能保護器，對泵干轉、缺相、過載等進行有效保護。

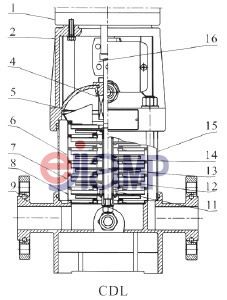

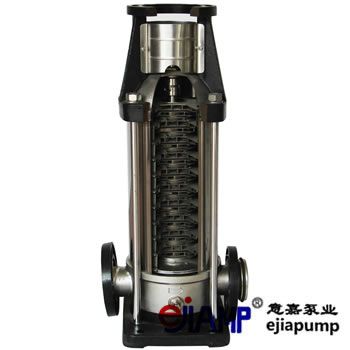

CDLF不銹鋼立式多級泵解剖圖

序號	零件名稱	材料	對照代號/AISI/ASTM
1	電機
2	泵頭	鑄鐵	ASTM25B
4	機械密封
5	出水導葉	不銹鋼	AISI304
6	導葉	不銹鋼	AISI304
7	支撐導葉	不銹鋼	AISI304
8	導流器	不銹鋼	AISI304
11	軸承	碳化鎢
12	葉輪	不銹鋼	AISI304
13	軸	不銹鋼	AISI304
14	葉輪隔套	不銹鋼	AISI304
15	耐壓筒	不銹鋼	AISI304
16	聯軸器	碳鋼
CDLF
3	泵頭襯里	不銹鋼	AISI304
9	進出水段	不銹鋼	AISI304
10	底座	鑄鐵	ASTM25B
CDL
9	進出水段	鑄鐵	ASTM25B

三、CDLF型立式不銹鋼多級離心泵--產品用途：
供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸性和堿性介質輸送。
水處理：超濾系統、反滲透系統、蒸餾系統、分離器和游泳池的水處理系統。
灌溉：農田灌溉、噴灌、滴灌。

四、CDLF型立式不銹鋼多級離心泵--輸送介質：
1、 稀薄、清潔、不含固體顆?；蚶w維的非易燃易爆介質。
2、諸如礦泉水、軟化水、純水、清油和其他輕化工介質。
3、泵主要材料為不銹鋼，可應用于抽送輕度腐蝕性介質。

五、技術參數：
流量：4.2-504m3/h；
揚程：24-240m；
功率：1.5-450kw；
轉速：1480r/min；
口徑：φ40-φ250；
溫度范圍：0-+90℃；
工作壓力：≤2.4Mpa。

六、CDLF型立式不銹鋼多級離心泵--型號意義：

CDL     F    4 — 120
|        |     |        |
|        |     |        |______  級數×10
|        |     |
|        |     |__________ 額定流量m3/h
|        |
|        |_____________ 流過部件為不銹鋼(304或316)
|
|_________________  CDLF型立式不銹鋼多級離心泵
