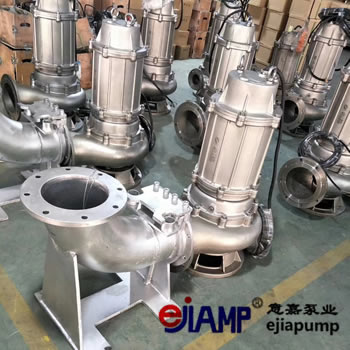

一、WQ型固定式自動耦合裝置潛水排污泵產品簡介
WQ型固定耦合式潛水排污泵是排污泵與自動耦合裝置相結合，實現配套一體化，本公司在消化、吸收國內外同類產品先進技術的基礎上研制成功的，具有高效、防纏繞、無堵塞、自動耦合、高可靠性和自動控制等優點，在排送固體顆粒及長纖維垃圾方面，具有獨特功能。
WQ型固定耦合式潛水排污泵系列泵排出水口徑為50∽600mm，流量10~7000m3/h,揚程為5∽60m,功率為1.5~315KW,通過固體顆粒直徑為20~145mm。
GAK型潛水排污泵的自動耦合裝置，包括耦合器、耦合法蘭、導桿、上固定板，在耦合底座與耦合滑板的接觸面上開有環形凹槽，凹槽上緊密固定有軟密封墊。采用上述結構，使耦合滑板和耦合底座的耦合接觸面被環形密封凹槽密封牢固.
WQ型固定耦合式潛水排污泵體積小、結構緊湊、效率高、可以根據用戶要求進行水位自動控制，并備有自動保護裝置及控制柜，雙導軌自動安裝系統等。
二、WQ型固定式自動耦合裝置潛水排污泵產品結構特點
WQ型固定耦合式潛水排污泵結構緊湊，并配合控制柜設置了各種狀態顯示，保護裝置，使得泵運行可靠、安全。
1、獨特的電纜密封設計，排除了電纜漏水的隱患。
2、定子采用F級絕緣，裝有熱保護元件。
3、18.5KW以上泵采用外循環水自動冷卻，保證電泵在低水位狀態下安全運行。
4、電機腔下底部裝有浮子開關，對電機側機械密封實施監護。
5、在泵與電機的油室上端裝有油水探頭，對水泵側機械密封實施監護，一旦漏水，控制系統將報警保護。
6、波紋管式雙端面機械密封，密封材料為碳化鎢、碳化硅及硬質合金，防止水進入電機，保證電機安全可靠運轉，可使泵安全連續運行8000小時以上。
7、副葉輪用于平衡機械密封外部壓力，防止水進入油室，從而延長電泵的使用壽命。
8、葉輪設計獨特，大流道能夠通過長纖維及污物，防纏繞、抗堵塞、過流能力強。
9、葉輪與蝸殼下端之間裝有可更換的耐磨套，保持泵以佳效率運行。
三、WQ型固定式自動耦合裝置潛水排污泵產品使用條件
1、電機額定電壓380V，頻率50HZ三相交流電源。
2、輸送介質溫度不超過60°。
3、輸送液體介質PH值為5-9。
4、輸送介質中固相物容積比在2%以下。
5、輸送介質密度小于1.2×103Kg/m3
6、水泵立式作業情況下，液位必須超過整泵的2/3，保證水泵在水中運行，起到水冷卻，保護電機作用。
四、WQ型固定式自動耦合裝置潛水排污泵產品用途
WQ型固定耦合式潛水排污泵主要用于市政工程、建筑、賓館、工業、醫院、飯店等行業。用于排送帶固體及各種長纖維的廢水、淤泥、城市生活污水（包括有腐蝕性、侵蝕性介質的場合）。
五、WQ型固定式自動耦合裝置潛水排污泵型號意義
型號200WQ250-22-30
出水口徑-200（mm）
固定耦合式潛水排污泵-WQ
流量-250（m3/h）
揚程-22（m）
功率-30（kw）

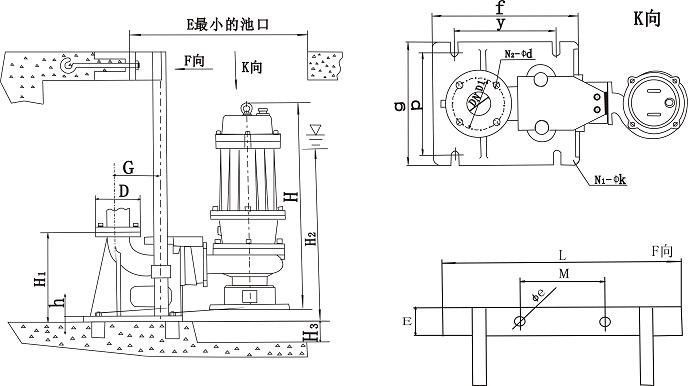

WQ型固定式自動耦合裝置潛水排污泵--連接尺寸：
| 序號 | 型 號 | DN | D | D1 | H | G | H1 | H2 | H3 | h | N1-φK | g | p | f | y | N2-φd | L | M | m | e | E |
| 1 | 25WQ7-8-0.55 | 25 | 100 | 75 | 540 | 170 | 270 | 380 | 100 | 18 | 4-φ16 | 260 | 230 | 310 | 215 | 4-φ18 | 470 | 400 | 100 | 16 | 550×550 |
| 2 | 25WQ8-22-1.1 | ||||||||||||||||||||
| 3 | 32WQ8-12-0.75 | 32 | 120 | 90 | |||||||||||||||||
| 4 | 40WQ12-15-1.5 | 40 | 130 | 100 | |||||||||||||||||
| 5 | 50WQ20-7-0.75 | 50 | 140 | 110 | 564 | 390 | |||||||||||||||
| 6 | 50WQ10-10-0.75 | ||||||||||||||||||||
| 7 | 50WQ20-15-1.5 | 582 | 400 | ||||||||||||||||||
| 8 | 50WQ15-30-2.2 | ||||||||||||||||||||
| 9 | 50WQ42-9-2.2 | ||||||||||||||||||||
| 10 | 50WQ17-25-3 | 650 | 539 | ||||||||||||||||||
| 11 | 50WQ40-15-4 | 725 | |||||||||||||||||||
| 12 | 50WQ25-32-5.5 | 800 | 540 | ||||||||||||||||||
| 13 | 50WQ20-40-7.5 | ||||||||||||||||||||
| 14 | 65WQ25-15-2.2 | 65 | 160 | 130 | 582 | 167 | 315 | 400 | 150 | 20 | 4-φ16 | 275 | 255 | 310 | 240 | 4-φ18 | 470 | 400 | 100 | 18 | 650×600 |
| 15 | 65WQ37-13-3 | 652 | 440 | ||||||||||||||||||
| 16 | 65WQ25-30-4 | 710 | 480 | ||||||||||||||||||
| 17 | 65WQ35-50-11 | 920 | 620 | ||||||||||||||||||
| 18 | 65WQ35-60-15 | ||||||||||||||||||||
| 19 | 80WQ40-7-2.2 | 80 | 185 | 150 | 640 | 167 | 350 | 430 | 150 | 25 | 4-φ20 | 295 | 255 | 295 | 255 | 4-φ18 | 470 | 400 | 100 | 18 | 650×600 |
| 20 | 80WQ43-13-3 | 652 | 440 | ||||||||||||||||||
| 21 | 80WQ40-15-4 | 755 | 510 | ||||||||||||||||||
| 22 | 80WQ50-20-5.5 | 775 | 510 | ||||||||||||||||||
| 23 | 80WQ65-25-7.5 | ||||||||||||||||||||
| 24 | 80WQ80-15-7.5 | ||||||||||||||||||||
| 25 | 100WQ85-10-4 | 100 | 205 | 170 | 800 | 214 | 420 | 540 | 200 | 25 | 4-φ20 | 340 | 300 | 400 | 305 | 8-φ18 | 510 | 440 | 60 | 20 | 750×650 |
| 26 | 100WQ65-15-5.5 | 970 | 650 | ||||||||||||||||||
| 27 | 100WQ100-15-7.5 | 825 | 550 | ||||||||||||||||||
| 28 | 100WQ85-20-7.5 | ||||||||||||||||||||
| 29 | 100WQ100-25-11 | ||||||||||||||||||||
| 30 | 100WQ100-35-18.5 | 940 | 630 | 900×750 | |||||||||||||||||
| 31 | 150WQ145-9-7.5 | 150 | 280 | 240 | 795 | 247 | 525 | 540 | 250 | 35 | 4-φ20 | 390 | 325 | 460 | 375 | 8-φ18 | 600 | 525 | 100 | 20 | 750×650 |
| 32 | 150WQ200-10-15 | 1060 | 710 | 1000×800 | |||||||||||||||||
| 33 | 150WQ180-15-15 | ||||||||||||||||||||
| 34 | 150WQ180-20-18.5 | ||||||||||||||||||||
| 35 | 150WQ150-26-18.5 | ||||||||||||||||||||
| 36 | 150WQ180-35-22 | ||||||||||||||||||||
| 37 | 150WQ200-30-37 | 1320 | 860 | 1300×900 | |||||||||||||||||
| 38 | 150WQ150-35-37 | ||||||||||||||||||||
| 39 | 200WQ300-7-11 | 200 | 315 | 280 | 1150 | 290 | 580 | 770 | 250 | 35 | 4-φ23 | 475 | 420 | 505 | 400 | 8-φ18 | 600 | 525 | 100 | 20 | 1000×800 |
| 40 | 200WQ250-11-15 | 1120 | |||||||||||||||||||
| 41 | 200WQ250-15-18.5 | 1130 | |||||||||||||||||||
| 42 | 200WQ400-10-22 | 1300×900 | |||||||||||||||||||
| 43 | 200WQ300-15-22 | ||||||||||||||||||||
| 44 | 200WQ400-13-30 | 1320 | 860 | ||||||||||||||||||
| 45 | 200WQ250-22-30 | 200 | 315 | 280 | 1290 | 290 | 517 | 920 | 250 | 35 | 4-φ23 | 480 | 440 | 500 | 400 | 8-φ18 | 600 | 525 | 100 | 20 | 1300×900 |
| 46 | 200WQ300-25-37 | 1370 | |||||||||||||||||||
| 47 | 200WQ250-35-45 | 1350×900 | |||||||||||||||||||
| 48 | 200WQ400-30-55 | 1450 | 1400×1100 | ||||||||||||||||||
| 49 | 200WQ200-60-75 | ||||||||||||||||||||
| 50 | 250WQ600-9-30 | 250 | 370 | 335 | 1660 | 440 | 720 | 1120 | 350 | 26 | 4-φ23 | 550 | 520 | 610 | 475 | 12-φ18 | 700 | 615 | 150 | 24 | 1600×1300 |
| 51 | 250WQ600-12-37 | ||||||||||||||||||||
| 52 | 250WQ600-15-45 | ||||||||||||||||||||
| 53 | 250WQ600-20-55 | 1700 | 1200 | ||||||||||||||||||
| 54 | 250WQ600-25-75 | 1750 | 1250 | ||||||||||||||||||
| 55 | 300WQ800-12-45 | 300 | 435 | 395 | 1845 | 460 | 760 | 1280 | 400 | 50 | 4-φ30 | 870 | 780 | 870 | 770 | 12-φ22 | 700 | 615 | 150 | 27 | 1800×1500 |
| 56 | 300WQ480-15-45 | ||||||||||||||||||||
| 57 | 300WQ400-20-45 | ||||||||||||||||||||
| 58 | 300WQ600-20-55 | 2060 | 1400 | ||||||||||||||||||
| 59 | 300WQ800-20-75 | 2120 | 1480 | ||||||||||||||||||
| 60 | 300WQ950-20-90 | ||||||||||||||||||||
| 61 | 300WQ950-24-110 | 2220 | 1520 | ||||||||||||||||||
| 62 | 350WQ1100-10-55 | 350 | 490 | 445 | 2150 | 460 | 760 | 1490 | 500 | 50 | 4-φ30 | 880 | 780 | 870 | 770 | 12-φ22 | 880 | 800 | 150 | 27 | 1450×1200 |
| 63 | 350WQ1180-13-75 | ||||||||||||||||||||
| 64 | 350WQ1200-15-90 | 2190 | |||||||||||||||||||
| 65 | 350WQ1130-18-90 | ||||||||||||||||||||
| 66 | 360WQ1250-20-110 | 2240 | 1520 | ||||||||||||||||||
| 67 | 350WQ1500-20-132 | 2480 | 1720 | ||||||||||||||||||
| 68 | 350WQ1500-26-160 | 2590 | 1800 | ||||||||||||||||||
| 69 | 400WQ1800-10-75 | 400 | 540 | 495 | 2000 | 620 | 920 | 1400 | 500 | 50 | 6-φ34 | 820 | 780 | 920 | 800 | 16-φ22 | 950 | 850 | 150 | 27 | 1600×1500 |
| 70 | 400WQ1690-12-90 | ||||||||||||||||||||
| 71 | 400WQ2000-13.5-110 | 2280 | 1600 | ||||||||||||||||||
| 72 | 400WQ1700-22-160 | 2600 | 1820 | ||||||||||||||||||
| 73 | 400WQ2000-18-160 | ||||||||||||||||||||
| 74 | 400WQ1950-23-185 | 2780 | 1950 | ||||||||||||||||||
| 75 | 400WQ1980-26-220 | 2850 | 2000 | ||||||||||||||||||
| 76 | 400WQ1800-32-250 | ||||||||||||||||||||
| 77 | 450WQ2300-10-90 | 450 | 615 | 565 | 2250 | 750 | 950 | 1520 | 650 | 50 | 6-φ34 | 950 | 850 | 980 | 880 | 16-φ22 | 980 | 830 | 150 | 36 | 1600×1380 |
| 78 | 450WQ2250-11-110 | ||||||||||||||||||||
| 79 | 450WQ2260-14-132 | 2350 | 1650 | ||||||||||||||||||
| 80 | 450WQ2280-20-185 | 2420 | 1700 | ||||||||||||||||||
| 81 | 450WQ2300-25-250 | 2870 | 2000 | ||||||||||||||||||
| 82 | 450WQ2300-29-280 | 2950 | 2200 | ||||||||||||||||||
| 83 | 450WQ2100-36-315 | 3100 | 2180 |
