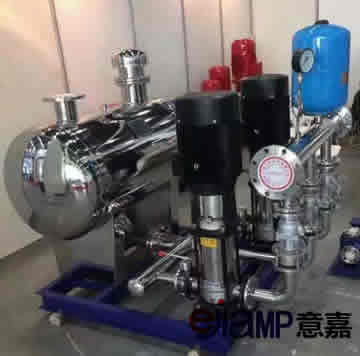

恒壓供水變頻裝置簡介：
恒壓供水系列變頻調速器是專門為風機、變頻多級泵、空氣壓縮機等流量和壓力控制特點而研制的專用變頻調速器。該機種具有通用變頻器的基本功能。變頻調速器設計主要考慮了節能及自動化的要求，內置自動節能、PID、簡易PLC及RS485通訊接口等功能，可以方便與PLC、電腦或總線進行通訊，方便客戶操作及監控。同時本公司還專門開發了一種專門處理恒壓供水的控制板，可以方便地與遠傳壓力表連用。

一、變頻恒壓供水特點:

變頻恒壓供水設備能自動24小時維持恒定壓力，并根據壓力信號自動啟動備用泵，無級調整壓力，供水質量好，與傳統供水比較，不會造成管網破裂及水龍頭共振現象
啟動平滑，減少電機水泵的沖擊，延長了電機及水泵的使用壽命，避免了傳統供水中的水錘現象
采用變頻恒壓供水保護功能齊全，運行可靠，具有欠壓、過壓、過流、過熱等保護功能
可根據用戶需要，選擇各種附加功能，如：電機定時輪換，休眠等功能

二、變頻器--工作原理:

變頻恒壓供水系統采用一電位器設定壓力(也可采用面板內部設定壓力)，采用一個壓力傳感器(反饋為4~20mA)檢測管網中壓力，壓力傳感器將信號送入變頻器PID回路，PID回路處理之后，送出一個水量增加或減少信號，排污泵控制馬達轉速。如在一定延時時間內，壓力還是不足或過大，則通過 PLC作工頻/變頻切換，使實際管網壓力與設定壓力相一致。另外，隨著用水量的減少，變頻器自動減少輸出頻率，達到了節能的目的。

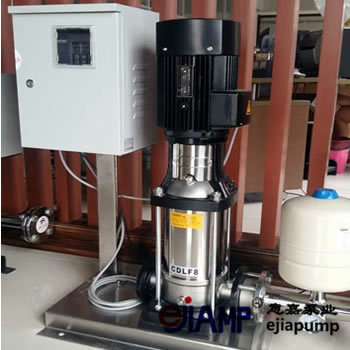

三、系統控制圖(以一臺變頻器控制一臺馬達為例)：

例：使用遠傳壓力表,量程0-10kg,反饋4-20mA,要求5kg壓力供水,上限6kg,下限4kg,面板起動停止,電位器給定目標值。
參數：
CD032=1 CD034=1
CD035=5 CD052=32
CD150=* CD151=*
CD152=* CD153=50
CD154=1 CD155=60
CD156=40
注: CD150、CD151、CD152按實際情況設定，隔膜泵一般情況恒壓供水CD151=80~100，CD152=2.5~3, CD153=0

四、變頻器--適用范圍:

管道離心泵采用變頻恒壓供水，具有高效節能，壓力穩定，運行可靠，操作簡單，占地少，噪音低，無污染，投資低，效益高等優點特別適用于：
賓館、寫字樓、公寓、居民小區等場所的生活給水和熱水采暖系統
高層建筑、大型民用建筑的消防給水系統
工礦生產企業
