潛水排污泵的安裝介紹

潛水排污泵的安裝：
潛水排污泵是潛水排污泵的縮寫。該通道在潛水泵的基礎上采用防堵塞設計，用于一次提升，中間提升和污泥回流。
主要用于市政工程，建筑施工，工業污水和污水處理場合，以排出含有固體和長纖維的污水兩種常見的安裝方法
潛水排污泵的安裝條件簡單，流量范圍大。它是水處理項目（尤其是中小型項目）中最常用的提升設備之一。
潛水排污泵的主要安裝方法有兩種：聯軸器安裝和移動安裝。
聯軸器安裝是通過耦合器將泵連接到管道。泵很容易從出口管上斷開。在維護期間，可以通過提升裝置將泵吊起。
聯軸器安裝適用于各種類型的潛水排污泵。這是潛水排污泵最常用的安裝方法。該耦合器由設備制造商提供全套。
移動安裝意味著泵的出口管通過軟管直接連接到水面，并且潛水排污泵可以在水池底部自動復位，也可以通過鏈條懸掛在提升設備上。
移動安裝不需要固定連接器和池底，這很容易移動。可以在維護期間將其與管道一起提升。
同時，由于安裝方法的原因，難以承受大扭矩，并且僅適用于小型潛水排污泵。
安裝條件圖的解釋

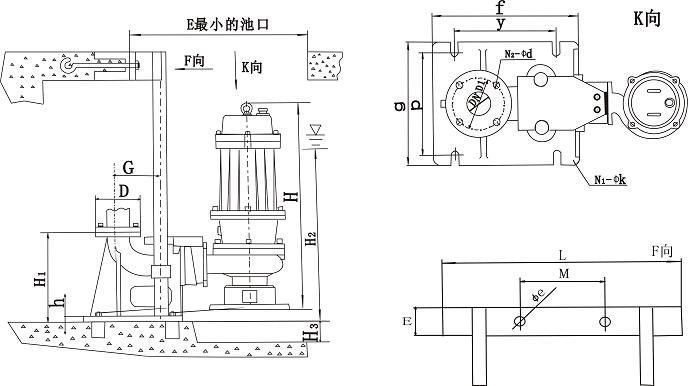

確認選擇后，WQ潛水排污泵的制造商將提供安裝條件圖。設計人員需要能夠閱讀每種尺寸和符號的含義。
示例如下：


 1最低操作級別
功率為11kW或更高的泵可以選擇安裝電動機冷卻系統來冷卻泵。如果未選擇冷卻系統，則電機將通過泵送介質直接冷卻。
兩種不同的冷卻方法具有不同的最低液位。直接冷卻方法比使用冷卻系統的方法需要更高的液位。
在制造商提供的安裝條件圖中，ISG管道泵實心三角形▼和空心三角形▽用于區分，其中▼表示具有冷卻系統，而▽表示不具有冷卻系統。
在上述情況的安裝條件圖中，有效最低液位為距帶有冷卻系統的耦合裝置底部的距離為570mm，不帶有冷卻系統的距離為785mm。
也就是說，當有冷卻系統時，有效液位可以降低215mm。
 2飛機的開口和位置
聯接潛水泵時，必須考慮潛水泵的最小開口尺寸。
案例中A方向的視圖顯示了泵最小安裝孔的尺寸1000×700mm。
定位時，多級泵安裝指南的池是基準。
這是因?yàn)闈撍盼郾玫亩ㄎ皇峭ㄟ^連接到聯接裝置的導桿完成的，而導桿的位置則由池側確定。
還必須以池邊作為參考線來執行連接器基座螺栓的定位。
根據以上示例，應首先確定距泳池邊緣253mm的螺栓孔的位置，然后再根據螺栓孔350mm的距離確定另外兩個螺釘。螺栓孔的位置。
最終反映在圖中的最重要尺寸是：頂面上開口的位置和大小，以及孔的位置和規格底部的嵌入式地腳螺釘。通常，預留孔用于設計后澆混凝土。
頂部導向桿通常通過膨脹螺栓固定。
 3電氣保護措施
由于潛水排污泵被淹沒，因此可能會發生泄漏并可能損壞泵，需要對此進行預防。
以潛水排污泵制造商為例，所采取的措施是：
低于7.5kW的泵配備了電動機繞組過熱保護元件和漏水探頭。
 11kW及以上的泵配有電機繞組過熱保護元件，浮子開關和漏水探頭。
對于30kW及以上的泵，在電機的上端蓋中增加了一個漏水探頭。
過熱保護元件位于定子繞組中電機。在異常運行條件下，隔膜泵當繞組穩定地達到過熱保護元件的設定值時，電動機將通過電氣柜過熱保護裝置停止運行。
漏水探頭用于漏水檢測。電機側入水后，將通過電控柜報警并停止。浮動開關用于檢測電動機側的機械密封和電動機腔體中的水是否失效。檢測到進水后，將通過電氣控制柜報警并停止。
在潛水排污泵的電氣安裝中，必須設計電氣控制裝置機柜根據選擇條件和制造商的電氣要求達到保護效果。
