立式管道循環泵結構圖

ISG系列單級單吸立式離心泵（簡稱管道循環泵）是本公司參照國際ISO2858和國家標準JB/T6878.2-93所規定的性能參數，管道離心泵結合本公司多年生產經驗而設計的第二代高效節能產品，是替代SG型管道離心泵、IS型離心泵、D型多級離心泵等常規泵的理想產品

立式管道循環泵--產品特點：
泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝在管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。葉輪直接安裝在電機的加長軸上，軸向尺寸短、泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。安裝檢修方便面，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式?？筛鶕?jù)管路布置的要求采用泵的豎式和橫式安裝。 系列流量范圍1.5～1600m3/h，揚程范圍5～125m，分基本型、分流型、切割型等多種規格

立式管道循環泵--產品用途
空調泵，單級離心泵供輸送清水及物理化學性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、冷暖水循環增壓及設備配套，使用溫度＜80℃。

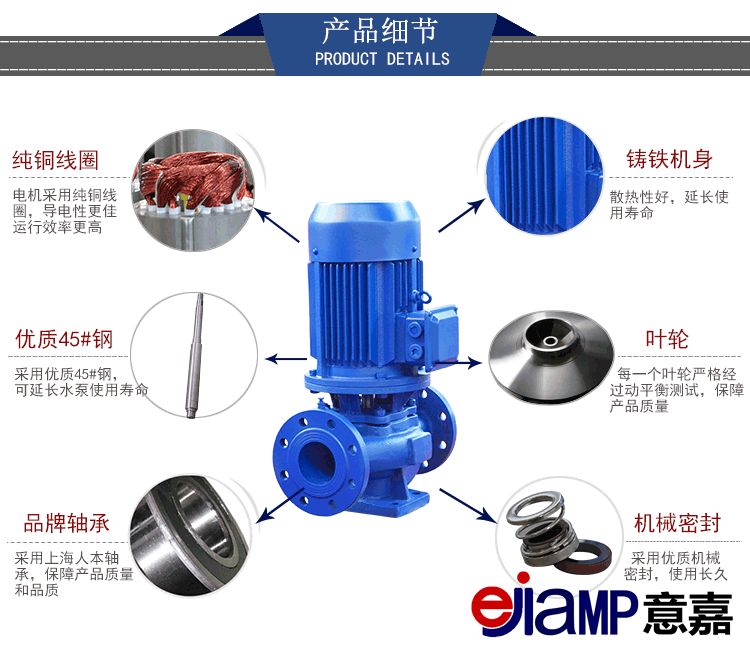

立式管道循環泵結構圖：
