磁力泵工作原理

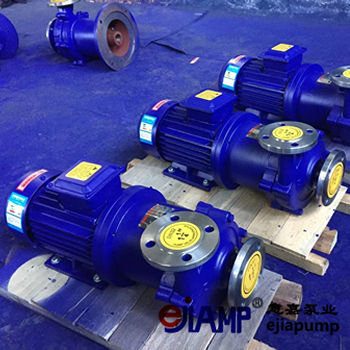

磁力泵由泵，磁力執行器和電機組成。 電磁執行器的關鍵組件是外磁轉子，內磁轉子和非磁絕緣套管。 當電動機帶動外磁轉子旋轉時，磁場可以穿透氣隙和非磁性物質，與葉輪相連的內磁轉子同步旋轉，實現動力的非接觸傳遞和轉換。動態密封變成靜態密封。
由于泵體和隔離套筒將泵軸和內磁轉子完全封閉，徹底解決了運行，滴落，滴落和泄漏的問題，并確保了易燃，易爆，有毒和有害介質泄漏的安全性通過煉油和化工行業中的泵密封消除了
隱患，有效地確保了員工的身心健康和安全。
 I。磁力泵的工作原理
 n對磁鐵n均勻排列并組裝在磁力執行器的內，外磁轉子上，從而使磁鐵零件形成完整的耦合磁系統彼此。當內磁極和外磁極彼此相對時，即兩個磁極之間的位移角為Φ\\ u003d 0時，磁系統的磁能最低；當磁極旋轉到相同的極性時，兩個磁極之間的位移角為Φ\\ u003d2π。
 / n，此時磁系統的磁能最大。
去除外力后，磁力會將磁體恢復到最低的磁能狀態，因?yàn)榇畔到y(tǒng)的磁極會互相排斥。
然后磁鐵移動，帶動磁轉子旋轉。
結構特征
 1。永磁體
由稀土永磁體制成的永磁體具有-45-400°C的寬工作溫度范圍，高矯頑力以及在磁場方向上的各向異性。當相同的磁極彼此靠近時，不會發生退磁。
良好的磁場來源。
 2。隔離套管
采用當使用金屬隔離套管時，該隔離套管處于正弦交變磁場中，并且在垂直于磁力線方向的截面上感應出渦流并將其轉換為熱。渦流的表達式是：
其中有Pe-eddy電流； K常數n-泵的額定轉速； T型磁傳遞扭矩；墊片中的F-壓力； D-墊片的內徑；材料的電阻率；材料的抗張強度。 排污泵
設計泵時，在工作條件下給出n和T。減少渦流只能從F，D等處考慮。
將高電阻，高強度的非金屬材料用于絕緣套管在降低渦流方面具有顯著作用。
 3。冷卻潤滑液流量的控制
在泵運行時，必須使用少量液體沖洗和冷卻內磁轉子和隔離套之間的環形間隙區域以及轉子的摩擦副。滑動軸承。
冷卻液的流量通常是泵設計流量的2-3。內磁轉子和絕緣套之間的環形間隙區域由于渦流而產生高熱量。
當冷卻和潤滑液不足或沖洗孔不平滑和堵塞時，介質的溫度將高于永磁體的工作溫度，這將逐漸失去內磁轉子和轉子的磁力。使電磁執行器失效。
當介質是水或水基液體時，環帶區域的溫度升高可保持在3-5°C；當介質是碳?xì)浠衔锘蛴蜁r(shí)，環空區域的溫度升高可保持在5-8°C。
 4?；瑒?dòng)軸承
滑動CQ磁力泵滑動軸承由浸漬石墨制成，填充有PTFE，工程陶瓷等。
 by
由于工程陶瓷具有良好的耐熱性，耐腐蝕性和耐摩擦性，因此磁力泵的滑動軸承大多由工程陶瓷制成。
由于工程陶瓷非常脆并且膨脹系數很小，因此軸承間隙一定不能太小，以免發生軸事故。
由于磁力泵的滑動軸承如果使用輸送的介質潤滑，則軸承應根據不同的介質和工作條件由不同的材料制成。
 5。防護措施
磁力驅動泵的從動部件在過載下運行或轉子被卡住時，磁力驅動器的主和從動部件將自動滑脫以保護泵。
這時，在主動轉子交變磁場的作用下，磁致動器上的永磁體將產生渦流和磁損耗，這將導致永磁體溫度升高并且磁致動器滑動并失效。


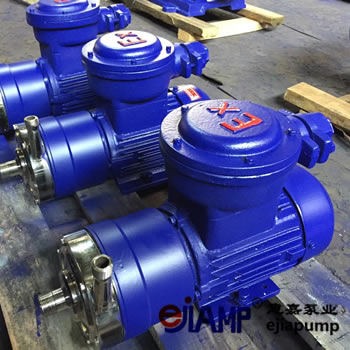

磁力泵的三個優點
與使用機械密封或填料密封的離心泵相比，磁力泵具有以下優點。
 1。泵軸從動態密封更改為封閉的靜態密封，從而完全避免了介質泄漏。
 2。不需要獨立的潤滑和冷卻水，從而降低了能耗。
 3。耦合傳動成為同步阻力，沒有接觸和摩擦。
功率消耗小，效率高并且具有阻尼效果，可減少發生氣穴振動時電機振動對泵的影響和泵對電機的影響。
 4。在過載期間，內，外磁轉子將相對滑動，這將保護電動機和泵。
 IV。操作注意事項
 1。防止顆粒進入
 1不允許鐵磁雜質和顆粒進入磁傳輸和軸承摩擦對。
 2運輸易結晶或沉淀的介質后，及時沖洗泵并停止泵，然后將水倒入泵腔中。運行1分鐘后，將其干凈排出，以確?；瑒?dòng)軸承的使用壽命。
 3輸送包含固體顆粒的介質時，應在泵流量管的入口處對其進行過濾。多級泵
 2。防止退磁
 1磁矩不能設計得太小。
 2應在規定的溫度條件下運行，嚴禁使用中等溫度。
可以在磁力泵隔離套筒的外表面上安裝鉑電阻溫度傳感器，以檢測環形間隙區域中的溫度升高，從而在溫度超過極限時發出警報或停止。
 3。防止干摩擦管道離心泵
 1嚴禁空轉。
 2不要撤離媒體。
 3關閉出口閥后，泵的連續運行時間不得超過2分鐘，以防止電磁執行器過熱和故障。

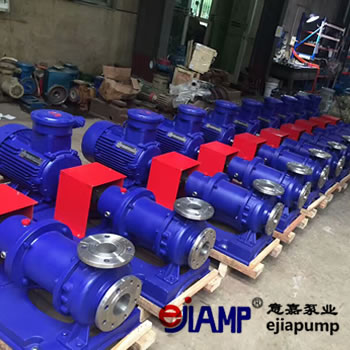

磁力泵的工作原理：
磁力泵的驅動部分由內，外磁轉子組成；隔離物將內部磁轉子和介質與外部磁轉子隔離。外磁轉子由電動機驅動，內磁轉子在旋轉過程中通過磁凝特性帶動旋轉，完成非接觸式扭矩傳遞，達到驅動泵的目的。
隔膜完全將內部磁轉子和介質與外部磁旋轉隔離開，因此磁力驅動泵與其他機械密封泵不同。它沒有動態密封，只有靜態密封。 滴水，泄漏，完全無泄漏。 磁力泵，結構簡單緊湊。使用獨特的潤滑和冷卻回路過程液體的一部分自動潤滑并冷卻傳動部件，從而無需使用復雜的管道系統，例如冷卻，沖洗和對機械密封泵進行快速冷卻。 設計入口壓力可以高達30MPa，這對于機械密封泵來說是很難做到的。
電磁泵，運行安全可靠，噪音低，無泄漏，過程場地清潔安全，是真正的工業環保產品。

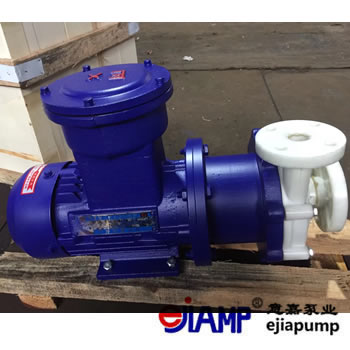

應用磁力驅動泵的應用領域：
隨著對環境保護的關注以及相應環境保護法規的頒布和實施，磁力泵以其無泄漏，靜態密封和低噪音而著稱，解決了工業系統中易碎物料的泵送問題。 ，它被稱為
它是一種環保的高科技分支產品。
近年來，磁力驅動泵得到了長足的發展，它們正逐漸取代具有相同性能的機械密封泵。它們已廣泛用于工業系統，例如油田，煉油，石化，化工，化肥，核電，冶金，食品和制藥。輸送不含固體顆粒的易燃，易爆，有毒介質，以及不允許被污染的介質。不適合運輸含有鐵磁性物質的介質
