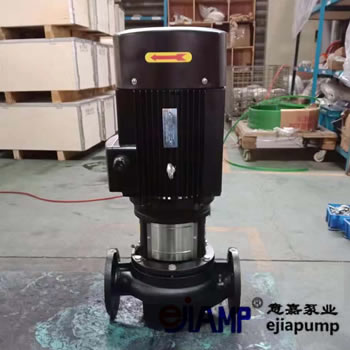

D50-60/2SWGR_管道循環泵

TD50-60/2SWGR管道循環泵,三相,葉輪鑄鋼材質 TD50-60/2SWGR管道循環泵安裝條件 產品有不同的安裝要求，具體的安裝要求如下:
1、 系統管路具有支撐泵的能力，2.2kW以下(包括2.2kW)電機的泵可以直接懸置于管道中;系統曾路不具有支撐泵的能力或泵電機功率大于2 2kW時，泵必須安裝在支架或底板上。
2.對于配套2.2kW以下(包括2.2kW)電機的系可以安裝在水平或垂直于管道的位置上;對于2.2kW以上電機的泵只能安裝在垂直于管道的位置上。



3、泵的安裝，要保證泵在使用時系統管路的張力不應傳遞到泵體上。
4、 為了保證電機的正常運轉，泵要安裝在保證有足夠冷卻的環境條件下，且冷卻空氣的溫度不能超過40C。
5、 如果泵安裝在戶外，必須配置合適的外罩以防止電器元件進水或凝露。
6、 為了方便對泵的檢查和維修，在泵的上、下方必須留有足夠的空間。泵電機小于5.5kW時最小留300mm;泵電機大于5.5kW (包括55kW )時最小留1000mm。單級離心泵
7、 為了防止噪音和振動，保證獲得最佳運行效果，泵在安裝時要采用減振底座。一般采用水泥底座，底座的重量應該是大于或等于1.5x泵重量
8、 為滿足客戶的不同需要，TD32~-TD150產品分為帶底板和不帶底板兩種。(底板尺寸見附件) TD50-60/2SWGR管道循環泵性能參數：流量：40立方米/小時；揚程：50米；轉速：2900轉/分鐘;電機功率：11KW. TD50-60/2SWGR管道循環泵適宜在清潔、稀薄、非侵蝕、非易燃易爆，且不含有任何可能對泵造成機械或化學損害的固體顆粒和纖維的液體中使用。具體對液體要求及應用如下表2;而在液體粘稠或密度較大情況下使用時會造成泵特性曲線的下降和能耗的增加。 液體溫度: -15C~ 110C 最大工作壓力:常規型為PN12巴;特殊型為PN16巴。
TD50-60/2SWGR管道循環泵型號含義為：
TD-----------------管道循環泵;
50----------------------吸排口的額定直徑DN為50毫米;
60-------------------額定揚程為60米;
2--------------------電機極數;
S------------------三相；
W------------------50HZ；
G------------------葉輪鑄鋼；
R------------------高溫高壓型.
TD50-60/2SWGR管道循環泵配有標準電機和機械密封。此類產品的結構與相近類型產品相比，更不易受到泵送液體中雜質的影響。 產品設計為頂部可拉出的拆裝形式，其可以在不影響管路系統的情況下對泵進行維修。所有泵采用創新式便拆式機械密封，更換機械密封無需拆卸電機。
TD50-60/2SWGR管道循環泵產品結構
TD50-60/2SWGR管道循環泵采用電機與泵可分離式結構，泵部分設計為可拉出形式。所有的該類產品都配有標準電機和機械密封。電機為全封閉、風冷式標準電機。其主要尺寸符合JB/T8680標準。 TD50-60/2SWGR管道循環泵泵體相當于一段管路。在泵進行維修時，可以用盲法蘭將泵體封堵，從而不影響系統的正常運行。 TD50-60/2SWGR管道循環泵的聯接法蘭尺寸符合GBT17241.6或IS07005-2/DIN2501標準中PN16時的有關規定。 TD50-60/2SWGR管道循環泵的進出口直徑符合有關標準尺寸。 TD50-60/2SWGR管道循環泵的泵頭是聯接電機和泵的裝置，其與泵體之間的密封件采用"0"形圈。 排污泵

TD50-60/2SWGR管道循環泵曲線條件
下列原則適用于性能曲線:
1、曲線容差符合ISO9906中，附錄A; 2
2、所有曲線都基于3x380V，電機在恒速900pm. 1480rpm或1450pm的測量值: 三3、試驗用介質為溫度在20C，不含有任何固體雜質和空氣的清水; X4、 泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機二6過載等; 二天多級泵
5、如果泵送液體的粘度或密度不同于水，則須對電機性能進行調整。 TD50-60/2SWGR管道循環泵相關關鍵詞：鐵嶺冷卻循環泵配件;TD熱水管道循環泵泵頭;立式管道泵;增城立式循環泵價格;攀枝花TD立式管道泵價格;蕪湖冷卻水循環泵;長治管道離心泵價格;揚州TD型立式管道循環泵價格;三明TD型冷卻循環泵價格;貴陽TD型冷卻循環泵配件 TD50-60/2SWGR管道循環泵;TD50-60/2SWGR管道泵;TD50-60/2SWGR冷卻水循環泵;TD50-60/2SWGR冷卻循環泵;TD50-60/2SWGR熱水管道循環泵;TD50-60/2SWGR泳池循環泵;TD50-60/2SWGR立式管道泵;TD50-60/2SWGR立式管道循環泵;TD50-60/2SWGR立式循環泵;TD50-60/2SWGR管道離心泵;TD50-60/2SWGR水泵;TD50-60/2SWGR立式泵;TD50-60/2SWGR立式水泵;TD50-60/2SWGR型管道循環泵;TD50-60/2SWGR型管道泵;TD50-60/2SWGR型冷卻水循環泵;TD50-60/2SWGR型冷卻循環泵;TD50-60/2SWGR型熱水管道循環泵;TD50-60/2SWGR型泳池循環泵;TD50-60/2SWGR型立式管道泵;TD50-60/2SWGR型立式管道循環泵;TD50-60/2SWGR型立式循環泵;TD50-60/2SWGR型管道離心泵;TD50-60/2SWGR型水泵;TD50-60/2SWGR型立式泵;TD50-60/2SWGR型立式水泵 TD50-60/2SWGR管道循環泵;TD50-60/2SWGR管道循環泵,三相,葉輪鑄鋼材質
