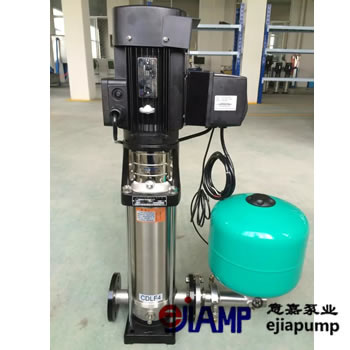

QDL / QDLF立式不銹鋼多級泵

QDL / QDLF立式不銹鋼多級泵是根據我們的ISG立式離心泵和DL立式多級離心泵的優勢設計的。 結構采用立式和截面形式，泵的吸入口和排出口設計為下面的筆直形狀，并采用了優越的水力模型。 泵的軸向力通過液壓平衡法解決，剩余軸向力由滾珠軸承吸收，因此運行穩定，噪音低，占地面積小，裝飾性好很方便。 立式不銹鋼多級離心泵的外缸由不銹鋼制成，外形美觀。它特別適合在高層建筑中并行使用多個泵，以減少單個泵單元的功率并簡化電子控制設備。 適用于高層和低層建筑物中的房屋，醫院，酒店，百貨商店，辦公樓等的消防，生活給水，空調機組循環，冷卻水運輸?shù)取?

■QDLF型不銹鋼立式多級泵的運行條件：
# Medium：不含固體顆?；蚶w維的薄，干凈，不易燃，易爆的材料。
液體溫度：常溫類型-15°C到+70°C。
熱水類型：+70°C到+120°C。
環境溫度：最高高度+40°C。
海拔：1000m。
■QDLF型不銹鋼立式多級泵型號含義：

CDL     F    4 — 120
|        |     |        |
|        |     |        |______  級數×10
|        |     |
|        |     |__________ 額定流量m3/h
|        |
|        |_____________ 流過部件為不銹鋼（304或316）
|
|_________________  輕型不銹鋼立式多級離心泵


■QDLF不銹鋼立式多級泵特點：
低噪音：配置Y2型優秀電機運行平穩，噪音低
無泄漏：特殊的機械密封，科學的加工工藝，專業的技術保證，實現對無泄漏的追求
易于組裝和拆卸：剛性聯軸器，花鍵泵軸設計，并且重量比鑄鐵泵減輕約50％，并且操作效果更好。
便捷安裝：
泵房建設投資少：在原有立式多級泵的基礎上進行創新，體積小，占地面積小
避免水質二次污染：導流部件，軸等均由污漬制成s鋼，克服了鑄鐵泵的嚴重污染并保證了水質。
不生銹：不銹鋼套筒，更好地適應各種環境，永不生銹 ## ＃使用壽命長：不銹鋼板沖壓，焊接葉輪，重量輕，平衡性好，運行穩定
低維護成本：水冷式設計，運行更可靠，無需潤滑
高效高效節能：更好的液壓模型，平滑的過電流組件，大大提高了機械效率
■QDLF型不銹鋼立式多級泵電機：
電機為全封閉，空氣冷卻兩極標準電動機
保護等級：IP55
絕緣等級：F
標準電壓50Hz：單相220V，三相220V / 380V
■QDLF型不銹鋼立式多級泵輸送介質：
 1。稀薄，干凈且不含固體顆?；蚶w維的不可燃易爆介質。
 2。如礦泉水，軟化水，純凈水，清澈的油和其他輕化學介質。
3，立式不銹鋼多級離心泵主要材料為不銹鋼，可用于泵送溫和的水。腐蝕性介質。

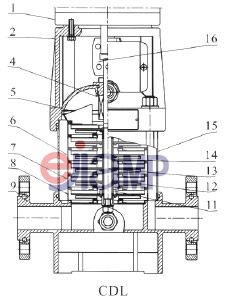

■QDLF型不銹鋼立式多級泵結構圖：

序號	零件名稱	材料	對照代號/AISI/ASTM
1	電機
2	泵頭	鑄鐵	ASTM25B
4	機械密封
5	出水導葉	不銹鋼	AISI304
6	導葉	不銹鋼	AISI304
7	支撐導葉	不銹鋼	AISI304
8	導流器	不銹鋼	AISI304
11	軸承	碳化鎢
12	葉輪	不銹鋼	AISI304
13	軸	不銹鋼	AISI304
14	葉輪隔套	不銹鋼	AISI304
15	耐壓筒	不銹鋼	AISI304
16	聯軸器	碳鋼
CDLF
3	泵頭襯里	不銹鋼	AISI304
9	進出水段	不銹鋼	AISI304
10	底座	鑄鐵	ASTM25B
CDL
9	進出水段	鑄鐵	ASTM25B
