立式管道離心泵選型

ISG立式管道離心泵產品概述
 ISG立式單級管道離心泵是意嘉泵業的科技人員。美國泵專家選用國內優秀的水力模型，采用IS型單級單吸離心泵的性能參數。它巧妙地基于通用立式泵。 采用組合設計，根據使用溫度和介質，在ISG型的基礎上推出適用的熱水泵，耐高溫腐蝕化工泵和油泵。
該系列產品具有效率高，噪音低，性能可靠等優點，符合國家新機械部JB / T53058-93的要求。產品按國際ISO2858標準設計制造。

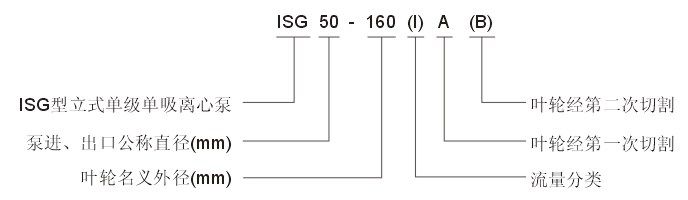

 ISG立式管道離心泵的類型含義

 ISG立式管道離心泵特點
 1。 ISG泵是一種垂直結構，入口和出口的直徑相同，它們安裝在同一中心線上。它們可以像閥門一樣安裝在管道中。形狀緊湊美觀，占地面積小，施工投資低，如保護。
封面可以放在戶外。
 2。葉輪直接連接在電動機的延長軸上。軸向尺寸短，結構緊湊。泵和電機軸承配置合理，可有效平衡泵運行產生的徑向和軸向載荷，從而保證泵的平衡振動。
噪音非常低。
 3。軸封采用機械密封或機械密封組合。采用進口鈦合金密封圈，中型耐高溫機械密封，硬質合金材料，耐磨密封，可有效提高機械密封的使用壽命。
 4。安裝和維修方便，無需拆卸管道系統，只需拆下泵接頭螺母即可取出所有轉子部件。
 5。泵的串聯和并聯運行方式可根據使用要求采用，即流量和揚程。
 6。泵的垂直和水平安裝可根據管道布置的要求使用。
 ISG垂直管道離心泵的主要用途
 1。 ISG立式管道離心泵，用于輸送清潔水和其他液體，其物理和化學性質類似于清潔水。適用于工業和城市給排水，高層建筑增壓供水，園林噴灌，消防，長途運輸，
加熱和冷卻循環，衛生間等冷熱水循環增壓和設備配套，使用溫度T \\ u003c80。
 2。 IRG立式熱泵適用于冶金，化工，紡織，木材加工，造紙，酒店，浴室，酒店等鍋爐的高溫熱水加壓循環，以及城市住宅供暖和循環泵，溫度低于120.
 3。 GRG立式高溫離心泵廣泛應用于能源，冶金，化工，紡織，造紙，鍋爐，賓館，衛生間，酒店等高溫熱水加壓循環，以及城市住宅加熱循環泵，使用溫度低于240.
 4。 IHG立式不銹鋼管離心泵，用于輸送不含固體顆粒的液體，腐蝕性和粘度類似于水，適用于石油，化工，冶金，電力，造紙，食品，制藥和合成纖維等行業。
溫度為-20 120.
 5。用于輸送汽油的YG型管道油泵
對于石油產品，如煤油和柴油，待運輸介質的溫度為-20 + 120.
 6。 IHGB立式不銹鋼防爆化學離心泵適用于輸送易燃化學液體。
 7。 ISGD，IRGD，GRGD，IHGH，YGD，IHGBD立式低速離心泵適用于低環境噪聲要求和空調循環的場合。

 ISG型立式管道離心泵使用條件
 1。吸入壓力為1.0Mpa，或泵系統具有1.6Mpa的高工作壓力，即泵吸入壓力+泵頭1.6Mpa，泵靜壓試驗壓力為2.5Mpa。訂購時請注明系統工作壓力。
當泵系統的工作壓力大于1.6Mpa時，應在訂貨時單獨提交。
為了制造，泵的過電流元件和連接部分由鑄鋼制成。
 2。環境溫度\\ u003c40，相對濕度\\ u003c95。
 3。待輸送介質中固體顆粒的體積不超過0.1 /單位體積，顆粒尺寸為0.2mm。
注意：如果介質與細顆粒一起使用，請注明訂購時，使用耐磨的機械密封。

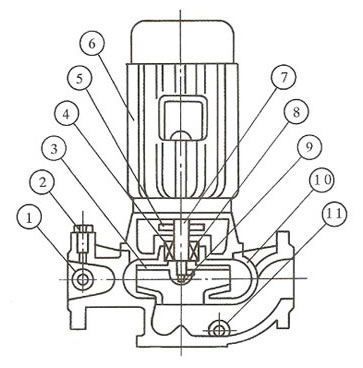

 ISG立式管道離心泵產品結構圖：





1	取壓塞	4	機械密封	7	軸	10	泵體
2	排氣閥	5	擋水圈	8	聯體座	11	放水閥
3	葉輪	6	電機	9	葉輪螺母

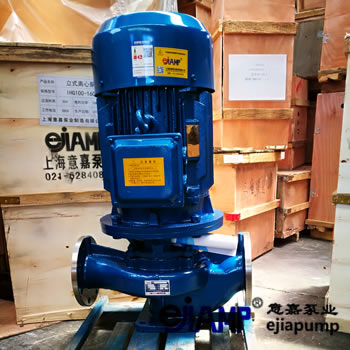

產品展示
