ISG100-160管道泵

I. ISG100-160管道泵 - 產品概述：
 Ejiamp立式管道離心泵ISG系列單級單吸立式管道離心泵，用于輸送無固體顆粒和液體的清潔水物理和化學性質類似于水。
同時，根據使用溫度，介質和其他不同的ISG型管道離心泵的基礎上應用熱水，高溫，腐蝕性化學泵，油泵。
該產品具有同樣的節能，低噪音和穩定的性能。
聯合國機組的科技人員采用優良的水力模型，采用IS型離心泵的性能參數，該離心泵是在一般立式泵的基礎上設計的。
該系列產品具有效率高，噪音低，性能可靠等優點。
符合最新國家機械部JB / T53058-1993的標準。 產品按ISO02858標準設計制造。


二，ISG100-160管道泵- 主要特點：
 1。立式管道離心泵結構緊湊，體積小，外形美觀。其結構決定了安裝占地面積小。如果添加保護蓋，可將其放在室外。
 2。葉輪直接安裝在電機軸上，確保泵的同心度，從而提高了泵的運行穩定性，延長了泵的使用壽命。
 3。軸封采用機械密封或機械密封的組合。采用優質硬質合金密封圈，提高密封件的耐磨性，有效延長泵的使用壽命。
 4，安裝維護方便，無需拆卸管道系統。
泵的入口和出口直徑相同，簡化了管道的連接。
 5。泵的串聯和并聯運行方式可根據流量和升程的需要采用。
 6，根據需要，吸入口和出水口可安裝在同一方向或90° ，180°，270°幾個不同的方向，以滿足不同的連接場合。
 7。泵頭可以根據泵級的需要增加或減少，并與切割葉輪的外徑相結合，而不會改變安裝占地面積，這在其他泵中是不可用的。
三，ISG100-160管道泵 - 主要用途：
 1。 ISG管道泵用于輸送清潔水和其他具有類似于清潔水的物理特性的液體。適用于工業和城市給排水，高層建筑增壓供水，園林噴灌，消防，長距離供水，供暖
，衛浴等冷暖水循環增壓和設備配套。
使用溫度為80°C。
 2，IRGGRG立式熱水高溫?zé)崴h(huán)泵，適用于能源，冶金，木材加工，化工，紡織，造紙和餐飲，浴室，酒店和其他鍋爐熱水加壓循環和城市供熱系統循環泵，
 IRG使用不超過120°C的中溫，GRG型使用不超過240°C的中溫。
 3，IHG立式管道化工泵，用于輸送固體，不含固體顆粒，腐蝕性，粘度類似于水，適用于石油，化工，冶金，電力，造紙，食品，制藥和合成纖維行業，使用溫度-20°C~ + 120°C
 4，IHGB型不銹鋼防爆化學分離
心泵，適用于輸送易燃易爆化學液體。
 5。 YG立式管道油泵用于輸送汽油，煤油和柴油等石油產品。待輸送介質的溫度為-20°C~ + 120°C。
 6，ISGD，IRGD，GRGD，IHGD，YGD，IHGBD立式低速離心泵，適用于低環境聲音要求和空調循環。
四，ISG立式管道離心泵 - 工作條件：
 1。吸入壓力≤1.0Mpa，或泵系統最大工作壓力≤1.6Mpa，即泵吸入壓力+泵頭≤1.6Mpa，泵靜壓試驗壓力為2.5Mpa，宜家泵ISG型管道離心泵訂貨時
請注明系統工作壓力。
當泵系統的工作壓力大于1.6Mpa時，應在訂貨時單獨提交。
為了制造，泵的過電流元件和連接部分由鑄鋼制成。
 2。待輸送介質中固體顆粒的體積不超過每單位體積0.1，顆粒尺寸為0.2mm。注意：如果介質與細顆粒一起使用，請?jiān)谟嗁彆r(shí)注明，以便使用耐磨的機械密封。
 3，環境溫，相對濕度\\ u003c95。
注意：如果介質與小顆粒一起使用，請?jiān)谟嗀洉r(shí)注明，以便制造商采用耐磨機械密封。
 V。 ISG單級離心泵類型結構說明：
 1。泵和電機具有相同的端蓋，軸向尺寸縮短，結構簡單。
 2。泵體上設有壓力出水孔和排水孔。
 3。泵體上設有排氣閥，可在工作前排出泵內的空氣。
 4。泵體底部設有安裝底板和螺栓孔，以確保整個裝置的穩定性。    \\ n
第六，型號含義：


七，ISG100-160管道泵結構說明：

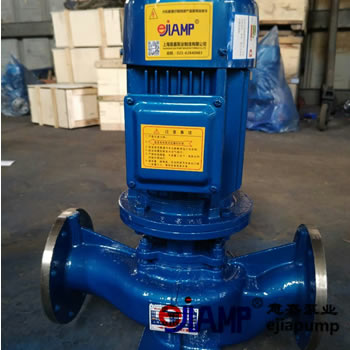

產品展示
