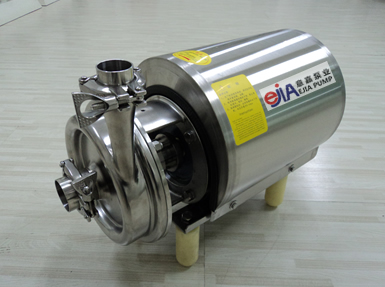

不銹鋼衛生級離心泵

意嘉衛生型離心泵廣泛用于各種液體物料的運輸，如飲料，乳制品，啤酒，醫藥，生物工程，精細化學品等領域。  離心泵通過旋轉工作葉輪使水以離心運動方式運動。
泵啟動前，泵殼和吸水管必須注滿水，然后啟動電機，使泵軸驅動葉輪和水進行高速旋轉運動，水是離心移動，并通過蝸殼泵殼的流動被吸引到葉輪的外邊緣。
道路流入泵的加壓水管。
結構和組成
＃n
離心機的基本結構泵由六部分組成：葉輪，泵體，泵軸，軸承，密封圈和填料函。
 1。葉輪是離心泵的核心部件。它的高速度很高，葉輪上的葉片起著重要作用。葉輪應在裝配前通過靜平衡試驗。
葉輪的內外表面要求光滑，以減少水流的摩擦損失。
 2，泵體也稱為泵殼，它是泵的主體。
它用作支撐，并連接到安裝軸承的支架上。
 3。泵軸的功能是將聯軸器連接到電機上，并將電機的扭矩傳遞給葉輪，因此它是傳遞機械能的主要部件。
 4，滑動軸承使用透明油作為潤滑劑，給油路加油。
泵軸上會滲出太多的油，太少的軸承會過熱而燒壞！
在泵運行過程中，軸承溫度高達85度，一般在60度左右運行。
 5，密封圈也是已知的作為泄漏減少環。
 6。填料函主要由填料，水封環，填料管，填料壓蓋和水封管組成。
填料函的功能主要是封閉泵殼與泵軸之間的間隙，使泵內的水不流入外部，外部空氣不會進入泵內。
始終保持泵內的真空！
當泵軸和填料摩擦產生熱量時，水將水密封到水密封圈以冷卻填料！
保持泵正常運轉。
因此，在泵運行檢查期間檢查填料函尤為重要！
包裝應在運行約600小時后更換。
特性
吸氣
單吸泵液體從一側流入葉輪，有軸向力
雙吸泵液體從兩側流入葉輪，沒有軸向力，泵流量幾乎是單吸泵的兩倍。
按級數
單級泵的軸上只有一個葉輪 \\ n
多級泵在同一泵軸上配備兩個或多個葉輪，液體依次流過葉輪的每個級。級數越多，升程越高。
泵軸方向
水平泵軸水平放置
垂直于水平面的垂直泵軸
外殼類型
分段泵殼位于垂直于軸的平坦部分，并且通過長螺栓將節段連接到節段上。
分開式泵殼體分開穿過軸的平面
＃n ##蝸殼泵配有帶螺旋加壓水腔的離心泵，如常用的端吸懸臂離心泵。
帶葉片式加壓水腔的渦輪泵
特殊結構
管道泵作為管道
部分，無需在安裝過程中更換管道
潛水泵和電動機集成在水中
潛水泵體浸入水中在液體中
屏蔽泵葉輪與電機轉子集成在一起，并且位于相同的密封外殼中。它不需要采用密封結構，屬于無泄漏泵。
除磁力泵的入口和出口外，泵體完全關閉，泵和電機之間的連接由磁鋼的相互吸引驅動。
自吸泵，啟動時無需填充泵  ## ＃高速泵通過增速箱提高泵軸的速度。一般速度可達10000r / min以上。它也可以稱為部分流量泵或切向增壓泵。
立式多級泵的入口和出口位于上部的相同高度。有兩個內殼和外殼。內殼由轉子和葉片組成。外殼是入口導向通道，液體從下部吸入。
 ISG生活水泵，WQ排污泵，社區水泵，生活給水排水設備，根據以IS，IR型離心泵性能參數和立式泵獨特的結構組合設計，嚴格按照ISO2858的要求進行設計和制造，采用國內優質液壓模型
設計成為理想的新一代臥式泵產品。
本產品始終采用硬質合金機械密封。
應用：ISW泵適用于工業和城市供水和排水，如高層建筑增壓供水，花園噴灌，消防增壓，長途運輸，HVAC制冷循環，衛生間等加壓和設備，使用溫度不超過85
。
 ISWR泵廣泛用于：冶金，化工，紡織，造紙和餐館的鍋爐熱源水加壓，運輸和城市供熱系統。 SGWR型溫度不超過120.
使用
＃n
泵的試運行應符合以下要求： \\ n
驅動器的轉向應與泵的轉向相同;
識別管道泵和同軸泵的轉向;  \\ n
固定連接部件應無松動，每個潤滑部件的潤滑劑規格和數量應符合設備技術文件的規定;
具有預潤滑要求的部件應按要求進行預潤滑;
所有指示儀表和安全保護裝置應靈敏，準確，可靠;  \\ n \\ n r \\ n
汽車應靈活且無異常;
高溫泵應在試運行前預熱，溫度應均勻上升，每小時溫升不應超過50;泵體表面與工作介質入口處理管之間的溫差不應超過40;
提供一種消除溫升影響的連接裝置，并且提供旁路連接裝置以提供冷卻水源。
操作離心泵時請注意以下幾點：
禁止使用在沒有水的情況下運行，不要調節吸入口以減少排量，并禁止在過低的流量下運行;
監控操作過程，完全防止填料函泄漏，并使用更換填料函時的新填料;
確保機械密封有完全沖洗的水流，水冷軸承禁止使用多余的水流;
不要使用過多的潤滑劑;
根據建議的循環檢查。
建立運營記錄，包括營業時間，填料
調整和更換，添加潤滑劑和其他維護措施和時間。
泵送和排出壓力，流量，輸入功率，清洗和軸承溫度以及振動條件應定期測量。
離心泵的主機依賴大氣壓力來將低水泵到高處，大氣壓力最多只能支撐10.3m左右的水柱，因此離心泵的主機不能在水面12米處工作。
保持
 3.1。離心泵機械密封失效分析
離心泵停機主要是機械密封失效造成的。
故障的性能主要是泄漏，泄漏的原因如下：
靜態和動態密封面的泄漏主要是由端面的平整度引起的，粗糙度不符合要求，或表面有劃痕;在端面之間存在顆粒物質，使得兩個端面不能以相同的方式操作;安裝不到位，方法不正確。
補償環密封泄漏，主要原因是：壓蓋變形，預緊力不均勻;安裝不當;密封圈的質量不符合標準;密封圈選擇錯誤。
實際使用結果表明，密封件最無效的部分是活動環和靜止環的端面，離心泵是密封的，靜環端面上的裂縫是常見的失效現象。主要原因是：
當密封面太大時，沖洗液不能帶走摩擦副產生的熱量;沖洗液從密封面的間隙漏出，導致端面過熱而損壞。
液體介質蒸發并膨脹，使兩個端面分開汽化膨脹力。當兩個密封面壓在一起時，潤滑膜破裂導致端面過熱。液體介質潤滑性差，工作壓力過大，兩個密封表面不同步。
例如，高速泵速為20445r / min，密封面中心為7cm，泵運行后線速度達到75m / s。當密封面滯后時，它不能旋轉，瞬間高溫會導致密封面損壞。
密封的沖洗液孔板或過濾器堵塞，導致密封不足水和機器密封失效。
另外，滑動槽的密封面，端面附著的間隙，密封元件失效，主要原因是：
液體介質不干凈，有微小的硬顆粒，高速滑動密封面，劃傷端面表面而失效。
泵傳動部件的同軸度較差。打開泵后，每轉一圈振動一次端面，移動環的運行軌跡不同心，導致端面蒸發，過熱和磨損。
液體介質的液壓特性的頻繁出現導致泵單元振動，導致密封表面未對準和失效。
密封介質受液體介質腐蝕，應力集中，軟硬材料的協調，腐蝕，輔助密封，O形圈，V形圈，凹環和液體介質不相容，變形等都會造成機械密封面損壞失效，因此
損傷形式應進行全面分析找出根本原因并確保機械密封長時間運行。
 3.2。離心泵停止運行后的要求
離心泵停止運轉后，應關閉泵的填充閥。泵冷卻后，輔助閥將關閉。
系統閥門。
高溫泵停車應按照設備技術文件的規定進行。停車后，應每隔20至30分鐘翻一次，直至泵溫降至50.
當?shù)蜏乇猛７艜r，沒有特殊要求時，泵應始終充滿液體;吸入閥和排出閥應保持常開;帶有雙機械密封的低溫泵，液位控制器和泵密封腔內的密封液應為
保持泵的灌漿壓力。
泵容易結晶，容易停止泵后應堵塞固化，易沉淀，并及時用水或其他介質沖洗泵和管道。
排出泵中積聚的液體，防止生銹和開裂。
 3.3，離心泵的存放
泵沒有安裝時應在未上漆的表面涂上適當?shù)姆冷P劑。油潤滑軸承應填充適當?shù)挠汀櫥瑵櫥妮S承應僅填充一種潤滑脂。不要使用
混合潤滑脂。
短時間抽吸清潔液體，沖洗，吸入管路，排水管路，泵殼和葉輪，并排空泵殼，吸入管路排出管路中的沖洗液。
排出軸承箱內的油，加入清潔的油，徹底清潔油脂并重新注入新油脂。
密封吸入口和排出口，將泵存放在干凈，干燥的地方，保護電機繞組不受潮濕，并在泵殼內部噴上防銹防腐液。 \\ n \\ n r \\ n
泵軸每月旋轉一次，以避免凍結和潤滑軸承。
啟動
首先，在開始之前準備離心泵
 a。啟動前的離心泵檢查
潤滑油的名稱，型號，主要性能和填充量是否符合技術文件的要求;
軸承潤滑系統，密封系統和冷卻系統是否處于良好狀態，軸承的油路和水路是否暢通無阻;
旋轉泵的轉子12，檢查是否轉子被摩擦或卡住;
是否有任何碎片阻礙聯軸器或皮帶護罩附近的旋轉;
是否基座錨泵的螺栓，軸承箱和電機松動;
泵工作系統的閥門或附件應處于泵運行時負荷最小的位置，出口調節閥應關閉;
點動泵，看其葉輪轉向是否與設計轉向一致。如果不一致，必須使葉輪完全停止旋轉，然后在啟動前調整電機接線。
 b。離心泵充滿水
在泵啟動之前，泵殼和吸入管必須首先注滿水。這是因?yàn)楸梦肟诘恼婵詹荒茉诳諝獯嬖诘那闆r下形成和維持。
 c。離心泵溫泵
運輸高溫液體的多級離心泵，如發電廠的鍋爐給水泵，必須在啟動前預熱。
這是因?yàn)楫?dāng)給水泵啟動時，高溫給水流過泵，使泵體溫度從常溫迅速上升到100200，這導致了內外溫差。泵和組件，如果沒有足夠長的傳熱時間。
并且適當控制溫度升高會導致泵不均勻膨脹，導致泵體各部分變形。，磨損，振動和軸承軸事故。
其次，注意事項
離心泵是葉片泵。在旋轉過程中，由于葉片和液體的相互作用，旋轉葉輪將機械能旋轉到液體，從而可以增加液體的壓力以達到輸送液體的目的。
離心泵的啟動應注意四點：
離心泵以一定速度產生的升力有一個極限值。
工作點流量和軸功率取決于連接到泵的設備系統的狀況（孔隙差，壓差和管道損失）。
磁頭隨流量而變化。
穩定運行，連續輸送，無流量和壓力脈動。
一般情況下，沒有自我啟發能力。在開始工作之前，必須用液體填充泵或?qū)⒄婵瘴胝婵罩小?nbsp;
當排放管線閥關閉時，離心泵啟動，渦旋泵和當閥門完全打開時，軸流泵啟動以降低啟動功率。
因?yàn)殡x心泵通過葉輪離心力形成真空的吸力提升水，當離心泵啟動時，必須關閉閘閥并澆水。
水位高于葉輪，離心泵中的空氣在啟動前排出。
啟動后，在葉輪周圍形成真空以吸水，并且閘閥可以自動打開以提升水。
因此，必須首先關閉閥門。
振動分析
 1。離心泵的轉子不平衡且未對準。
這個問題占離心泵振動問題的很大一部分，約為80％。
導致離心泵轉子不平衡的因素：防止材料不均勻，零件結構不合格，轉子中心線與軸的中心線重合，導致由偏心造成的不平衡。
糾正離心泵的轉子不平衡可分為兩種。
靜態平衡和動態平衡：一般稱為單面平衡和雙面平衡。
不同之處在于，在一個校正表面上校正了單側平衡，并在兩個校正表面上校正了雙面平衡。
 2。安裝原因：基礎螺栓松動，校準水平未調整。在離心泵工作之前，檢查基礎螺栓是否松動，以及離心泵是否水平安裝。
這些也會導致離心泵在工作時振動。
 3。離心泵中存在異物。
在離心泵工作之前，檢查泵的內部。由于長期使用，離心泵內的水中可能會有一些異物，如雜草。
 4。由于長時間使用，離心泵內部會產生氣穴。
 5。離心泵的設計存在不合理的情況，例如零件的尺寸。
但是，這種情況比較少見。
離心泵出廠前，將在車間進行多次檢查，以確保工廠離心泵的合格率。
主要性能
首先，離心泵功率和效率
＃n
由于泵運行期間的各種損失，實際（有效）水頭和流量泵低于理論值，輸入泵功率高于理論值。
 H泵的有效壓頭，即液體的單位量來自引力場中的泵。
得到的能量，m;
 Q泵的實際流量，m3 / s;
ρ液體密度，kg / m3;  \\ n
 Ne泵的有效功率，即每單位時間液體從泵中獲取的機械能，W。
有效功率可以寫成Ne =QHρg
從電機到離心泵的輸入功率稱為泵的軸功率，用N表示。
有效比例軸功率的功率定義為泵的總效率η，即
η= Ne / N
其次，泵損失 \\ n
離心泵的各種損失是：
（1）體積損失
泄漏造成的損失泵的稱為體積損失。
當沒有體積損失時，泵功率與泵功率之比稱為泵的容積效率ηv。
（2）液壓損失當流體流過葉輪和泵殼時，流速的大小和方向的變化以及反向壓力梯度的存在會引起循環和渦流，從而導致能量損失，這被稱為水力損失。
離心泵在額定流量下的液壓效率ηh一般為0.8至0.9。  \\ n
（3）機械損失
造成的損失通過葉輪和液體之間的高速摩擦以及軸承，軸封等處的機械摩擦被稱為機械損失。
機械效率ηM通常為0.96至0.99。
注意：
 1。離心泵銘牌上標明的主要性能參數是在最高效率條件下測量的值，用20個清水作為實驗。
 2。理解并掌握特征曲線中每條曲線的含義和使用條件，注意最高效率區域的范圍（η=92ηmax）及其使用。
 advantage
結構緊湊
寬范圍的流量和升??程范圍
適用于輕度腐蝕性液體 \\ n
多個控制選項
流量均勻，運行穩定，振動小。
不需要特殊的減震基礎。
設備安裝，維護和維修成本低。
技術參數 \\ n \\ n \\ n r \\ n
 flow
 Head
泵送液體溫度范圍
 System壓力
軸功率
應用范圍
液體輸送  \\ n
冷卻系統
工業清潔系統
水產養殖場
施肥系統 n
計量系統
工業設備
離心泵可廣泛用于電力，冶金，煤炭，建筑材料和其他工業運輸含有固體顆粒的漿料。
如火電廠除灰，冶金礦石選礦漿運輸，洗煤廠煤漿和重介質運輸?shù)取?
當離心泵工作時，泵需要放在陸地上，吸水管放在水中，泵需要啟動。
由于泥漿泵和浸沒式離心泵的結構限制，在運行過程中需要將電機置于水面以上，并將泵置于水中，因此必須將其固定。否則，電機會掉入水中，電機將報廢。
此外，由于長軸的長度一般是固定的，泵的安裝很麻煩，應用受到很多限制。
力杰自吸泵主要用于處理含有部分氣體的流體材料。在液位不穩定且液位低于泵入口的情況下，它適用于（CIP）原位清洗系統的回流。
用于泵，這些泵廣泛用于食品，化學，制藥和類似應用。
選擇說明：
·衛生泵流程：建議使用性能曲線表的中間部分。
·衛生泵工作溫度：-20-100（最高滅菌溫度133）。
?工作環境和介質：確定是否需要防爆。
·衛生泵工作條件：衛生型離心泵是高水平和低水平的，不是自吸式。
（自吸式使用自吸泵）
·衛生泵泵材料：取決于介質要求316L和304.
·衛生泵密封材料：標準橡膠密封圈是硅橡膠。根據介質，選擇氟橡膠，三元乙丙橡膠，聚四氟乙烯，丁晴。
流速范圍從1T / H到30T / H.如有必要，請致電詳情。
