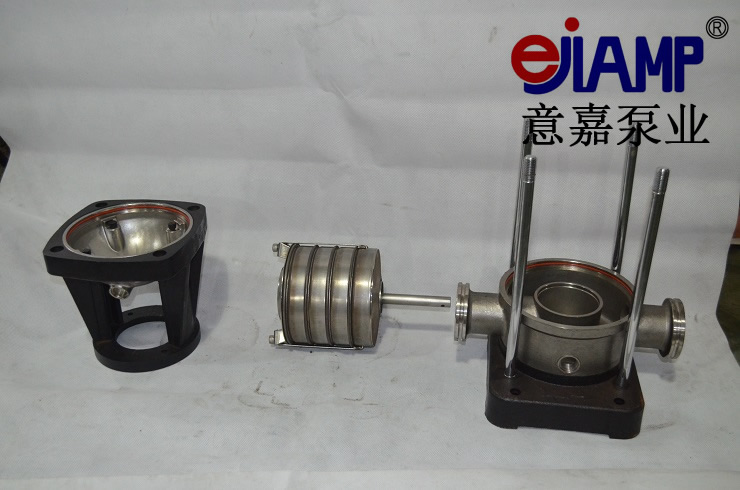

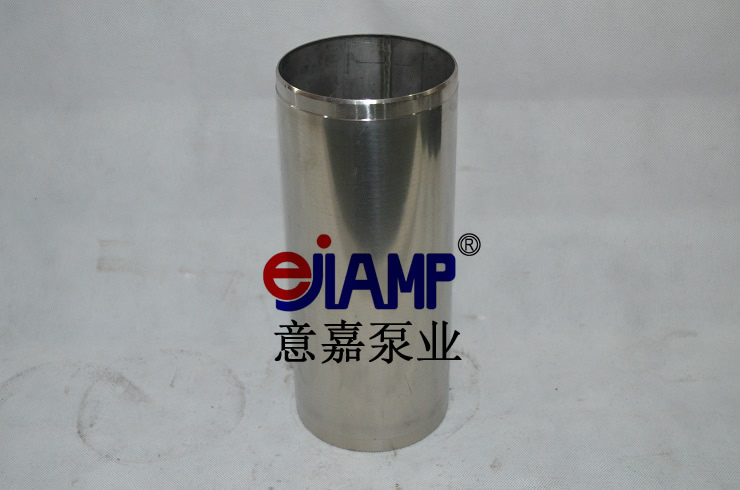

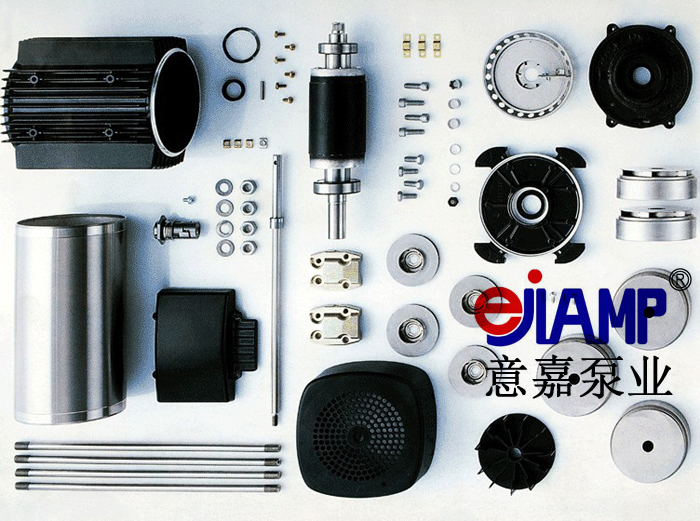

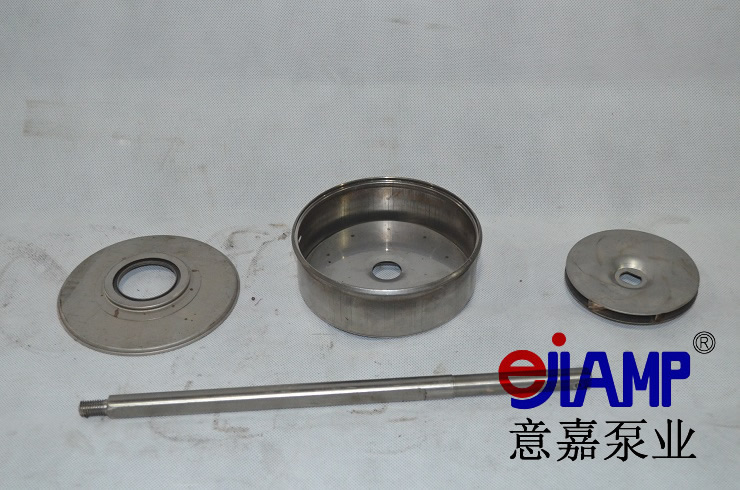

CDLF不銹鋼立式多級泵零件拆解實物圖

QCL / QCLF多級泵是一種多功能產品，可提供從自來水到工業流體的各種介質，適用于各種溫度，流量和壓力。 QCL適用于非腐蝕性液體，QCLF適用于輕度腐蝕性液體。
供水：水廠過濾和運輸，水廠區供水，增壓增壓，高層建筑增壓。 \\ n
工業增壓：工藝水系統，清洗系統，高壓沖洗系統，消防系統。
工業液體運輸：冷卻和空調系統，鍋爐給水和冷凝系統，機床水處理：超濾系統，反滲透系統，蒸餾系統，分離器，游泳池。
灌溉：農田灌溉，噴灌，滴灌。
，水和堿。
水處理：超濾系統，反滲透系統，蒸餾系統，分離器，游泳池。 \\ n
操作條件
一種薄而清潔，不易燃，易爆的材料，不含固體顆?；蚶w維。
液體溫度：常溫型-15° C至+ 70°C熱水型+ 70°C至+ 120°C
環境溫度：最高+ 40°C
海拔高度：高達1000米

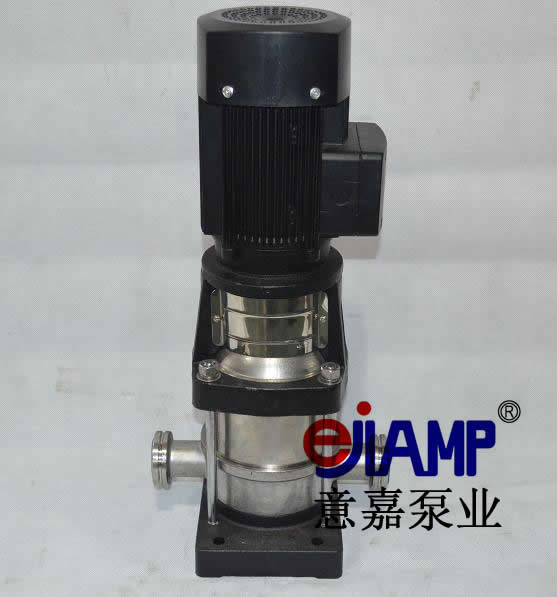

 QDL / QDLF是一款帶有標準電機的非自吸式立式多級離心泵。電機軸通過泵頭的聯軸器直接連接到泵軸。拉桿螺栓將壓力缸和過電流部件固定到泵頭以及入口和出口水。
段之間，泵入口和出口位于泵底部的同一條線上;泵可根據需要配備智能保護器，有效保護泵不受干運，缺相和過載的影響。
不銹鋼多級離心泵采用國家推薦的節能型液壓模型具有效率高，節能，性能范圍廣，運行穩定，噪音低，壽命長，安裝維護方便等優點;通過改變泵的材料（或過流部件）
材料），密封形式和添加的冷卻系統來運輸熱水，油，腐蝕性和研磨介質。
 D型泵用于輸送清潔水，無固體顆粒，溫度不高于80°C或具有類似清水的理化性質的液體，適用于礦山和城市給排水工程。
不銹鋼沖壓式多級泵的優點是人們喜歡使用的。
 1。不銹鋼多級沖壓式噴射泵可以提高泵的工作效率。它是一種節能產品，適用于水凈化，也適用于高粘度流體應用。
 2。由于不銹鋼多級沖壓泵重量輕，不需要大量的手工勞動，如打磨，砂洗和金屬加工，大大降低了工人的勞動強度，提高了勞動生產率;
＃ ## 3，不銹鋼多級沖壓泵可以節省原材料，降低生產成本;
 4。減少鑄造工業產生的污染，有助于環保;
 5，使用壽命長，不銹鋼多級沖壓泵維護非常方便
不銹鋼結構多級離心泵：

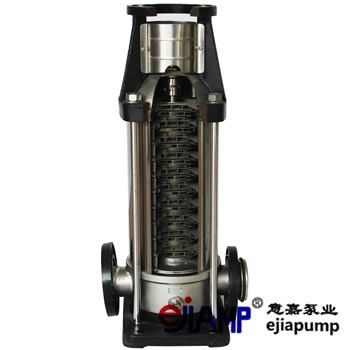

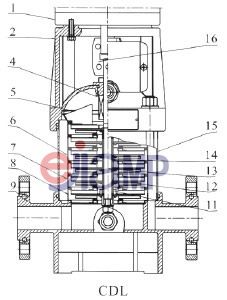

CDLF不銹鋼立式多級泵解剖圖

不銹鋼多級泵通常在較高壓力下使用。
不銹鋼多級泵是一種垂直分體式多級泵，具有前部，尾部和多個中間部分，并且通過多個長桿螺栓整體連接。
安裝在泵軸上的葉輪數量代表離心泵的級數。中間部分的每個葉輪都配有一個導輪。導輪的作用與蝸殼的作用基本相同，主要是將動能轉換為靜壓能。
葉輪通常是單吸的，吸氣口朝向一個方向。
為了平衡軸??向力，在端部后面放置一個平衡盤，并通過平衡管連接到前入口。
不銹鋼多級離心泵的轉子在工作過程中可沿軸向向左和向右傾斜，葉輪組的軸向力由平衡盤的推力平衡，以保持轉子靠近平衡位置。
軸的兩端由軸承支撐并放置在軸承殼體上，軸密封裝置設置在軸的兩端。
根據應用，分段多級離心泵可分為通用分段多級離心泵。
不銹鋼多級離心泵通過改變泵的材料（或流通組件的材料），密封的形式，并添加一個，可以運輸熱水，油，腐蝕性和含磨料的介質。冷卻系統。
不銹鋼多級離心泵提供清潔水或液體，其物理化學性質類似于無固體顆粒的清水，溫度不高于80°C，適用于礦山和城市供水和排水工程。#
