1.吸入壓力≤1.0Mpa，或泵系統最大工作壓力≤1.6Mpa，即泵吸入壓力+泵頭≤1.6Mpa，泵靜壓試驗壓力為2.5Mpa，意嘉泵業TD管道水泵訂單
請說明系統工作壓力。
當泵系統的工作壓力大于1.6Mpa時，應在訂貨時單獨提交。
為了制造，泵的過電流元件和連接部分由鑄鋼制成。
2。待輸送介質中固體顆粒的體積不得超過單位體積的0.1％，顆粒尺寸應為0.2mm。注意：如果介質與細顆粒一起使用，請在訂購時注明，以便使用耐磨機械密封。
3，環境溫度≤c40°C，相對濕度\\ u003c95％。 \\ n
注意：如果介質與小顆粒一起使用，請在訂購時注明，以便制造商可以佩戴耐磨的機械密封。

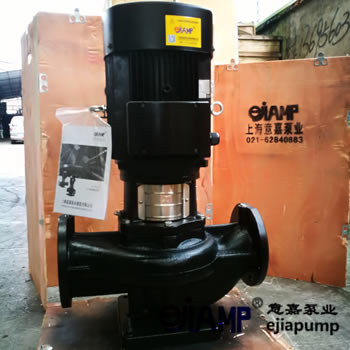

管道水泵型號意義：
TD 高效、節能
50 進出口尺寸
18G/2 揚程/電機級數
ISG管道水泵型號參數：
型 號 | 流量 | 揚程 （m） | 效率 （%） | 轉速 （r/min） | 電機功率 （kw） | 汔蝕余量 （NPSH）r | 重量 （kg） | |
m3/h | L/s | |||||||
15-80 | 1.1 1.5 2.0 | 0.3 0.42 0.55 | 8.5 8 7 | 26 34 34 | 2800 | 0.18 | 2.3 | 17 |
20-110 | 1.8 2.5 3.3 | 0.5 0.69 0.91 | 16 15 13.5 | 25 34 35 | 2800 | 0.37 | 2.3 | 25 |
20-160 | 1.8 2.5 3.3 | 0.5 0.69 0.91 | 33 32 30 | 19 25 23 | 2900 | 0.75 | 2.3 | 29 |
25-110 | 2.8 4 5.2 | 0.78 1.11 1.44 | 16 15 13.5 | 34 42 41 | 2900 | 0.55 | 2.3 | 26 |
25-125 | 2.8 4 5.2 | 0.78 1.11 1.44 | 20.6 20 18 | 28 36 35 | 2900 | 0.75 | 2.3 | 28 |

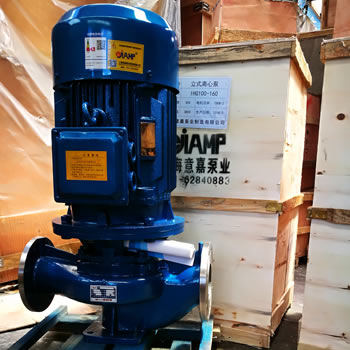

1、立式管道離心泵結構緊湊、體積小、外形美觀，其結構決定安裝占地面積小，如加上防護罩可置于戶外使用。
2、葉輪直接安裝在電機軸上，從而保證泵的同心度，因而增強了泵的運行穩定性和延長泵的使用壽命。
3、軸封采用機械密封或機械密封的組合，采用優質的硬質合金密封環，增強了密封的耐磨性，能有效地延長泵的使用壽命。
4、安裝檢修方便，無需拆動管路系統。泵進口和出口為相同口徑，簡化了管道的連接。
5、可根據流量和揚程的需要采用泵的串聯、并聯運行方式。
6、可根據需要，吸入口和吐出口可安裝成同方向或90°、180°、270°幾個不同方向以滿足不同的連接場合。
7、泵揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其它泵類所不具有的。
ISW管道水泵型號參數：

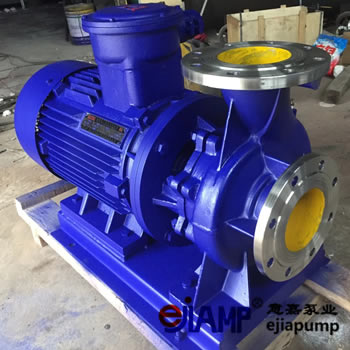

ISW管道水泵該電組由泵、電機和底座三部分組成。泵結構包括泵體、葉輪、泵蓋、機械密封等零部件組成。泵為單級單吸臥式離心泵，泵體和泵蓋兩部份是從葉輪背面處剖分的，即為后開門結構形式。大多數泵的葉輪前、后均設有封密環，并在葉輪后蓋板上設有平衡孔，以平衡作用在轉子上的軸向力。泵進口為軸向水平吸入，出口為垂直向上布置。泵和電機同軸，電機軸伸端采用雙角接觸球軸承結構可部分平衡泵的殘余軸向力。泵與電機越聯，安裝時無需校正，具有共同底座，并用JG型隔振器進行隔振。
1、結構緊湊。該系列泵為臥式結構，機泵一體、外型美觀、占地面積少，與普通臥式泵比較，占地面積減少30%。如采用IP54戶外電機則無需泵房，可置于戶外使用。
2、運行平穩、噪音低、組件同心度高。電機和泵直聯，簡化了中間結構，增加了運行的平穩性，葉輪具有極好的運靜平衡，運行時無振動、低噪音，延長了軸承的使用壽命，改善了使用環境。
3、軸封采用優質機械密封，動、靜環由硬質合金制成，耐磨損、無匯漏、使用壽命長。
4、采用先進水力模型，具有效率高，性能好等特點。
5、結構獨特。泵體下側設有放水孔，進、出口法蘭設有取壓孔，能確保泵的正常使用和維護。
6、該系列臥式泵進口為水平方向，出口為垂直向上結構，便于管路布置。
