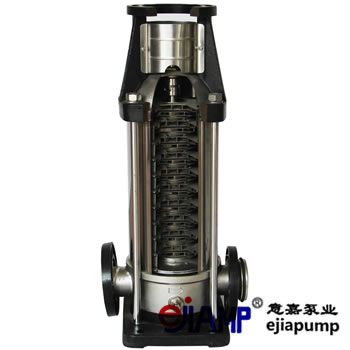

一，65CDLF32-120不銹鋼立式多級泵 - 產品介紹：
65CDLF32-120不銹鋼立式多級泵是一種非自吸式立式多級離心泵由上海意嘉泵業制造有限公司設計制造，采用國內外先進技術。它采用標準垂直型。
電機和快速安裝的機械密封件易于更換。
65CDLF32-120不銹鋼立式多級泵是一種多功能產品，可以將各種不同的介質從自來水輸送到工業液體，適應不同的溫度，流量和壓力范圍，CDL用于非腐蝕性液體，CDLF用于CDLF
輕度腐蝕性液體。
泵的溢流部分由不銹鋼（304 \316）制成，適用于輕度腐蝕性介質。
本產品可替代國外CR，CRN等同類產品。
產品投放市場后，因其高效，節能，質量可靠，使用范圍廣，深受用戶青睞。
二，65CDLF32-120不銹鋼立式多級泵 - 產品特點：
1。采用優良的水力模型和先進的制造工藝，大大提高了泵的性能和使用壽命。
2。由于軸封由硬質合金和氟橡膠的機械密封制成，因此可以提高泵操作的可靠性和輸送介質的溫度。
3。不銹鋼多級泵的溢流部分采用不銹鋼板沖壓和焊接，使泵適用于輕度腐蝕性介質。
4。整體結構緊湊，體積小，重量輕，噪音低，節能效果顯著，維護方便。
5。輕型不銹鋼立式多級泵的進水口和出水口位于泵底座的同一水平線上，可直接用于管道。
6，使用標準電機，用戶可以根據需要輕松配備電機。
7?？筛鶕?jù)用戶需要配備智能保護器，有效保護泵不受干運，缺相和過載的影響。
三，65CDLF32-120不銹鋼立式多級泵 - 產品使用：
1。供水：水廠的過濾和運輸，水廠的供水，增壓增壓器，增壓建筑。
2。工業增壓：工藝水系統，清洗系統，高壓沖洗系統，消防系統。
3，工業液體運輸：冷卻和空調系統，鍋爐給水和冷凝系統，機床，酸和堿。
4。水處理：超濾系統，反滲透系統，蒸餾系統，分離器，游泳池。
5。灌溉：農田灌溉，噴灌，滴灌。
四，65CDLF32-120不銹鋼立式多級泵--輸送介質：
1。一種不易燃易爆的液體，薄而干凈，無固體顆?；蚶w維。
2。泵可以輸送礦泉水，軟化水，純凈水，透明油和其他輕質化學介質。
3。當輸送液體的密度或粘度大于水時，必要時必須使用高功率電機。
4，泵是否適用于特定液體由多種因素決定其中最重要的是氯含量，pH值，溫度和溶劑，油含量。
V。操作條件：
1。一種薄而干凈，不易燃，易爆的材料，不含固體顆?；蚶w維。
2，液體溫度：常溫型-15°C~ + 70°C，熱水型 - ＃ ##15°C~ + 120°C
3。環境溫度：最高+ 40°C。
4。海拔高度：高達1000米。
.png)
六，電機：
電機為全封閉，風冷雙極標準電機
防護等級：IP55
絕緣等級：F \\ n
標準電壓，
50Hz：
1×220-230 / 240V
3×200-220 / 346-380V
3×220-240 / 380-415V
3×380-415V
七，曲線條件：
以下條件適用于下面顯示的性能曲線。
1。所有曲線均基于電機在2900 rpm恒定速度下的測量結果。
2。曲線公差符合ISO9906附錄A.
3。該試驗使用20℃的水，沒有空氣，運動粘度為1 mm 2 / s。
4。泵的使用是指粗曲線的性能范圍，以防止流量太小而不會產生過熱和過量流動使電機過載。
八，65CDLF32-120不銹鋼立式多級泵--型號意義：
CDL F 32 — 120
| | | |
| | | |______ 級數×10
| | |
| | |__________ 額定流量m3/h
| |
| |_____________ 流過部件為不銹鋼（304或316）
|
|_________________ 不銹鋼立式多級泵

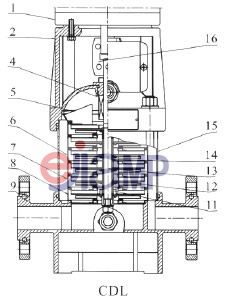

CDLF不銹鋼立式多級泵解剖圖
序號 | 零件名稱 | 材料 | 對照代號/AISI/ASTM |
1 | 電機 | ||
2 | 泵頭 | 鑄鐵 | ASTM25B |
4 | 機械密封 | ||
5 | 出水導葉 | 不銹鋼 | AISI304 |
6 | 導葉 | 不銹鋼 | AISI304 |
7 | 支撐導葉 | 不銹鋼 | AISI304 |
8 | 導流器 | 不銹鋼 | AISI304 |
11 | 軸承 | 碳化鎢 | |
12 | 葉輪 | 不銹鋼 | AISI304 |
13 | 軸 | 不銹鋼 | AISI304 |
14 | 葉輪隔套 | 不銹鋼 | AISI304 |
15 | 耐壓筒 | 不銹鋼 | AISI304 |
16 | 聯軸器 | 碳鋼 | |
CDLF | |||
3 | 泵頭襯里 | 不銹鋼 | AISI304 |
9 | 進出水段 | 不銹鋼 | AISI304 |
10 | 底座 | 鑄鐵 | ASTM25B |
CDL | |||
9 | 進出水段 | 鑄鐵 | ASTM25B |
