循環泵汽蝕原因與改造

循環泵汽蝕原因與改造

1??故障現象

運行不到兩個月，葉輪葉片被空化破壞
泵在完全打開的閥門狀態下運行
泵出口壓力為0.7-0.8kgf / cm2，指針經常搖動，有明顯的爆破聲。
冷凝器入口和出口循環冷卻水之間的溫差達到25℃，常溫差應為8~11℃。

泵銘牌參數：

頭32米
流量3240 m3 / h
氣蝕余量7.4米
速度960轉/分鐘
額定功率380千瓦

2??現象分析

循環冷卻水的溫差達到25℃，常溫差應為8~11℃，表明循環冷卻水流量不足。
有明顯的爆破聲，表明泵空化嚴重
泵出口壓力小于1千克（1千克/平方厘米），升力為32米。顯然，由于泵選擇的噴頭太高，泵在低升程，大流量和差的汽蝕性能的條件下運行。嚴重的氣蝕會導致葉片損壞。

3??現場測試

閥門從完全打開狀態逐漸關閉，間隔每15分鐘關閉一次，讀數為1。
第四次停機后，泵出口壓力升至1.85 kgf / cm2。
繼續測試，直到泵出口壓力達到3.2 kgf / cm2，冷凝器冷卻水前后的溫差從25°C降至約11°C（見附表），表明循環冷卻水量有 增加。 同時，泵的空化噪聲也消失了，出口壓力指示也穩定了。 此時，出口閥開口僅為約10％，并且閥稍微振動。

4??轉型計劃

通過對現象和現場試驗的分析，以及對所有信息的深入調查，我們向用戶的相關領導和技術人員提供分析意見，并提出改造方案。

冷凝水量為110m3 / h，循環水量為3850~6050m3 / h，單泵流量為3025~38550m3 / h。
泵入口管直徑為Dg1000，長度L2 = 25m，一個底閥，四個900彎頭。

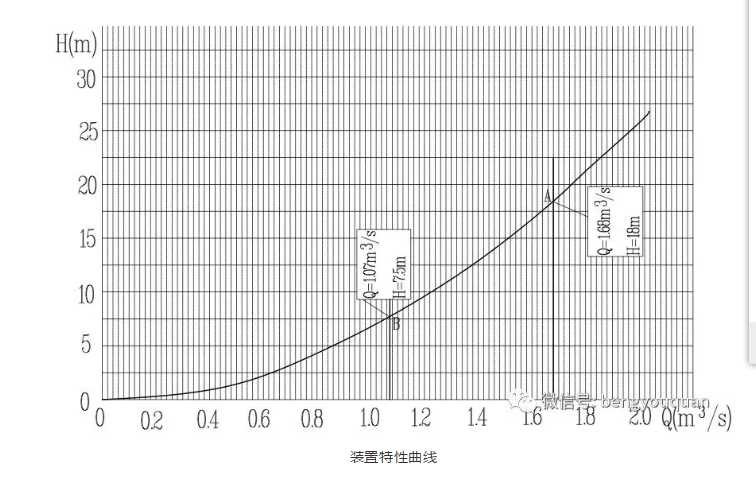

冷凝器的內阻降為ΔH= 5m。 基于以上數據，泵裝置特性曲線的方程估計為：管道離心泵
HZ= KQ2=6.67Q2Q：立方米/秒）

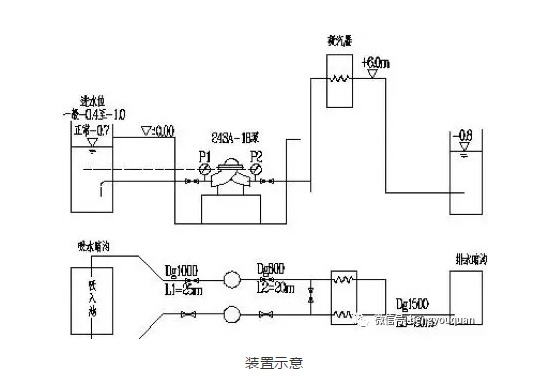

從裝置的示意圖中可以看出，泵的幾何頭基本上為零。

雙泵運行時的A點條件是：
ΣQ=1.68立方米/ S =6050立方米/小時
Q =0.84立方米/ S =3025立方米/小時
H =18米

單泵的工作點A是：
Q =1.07立方米/ S =3852立方米/小時
H =7.5米

可以看出24SA-18型泵的頭部（Q = 3240m3 / h，H = 32m）太高。

由于現有泵的升力過高，難以通過切割葉輪來滿足要求，必須設計新的葉輪。 同時，由于水頭低，必須保持泵的流速。 為了確保離心泵的特定速度，速度必須從960r / min降低到740r / min。排污泵

因此，新的葉輪參數定義為：
問：3240m3 / h H：16m
        n：740r / min ns：226
新的葉輪泵型號設置為24SA-18D

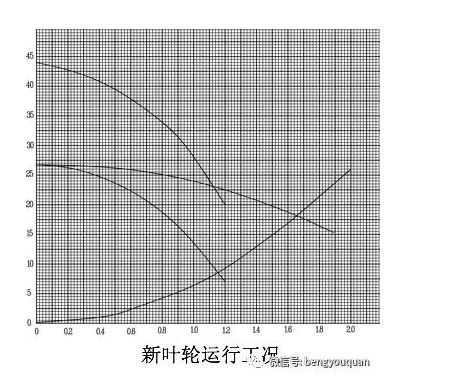

5??改造后的改造計劃和運行條件分析

單泵運行條件為C點：
         問：4104m3 / h
         HC：8.5米
          η：60％（檢查泵性能曲線）
冷卻速率m = 4104/110 = 37次，滿足要求

雙泵運行條件為D點：
       ΣQ：6012m3 / h
   單泵Q：0.833m3 / s
        高清：18米
        η：87％（檢查泵性能曲線）
冷卻速率m = 6012/110 = 55次，滿足要求。

6??改造效果

該泵不再有空化現象，葉輪使用壽命超過兩年，大大降低了維護工作量和維護成本;水量符合發電指示，冷凝器真空（700mmHg）和進出水溫度（△T = 10°C），均達到標準值，提高了發電機組的輸出功率;粗略分析和比較，每年節省（包括電力和備件）約10萬元，其中節電的單價計算為每單位電0.065元。雖然絕對成本不是太高，但它相對于一個。對于24英寸的泵，10萬元已經相當令人印象深刻。
