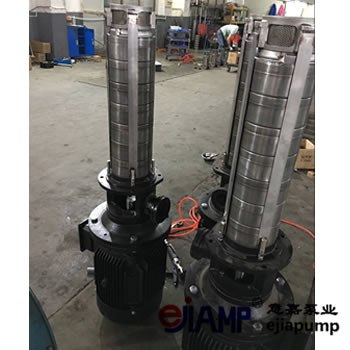

浸入式多級離心泵實物圖
意嘉泵業研發生產的CDLK / CDLKF浸入式多級離心泵是一款安裝有標準電機的自吸式立式多級離心式液下潛泵。電機軸通過泵頭聯軸器與泵軸直接連接。泵可以根據需要配備智能保護器來干燥和旋轉泵。過載等有效保護。為了滿足水箱或容器的安裝深度，可以安裝空心體來改變泵本身的長度。有關不同階段的長度，請參閱尺寸和重量表以及可用的產品范圍表。
應用領域
CDLK / CDLKF浸入式多級離心泵用于運輸機器冷卻液，潤滑液，冷凝液輸送，工業清洗設備和其他適用于浸沒式泵的應用。它適用于不同的溫度，流量和壓力范圍。 CDLK適用于非腐蝕性液體。 CDLKF適合。適用于溫和的腐蝕性液體。
特別適用于電火花，車床，磨床，加工中心，冷卻裝置，工業清潔設備，過濾系統。
發動機
電機是全封閉式，風冷式雙極標準電機。
防護等級：IP55
絕緣等級：F
標準電壓：50HZ：1 * 220-230 / 240V
3 * 200/346伏特3 *220-240/380-415V
3 *220-225/380-440V
其他電壓電機可根據要求提供。
單相電壓可從0.37-2.2kw。
運行條件
非爆炸性液體，薄而干凈，不含固體顆粒和纖維，可以提供水溶液和冷卻水溶液以及切削潤滑劑。
液溫：常溫-15°C?+ 70°C熱水型+ 70°C?+ 120°C
浸入式多級離心泵配件圖
序號 | 零件名稱 | 材料 | 對照代號/AISI/ASTM |
1 | 電機 | ||
2 | 聯軸器 | 碳鋼 | |
4 | 防護板 | 不銹鋼 | AISI304 |
5 | 機械密封 | ||
6 | 拉緊件 | 不銹鋼 | AISI304 |
7 | 軸 | 不銹鋼 | AISI304 |
8 | 導流器 | 不銹鋼 | AISI304 |
9 | 進水體 | 不銹鋼 | AISI304 |
10 | 葉輪 | 不銹鋼 | AISI304 |
11 | 導葉 | 不銹鋼 | AISI304 |
12 | 葉輪隔套 | 不銹鋼 | AISI304 |
13 | 軸承 | 碳化鎢 | |
14 | 支撐導葉 | 不銹鋼 | AISI304 |
15 | 濾網 | 不銹鋼 | AISI304 |
橡膠零件 | FPM | ||
CDLK | |||
3 | 泵頭 | 不銹鋼 | AISI304 |
CDLKF | |||
3 | 泵頭 | 不銹鋼 | AISI304 |
