意嘉泵業生產的多級離心泵系列臥式、立式單吸多級、分段式結構，是最新開發生產的節能系列產品。具有效率高，運行噪音低，抗汽蝕性能好，結構合理，使用壽命長等顯著優點。主要輸送清水或物理化學性質類似于水的其他液體。產品執行JB/T1051-93《多級離心泵型式與基本參數》標準。適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于賓館、飯店娛樂場所的制冷、空調給水等。本司多級泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

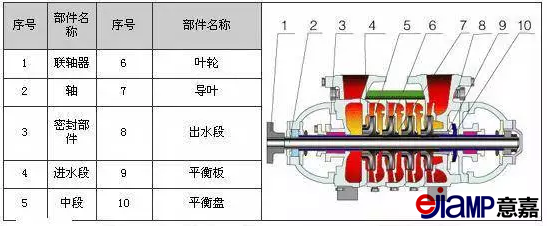

多級離心泵結構圖及原理：
泵(1).gif)
.png)
.png)
|

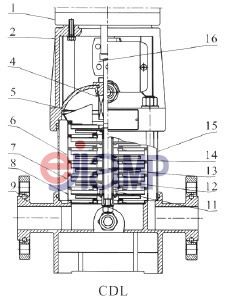

序號
|
零件名稱
|
材料
|
對照代號/AISI/ASTM
|
|
1
|
電機
|
|
|
|
2
|
泵頭
|
鑄鐵
|
ASTM25B
|
|
4
|
機械密封
|
|
|
|
5
|
出水導葉
|
不銹鋼
|
AISI304
|
|
6
|
導葉
|
不銹鋼
|
AISI304
|
|
7
|
支撐導葉
|
不銹鋼
|
AISI304
|
|
8
|
導流器
|
不銹鋼
|
AISI304
|
|
11
|
軸承
|
碳化鎢
|
|
|
12
|
葉輪
|
不銹鋼
|
AISI304
|
|
13
|
軸
|
不銹鋼
|
AISI304
|
|
14
|
葉輪隔套
|
不銹鋼
|
AISI304
|
|
15
|
耐壓筒
|
不銹鋼
|
AISI304
|
|
16
|
聯軸器
|
碳鋼
|
|
|
CDLF
|
|||
|
3
|
泵頭襯里
|
不銹鋼
|
AISI304
|
|
9
|
進出水段
|
不銹鋼
|
AISI304
|
|
10
|
底座
|
鑄鐵
|
ASTM25B
|
|
CDL
|
|||
|
9
|
進出水段
|
鑄鐵
|
ASTM25B
|
|
序號
|
零件名稱
|
材料
|
對照代號/AISI/ASTM
|
|
2
|
堵頭
|
不銹鋼
|
AISI304
|
|
3
|
軸承
|
碳化鎢
|
|
|
4
|
葉輪
|
不銹鋼
|
AISI304
|
|
5
|
軸
|
不銹鋼
|
AISI304
|
|
8
|
機械密封
|
|
|
|
9
|
電機端蓋
|
鋁合金
|
|
|
10
|
底座
|
鑄鐵
|
ASTM25B
|
|
11
|
拉桿
|
不銹鋼
|
AISI304
|
|
12
|
導葉
|
不銹鋼
|
AISI304
|
|
13
|
支撐導葉
|
不銹鋼
|
AISI304
|
|
14
|
葉輪隔套
|
不銹鋼
|
AISI304
|
|
CHLF
|
|||
|
1
|
進水體
|
不銹鋼
|
AISI304
|
|
7
|
出水體
|
不銹鋼
|
AISI304
|
|
CHLF(T)
|
|||
|
1
|
進水體
|
不銹鋼
|
AISI304
|
|
7
|
出水體
|
不銹鋼
|
AISI304
|
詳細技術參數請致電：021-62840883
